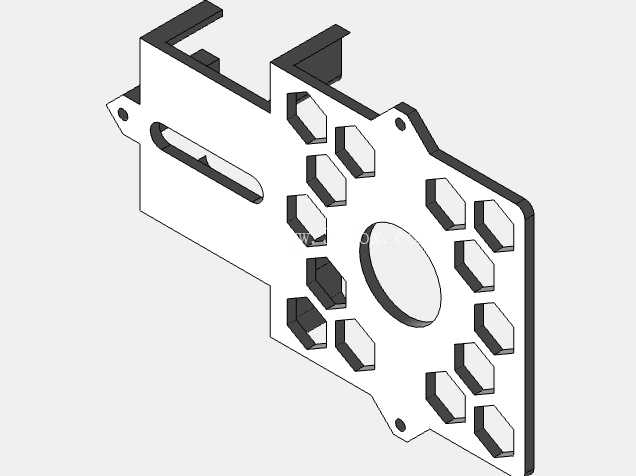

香橙派R1Plus配套笔记本风扇盒顶部安装结构

这款结构件是针对嵌入式开发板配套风冷散热组件设计的顶部承托安装部件，主要适配小体积开发板搭配笔记本离心风扇搭建被动+主动结合散热方案的使用场景，在软路由、小型边缘计算节点、嵌入式工控终端这类长期高负载运行的设备中，这类顶部承托结构直接决定了散热组件的安装稳定性与风道密闭性，避免风扇运行时出现共振异响、风道漏风导致散热效率折损的问题。从结构设计逻辑来看，部件整体采用薄金属板材冲压成型，主体轮廓贴合开发板PCB边缘的安装孔位布局，左侧预留的长条形腰孔是为了兼容不同批次开发板USB、HDMI接口的位置公差，安装时可以顺着腰孔微调结构件的前后位置，避免结构件遮挡外接接口导致线材无法正常插拔。中部的大尺寸圆形开孔完全匹配笔记本风扇的出风面尺寸，开孔边缘做了小尺寸翻边处理，一方面提升薄板材的结构刚性，避免冲压后板材出现翘曲变形，另一方面翻边可以嵌入风扇外圈的定位槽，不需要额外打胶就能实现风扇与结构件的紧密贴合，减少组装时的固定工序。围绕中心圆形开孔排布的多组六边形镂空是经过风道仿真优化的设计，六边形结构相比同开孔率的圆形孔拥有更好的结构抗形变能力，同时镂空的排布方向顺着风扇的出风流向设置，能够减少风阻，让气流均匀吹向开发板上的主控芯片、内存颗粒、供电模块这几个核心发热区域，避免出现局部散热死角。结构件边缘伸出的带孔定位耳，完全对应开发板PCB上原有的固定螺柱位置，不需要对开发板做任何打孔、打磨改造，直接利用原有螺丝位就能完成固定，安装时不会损伤PCB线路。边缘的折弯卡扣结构是用来卡住风扇盒的侧围壳体，组装时只需要将侧围壳体顺着卡扣推入就能完成盒体的拼接，不需要额外使用螺丝或者粘接剂，后期维护清理风扇积灰时可以直接拆开侧围，不需要完全拆下整个结构件。从安装边界来看，结构件整体厚度控制在1.2mm，安装后整体突出开发板表面的高度不超过12mm，不会占用过多机箱内部空间，适配绝大多数标准ITX机箱、嵌入式工控外壳的内部安装尺寸，即使是开放式机架部署的场景，突出的边缘也做了圆角处理，不会划伤安装人员的手部或者周边线材。这类冲压结构件在设计时充分考虑了批量生产的工艺可行性，所有折弯角度都控制在90度标准冲压角度，没有过小的内转角，避免冲压时出现板材撕裂的问题，所有开孔的边缘都做了去毛刺处理，组装时不会割伤线材或者操作人员手部。在实际应用场景中，这类结构件除了适配香橙派开发板的散热改装，也可以通过调整腰孔位置、开孔尺寸，适配同尺寸的其他嵌入式开发板、小型路由器主板的散热改装需求，结构本身的刚性足够支撑重量在50g以内的笔记本风扇长期运行，即使风扇满速运转产生的振动，也能通过板材本身的结构强度吸收，不会将振动传递到PCB板上，避免长期振动导致PCB板上的贴片元件出现虚焊问题。结构件表面没有多余的凸起结构，安装后不会影响周边扩展模块的安装，比如叠加NVMe固态硬盘扩展板、GPIO外接模块时，结构件的边缘与扩展板之间预留了2mm的安全间隙，不会出现短路或者干涉的问题。
