力士乐SV型液压先导式止回阀结构设计

在各类工业液压系统的执行器保压回路设计中，执行器端口的无泄漏阻塞是长期困扰设计人员的核心问题，尤其是在负载保持、垂直油缸防沉降这类对位置锁定精度有要求的工况下，普通弹簧式止回阀往往存在密封比压不足、内泄量随使用周期上升的缺陷，而这款SV系列先导式止回阀正是针对这类场景开发的方向控制元件。从实际应用场景来看，这类阀件广泛适配于机床液压夹具、工程机械支腿回路、重型设备举升系统、冲压设备安全锁紧回路中，核心作用是在先导压力未建立时，完全切断执行器一腔的油液通路，避免负载因自重或外力作用出现位移，保障设备停机或断电状态下的位置稳定性，相比普通单向阀，其密封结构经过针对性优化，可实现零泄漏级别的通路截断，满足长期保压的使用需求。

从功能特性层面拆解，这款阀的先导控制逻辑是其核心设计亮点：当先导控制口未通入压力油时，主阀芯在复位弹簧与油液压力的共同作用下紧压在阀座上，将主油路完全截断，此时油液无法从执行器侧反向流回油箱，实现可靠锁止；当先导口通入额定控制压力油时，控制活塞推动先导阀芯先开启，卸掉主阀芯背压腔的压力，随后主阀芯在压差作用下完全抬起，主油路双向导通，执行器可正常完成动作。针对不同工况的使用需求，该阀设计了不同的开启压力等级，标准配置的1.5bar开启压力可适配绝大多数常规回路，若回路回油背压较高，也可选择更高开启压力的弹簧配置，避免阀芯误开启。其中不带预开功能的版本，阀芯动作直接对应主阀的通断，结构更简单，响应速度更快，适合对控制减压没有特殊要求、追求成本与可靠性平衡的应用场景，唯一需要注意的是这类直动提升的结构在高压大流量下开启瞬间，执行器侧的高压油会快速泄压，可能带来短暂的液压冲击，若回路对冲击敏感度较高，则可选择带预开功能的版本，通过预开隙先释放部分压力再完全开启主阀，降低冲击与管路振动。

从设计思路来看，这款阀采用了板式安装的结构形式，安装连接尺寸完全符合NG10（CETOP5）通径阀的标准安装界面，安装面的油口布局、螺栓孔位置、密封槽尺寸均遵循ISO4401与ISO5781标准，这意味着设计人员在进行液压站阀组设计时，不需要单独设计非标安装块，可直接采用标准通径的油路块进行集成，大幅降低阀组的设计与加工成本，也方便后期的阀件替换与维护。阀体采用高强度铸铁材质，经过时效处理消除内应力，内部流道经过优化设计，在150L/min的额定流量下，流道压损控制在极低水平，避免不必要的功率损耗与油液发热。主阀芯与阀座的密封面采用硬密封加软密封的复合结构，硬密封层承受高压油的冲击与磨损，软密封层保障零泄漏的密封效果，即使在长期频繁启闭的工况下，也能保持稳定的密封性能，最高工作压力可达315bar，覆盖绝大多数中高压液压系统的压力等级要求。

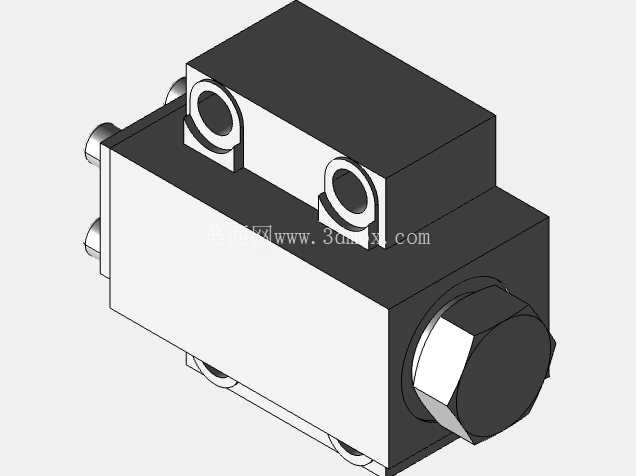

从外形尺寸与安装边界来看，这款阀的整体外形为规整的方块式结构，主体宽度与高度均匹配NG10通径阀的标准尺寸，长度方向包含端部的调节螺塞与侧面的先导油口，在进行阀组布局设计时，需要预留足够的安装操作空间：阀体两侧的固定螺栓需要采用内六角螺栓从上方穿入安装，因此阀组上方需要预留扳手操作空间；端部的螺塞在部分版本中可替换为故障检测口或单向节流插件，需要预留至少一个螺塞长度的操作空间；侧面的先导油口需要连接控制油管，布局时需要避免与相邻阀件的油管、接线产生干涉。安装面的平面度、粗糙度需要严格遵循液压阀安装面的加工要求，平面度误差不超过0.01mm，粗糙度达到Ra0.8，避免安装后出现外泄漏。油口通径为10mm，可适配通径10mm的液压钢管或软管，连接螺纹采用标准公制螺纹，密封采用O型圈端面密封，安装时不需要额外缠绕生料带，避免密封碎屑进入液压系统造成污染。

在三维建模过程中，需要重点关注几个关键配合尺寸的准确性：首先是安装面的油口位置度，直接决定阀件能否顺利安装到标准油路块上，位置度公差需要控制在0.1mm以内；其次是主阀芯的行程尺寸，行程偏差会直接影响阀的通流能力与启闭压力，建模时需要严格按照阀芯的运动行程预留内腔空间，避免出现干涉；另外是密封槽的尺寸，O型圈的压缩量需要控制在15%-25%之间，压缩量过小容易出现泄漏，压缩量过大则会导致O型圈过早老化失效。对于液压系统设计人员来说，在选型时需要重点核对三个参数：一是额定流量是否匹配回路的最大流量，避免流量过大造成压损过高；二是先导控制压力是否满足系统的控制油压力要求，确保在最低控制压力下能可靠开启主阀；三是开启压力是否匹配回路的回油背压，避免回油背压超过开启压力造成阀芯误开启，影响锁紧效果。
