博世力士乐HED5型底板安装电液活塞压力开关

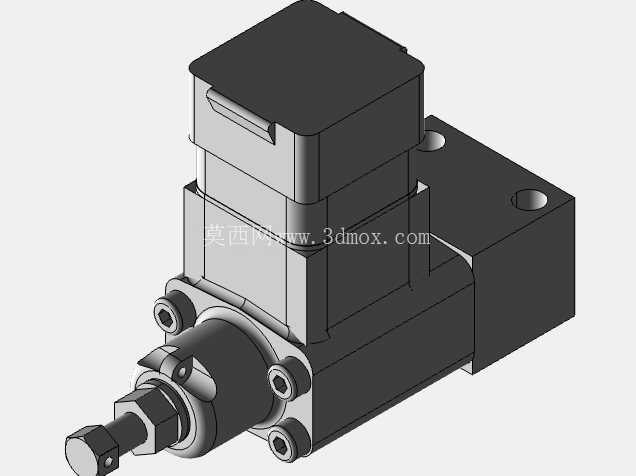

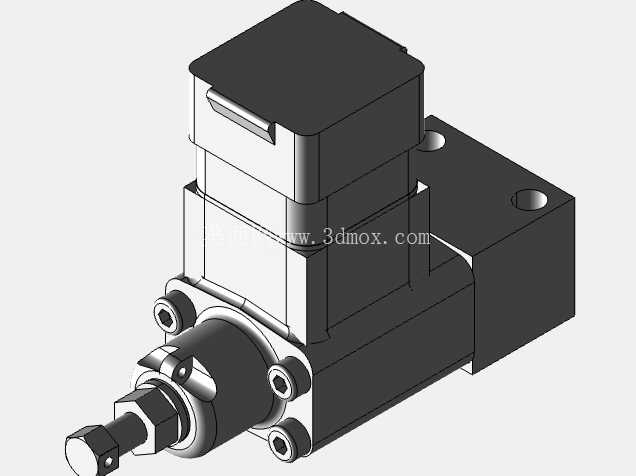

在工业液压系统的压力监测回路里，这类活塞式电液压力开关是保障系统压力安全、实现逻辑顺序控制的核心检测元件，这款HED5系列的底板安装型产品，主要适配高压液压工况的压力阈值触发需求，常被布置在液压站主压力油路、执行机构进油侧、过载保护旁路旁路节点位置，用来实时捕捉油路压力变化，当压力达到预设阈值时快速输出电信号，触发后续的卸荷、报警、回路切换等动作，避免系统超压损坏元件，也能配合PLC完成机床、重型装备的动作顺序联锁。从结构设计逻辑来看，这款产品采用活塞式感压结构，区别于膜片式压力开关的低压适配特性，活塞结构能承受更高的系统工作压力，最高耐受压力可达630bar，常规调节区间覆盖25bar到350bar范围，开关精度控制在设定压力的±1%区间，能满足绝大多数中高压液压系统的压力检测精度要求，不会因为压力波动出现频繁误触发的问题。感压活塞直接与液压油接触，油液压力作用在活塞端面上，克服内部可调压缩弹簧的预紧力，当压力达到设定值时，活塞产生位移驱动微动开关动作，实现NC/NO触点的通断切换，这种直动式的结构没有复杂的杠杆放大机构，抗油污能力强，在液压油存在少量杂质的工况下也能稳定工作，不会因为油液污染出现卡滞失效的问题。安装形式上采用底板安装设计，配套OP1端口模式的安装底板，安装时不需要在阀块上加工复杂的安装孔系，只需要将开关固定在预设的底板接口上，完成油口对接和电气接线即可投入使用，安装边界紧凑，整体外形为方块式叠加结构，主体感压段为方形金属壳体，电气连接端采用K14插入式连接器，符合DIN EN 175301-803标准，接线时不需要额外焊接，直接将配套连接器插紧即可完成电气连接，防护等级达到IP65，在有液压油飞溅、车间粉尘的工况下也能可靠防护，不会因为外界污染物进入导致电气触点短路。电气触点采用带转换触点的微动开关，能同时输出常开和常闭信号，用户可以根据自己的控制逻辑选择接通常开或者常闭回路，单组触点的载流能力能满足常规继电器、PLC输入点的驱动需求，不需要额外加装中间继电器就能直接驱动小功率控制元件。在实际选型适配时，需要注意安装底板的油口通径与系统油路的匹配性，这款产品的2X组件系列安装连接尺寸保持统一，同系列不同压力等级的产品可以直接互换，不需要重新加工安装底板，后期维护更换时只需要拆下旧开关，替换同规格新品即可，大幅降低设备停机维护的时间。设计这款三维模型时，完整还原了产品的外部安装尺寸、油口位置、连接器接口方向，包括底部安装面的定位销孔、固定螺栓孔位置都和实物保持一致，结构设计人员在做液压阀块集成设计时，可以直接将这个模型导入装配体，核对安装空间是否存在干涉，提前排布周边管路和电气走线的位置，避免实际装配时出现安装空间不足、连接器与周边元件磕碰的问题。产品整体重量约0.2kg，轻量化的结构不会给安装底板带来额外的负载，在移动液压设备、行走机械的液压系统上也能适用，不会因为设备振动导致安装松动。压力调节端设置在产品尾部，用户可以通过调节螺钉改变内部弹簧的预紧力，从而调整压力开关的触发阈值，调节完成后可以通过锁紧螺母固定调节位置，避免设备运行过程中因为振动导致设定值漂移。在液压系统的安全回路设计中，这类压力开关通常会和溢流阀做冗余配置，当溢流阀出现故障无法正常卸荷时，压力开关触发更高一级的安全停机信号，切断液压泵的动力输入，避免系统超压爆管或者损坏液压油缸、阀件等核心元件；在顺序控制回路中，压力开关可以检测前一个执行机构的工作压力，当压力达到设定值时说明前一个动作已经完成，自动触发下一个执行机构的动作，不需要额外设置位置传感器，简化液压系统的控制逻辑。
