博世力士乐HED5底板安装活塞式电液压力开关

在各类工业液压系统的搭建与运维场景中，压力监测类元件始终是保障系统稳定运行的核心组件，这款活塞式电液压力开关，正是面向中高压液压回路压力阈值触发需求设计的典型控制元件。从实际应用场景来看，这类元件广泛部署在冶金设备液压站、工程机械液压回路、机床液压夹紧系统、注塑机锁模油路等场景中，承担压力超限保护、顺序动作触发、系统压力状态反馈的核心作用，一旦油路压力达到预设阈值，开关便会输出电信号，控制后续电磁阀、继电器等元件动作，避免系统因超压出现管路爆裂、元件损毁的风险，也能保障多动作液压回路按照预设压力节点完成工序切换。

从功能特性层面来看，这款产品采用活塞式感压结构，相比膜片式压力开关，它更适配630bar级别的高压工作场景，抗压力冲击能力更强，长期在高压脉动工况下运行的结构稳定性更优。其压力调节范围覆盖50bar到630bar区间，开关触发精度控制在设定压力值的±1%范围内，能够满足绝大多数中高压液压系统的控制精度要求，不会因为压力波动出现误触发或者触发滞后的问题。开关本体配置带转换触点的微动开关，支持常开、常闭两种触点输出模式，能够适配不同的控制回路接线需求，电气连接采用K14规格插入式连接器，符合DIN EN 175301-803标准，3极加PE的接线配置兼顾信号传输与接地保护需求，连接器配合IP65等级的防护设计，能够在车间多油污、多切削液飞溅的工况下稳定工作，避免水汽、油污侵入电气腔造成触点氧化短路。

从设计思路上拆解这款产品，整体采用模块化的结构布局，感压腔、活塞复位组件、微动开关触发机构、电气连接腔各自独立分隔，感压腔直接与液压油路连通，系统压力直接作用在活塞端面上，克服可调压缩弹簧的预紧力推动活塞位移，当位移量达到微动开关触发行程时，便会推动微动开关完成触点状态切换。这种直动式的触发结构没有多余的传动杠杆，压力传递路径短，触发响应速度快，也减少了中间传动环节的磨损点，能够有效提升元件的长期工作寿命。底板安装的结构设计，让元件可以直接通过安装面的两个固定孔固定在阀块或者油路板上，不需要额外的安装支架，油路接口直接与阀块内部流道对接，减少了外接管路的接头数量，既降低了管路泄漏的风险，也能让整体安装布局更紧凑，节省液压站的安装空间。

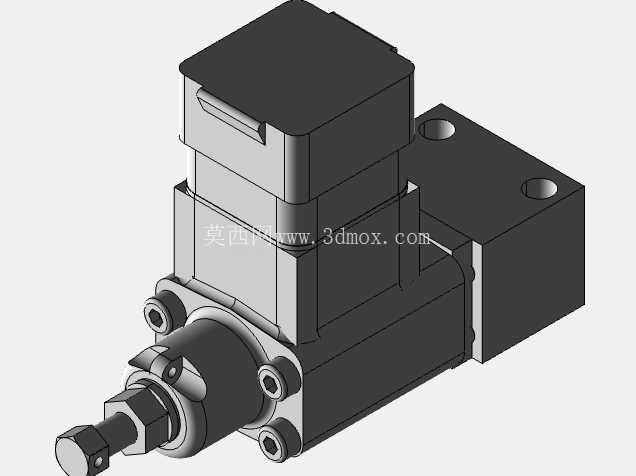

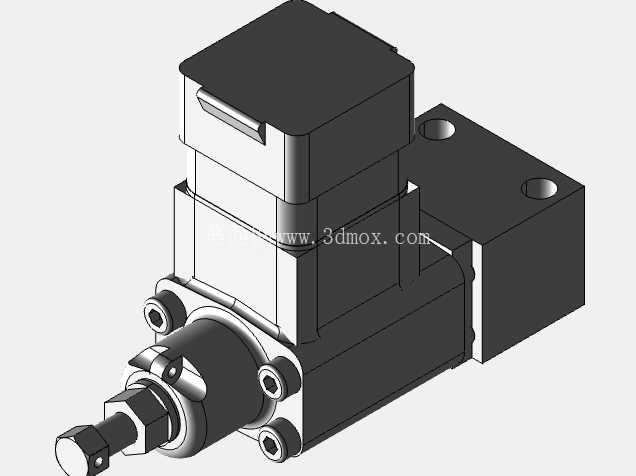

关于外形尺寸与安装边界，这款产品整体采用方正的块状布局，安装底板为矩形结构，两个安装孔对称分布在底板两侧，安装时需要注意在阀块安装面加工对应规格的密封槽，配置适配的O型圈完成端面密封，避免高压油泄漏。元件的轴向总长度需要在布局时预留足够的接线空间，尤其是电气连接器侧，要预留出插拔连接器的操作空间，避免和周边的阀件、管路产生干涉。压力调节端位于元件的轴向外侧，调试时可以通过调节端的锁紧螺母调整弹簧预紧力，完成压力设定值的校准，布局时也要预留出调节操作的空间，方便后期现场调试与压力值校准。需要注意的是，这类活塞式压力开关在安装时要避免感压腔直接承受过大的压力冲击，在冲击频率较高的工况下，建议在前端加装阻尼塞，减缓压力冲击对活塞端面的直接冲刷，延长元件的使用寿命。在三维建模过程中，需要重点还原安装底板的孔位尺寸、密封槽尺寸、电气连接器的外形尺寸，这些都是布局干涉检查、安装适配的核心尺寸，尤其是安装面的平面度要求，建模时要保证安装面的平面特征准确，避免虚拟装配时出现安装面贴合不严的问题，影响后续工程出图的准确性。
