博世力士乐HED5系列活塞式电液压力开关

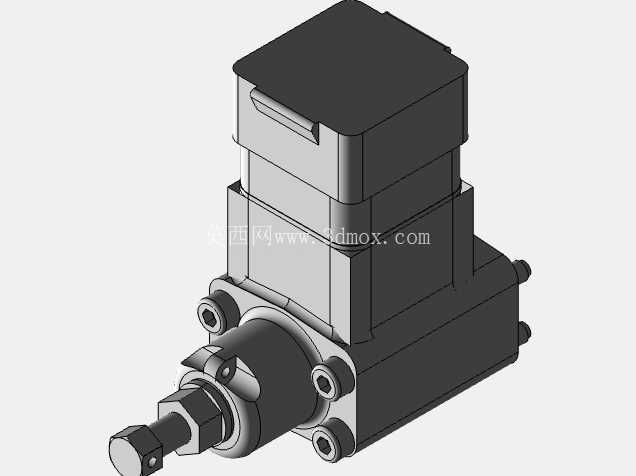

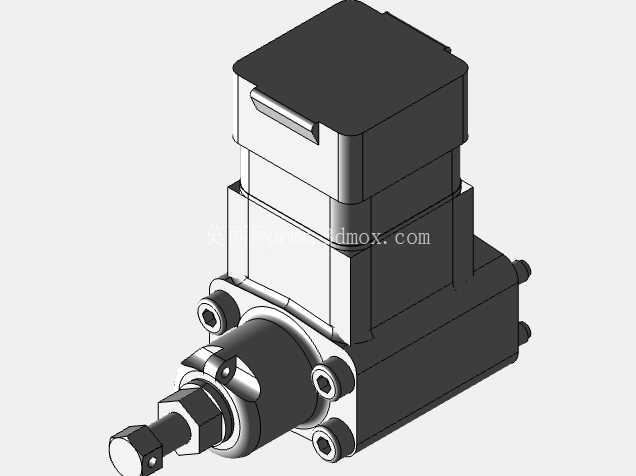

在各类工业液压系统的压力管控回路中，活塞式压力开关是保障系统压力阈值触发、安全联锁、顺序动作执行的核心检测元件，这款HED5型2X系列电液活塞式压力开关，采用底板安装形式，适配630bar最高系统压力工况，覆盖20至210bar的压力调节区间，是重型液压设备、工程机械液压站、冶金装备液压系统中常用的压力检测控制部件。从实际工程应用场景来看，这类压力开关常被布置在液压系统的主压力油路分支、执行元件进油腔侧、蓄能器出口管控回路中，承担系统超压保护、负载到位信号反馈、顺序动作逻辑触发、机床压力监控等功能，当系统压力达到设定阈值时，内部微动开关完成触点状态切换，将液压压力信号转换为标准电信号传递给PLC或继电器控制回路，实现液压系统的闭环逻辑控制。从产品功能特性来看，该款压力开关采用活塞式感压结构，相比膜片式压力开关，活塞结构能够承受更高的系统压力峰值，抗液压油污染能力更强，在长期带压工况下的压力漂移量更小，适合在高压、存在轻度油液污染的工业液压场景中长期稳定工作。电气连接部分采用K14规格的DIN EN 175301-803标准连接器，也就是行业内常说的3极+PE接线形式，接线端防护等级适配工业车间常见的油雾、轻度溅水环境，接线插拔便捷，现场维护更换时不需要重新布设线缆，仅需插拔连接器即可完成元件替换，大幅缩短设备停机维护时间。从设计思路层面拆解，这款压力开关的感压活塞直接与液压油腔接触，系统压力作用在活塞端面后，克服内部可调压缩弹簧的预紧力产生轴向位移，当位移量达到微动开关的触发行程时，即可完成触点的通断切换；压力调节值通过改变弹簧预压缩量实现，调节机构带有锁止结构，避免设备运行过程中因振动导致设定压力值偏移。底板安装的结构设计，让元件在安装时不需要额外设计安装支架，直接通过阀块表面的安装孔位完成固定，油路口直接与阀块内部流道连通，减少了外接管路带来的泄漏点，同时也缩小了元件在液压阀组上的安装占用空间，适合集成在紧凑型液压阀岛、集成阀块上使用。从外形尺寸与安装边界来看，这款压力开关整体为阶梯式柱状结构，下部为液压连接阀体部分，带有四个安装固定孔位，与标准OP1形式底板安装接口匹配，安装时需要注意在阀块安装面预留足够的平面度公差，密封沟槽尺寸符合力士乐标准样本要求，避免安装后出现油液泄漏；上部为电气接线腔体部分，接线时需要预留足够的线缆弯折空间，连接器插拔方向建议朝向阀组外侧，方便后期接线调试与维护操作；整体轴向安装高度需要在阀组设计时提前核算，避免与周边阀件、管线、设备护罩产生安装干涉。在实际选型应用中，这类活塞式压力开关需要根据系统最高工作压力选择对应压力等级的产品，避免长期超压使用导致内部弹簧疲劳、活塞密封件过早损坏；设定压力值需要避开系统压力脉动区间，防止压力开关在阈值附近频繁触发导致触点烧蚀，影响元件使用寿命。对于三维建模与液压阀组设计从业者来说，搭建这类元件模型时需要重点关注安装孔位的位置度公差、油口通径尺寸、电气连接器的外形包络，确保模型导入阀组装配后，能够准确验证安装干涉情况，为后续阀块加工、现场装配提供准确的三维数据支撑。
