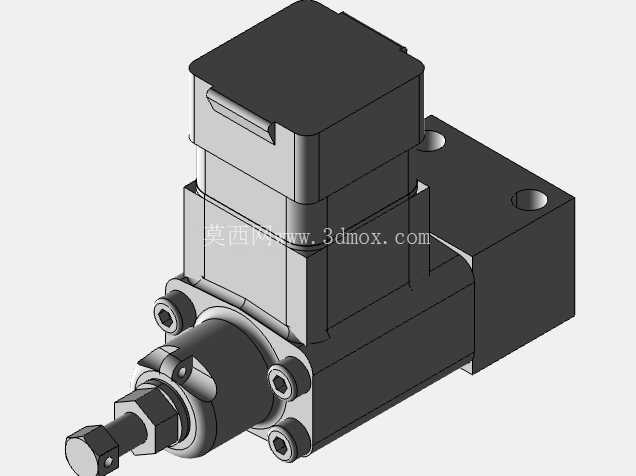

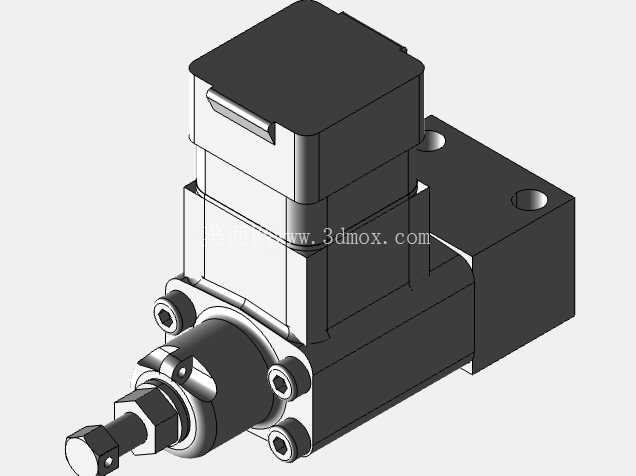

HED5系列底板安装式电动液压活塞压力开关

这款活塞式压力开关是液压系统压力监控环节的核心控制元件，适配各类需要精准压力阈值触发的工业液压回路，在机床液压站、冶金设备液压系统、工程机械液压支路、重型装备安全联锁回路中都有广泛应用，主要承担压力到达设定值后的电信号切换功能，可实现系统超压保护、顺序动作触发、泵组启停控制、安全回路联锁等实际功能。从结构设计逻辑来看，产品采用活塞式感压结构，区别于膜片式压力开关，活塞结构可承受更高的系统压力冲击，适配最高630bar的系统工作压力，完全覆盖中高压液压系统的压力监控需求，避免高压工况下感压元件破损失效的问题。安装形式采用底板安装设计，安装面设置有定位销孔与固定螺纹孔，可直接贴合液压阀块或集成安装板表面安装，无需额外的安装支架，安装时需保证安装面平面度不低于0.02mm，避免安装后阀体变形导致活塞卡滞，安装边界需预留至少30mm的接线操作空间，方便电气连接器的插拔与线缆走线。产品的压力调节机构内置可调压缩弹簧，通过弹簧预紧力的调整设定压力触发阈值，压力调节范围覆盖3-50bar区间，每转调节压差约8bar，开关精度可达设定压力的±1%，可满足绝大多数工业液压系统的压力控制精度要求，微动开关采用转换触点设计，可同时输出常开、常闭两路电信号，适配不同的控制回路接线需求。电气连接采用K14插入式连接器，符合DIN EN 175301-803标准，3极+PE的接线规格可满足常规工业控制电压的接线需求，连接器自带密封结构，整机防护等级可达IP65，可适配有切削液、液压油飞溅的工业车间工况，无需额外加装防护外罩。感压活塞与阀体之间采用高精度间隙密封配合，活塞表面做硬化处理，减少长期往复动作带来的磨损，延长元件使用寿命，弹簧座与微动开关之间设置有顶杆传动结构，将活塞的直线位移精准传递到微动开关的动作触点，避免传动间隙导致的压力触发值漂移。在实际选型应用中，这款压力开关可直接替换同规格的力士乐HED5系列同型号产品，安装尺寸、压力参数、接线定义完全匹配，无需对现有阀块或控制程序做修改，可直接用于设备备件替换或新液压系统的集成设计。产品的油路接口采用底板安装的油道连通设计，无需额外外接油管，油液直接通过阀块内部油道进入活塞感压腔，减少了外接管路的泄漏点，提升了液压系统的集成度与可靠性，适合在紧凑型液压站、集成阀组上使用。设计过程中充分考虑了液压系统的压力冲击特性，活塞端部设置有缓冲阻尼结构，可吸收系统瞬时压力脉冲对微动开关的冲击，避免压力波动导致的开关误触发，同时也减少了冲击对触点的烧蚀，提升电气触点的使用寿命。整体外形采用方正的模块化结构，上部为电气接线腔体，下部为液压感压与安装本体，结构分区清晰，上部电气腔体与下部液压腔体之间设置有可靠的密封隔离结构，避免液压油渗入电气腔体导致的接线短路问题。在液压系统设计中，这类压力开关通常布置在需要监控压力的支路前端，比如夹紧回路、保压回路、安全联锁回路中，当系统压力到达设定值时，开关触发电信号传递给PLC或继电器，实现后续的动作逻辑控制，比如夹紧到位后启动进给动作、系统超压时切断泵组输出、保压压力不足时启动补压泵等功能。
