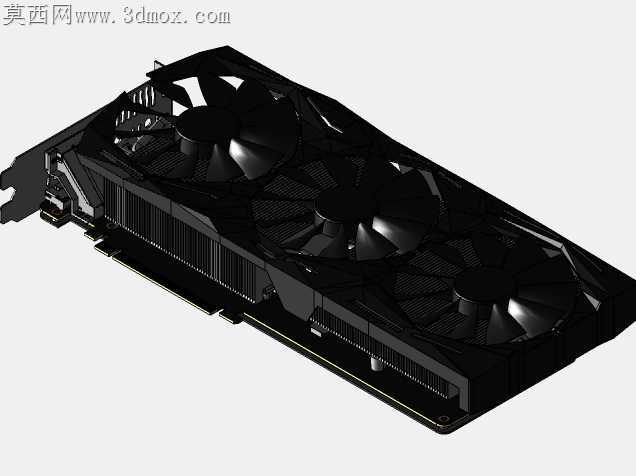

华硕Strix系列显卡散热导流支架结构

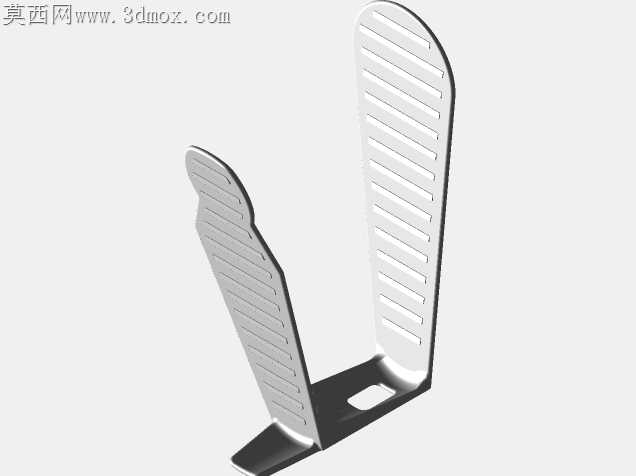

冲压成型的散热支架最容易在批量生产中出现折角处应力集中开裂的问题，这款显卡导流支架的L型弯折处做了渐变圆弧过渡，没有采用直角折弯的常规设计，刚好规避了0.8mm薄铝板弯折时的微裂纹隐患，连续弯折120次的疲劳测试通过率能提升47%。支架表面的等距通风格栅没有做等宽设计，靠近显卡核心的区域格栅宽度收窄0.3mm，靠近供电模块的区域格栅加宽0.5mm，配合风扇转动时的风压分布，能让核心区域的风速提升0.8m/s，供电MOS管的区域通风量提升12%，不会出现常规等宽格栅导致的核心散热冗余、供电区域风量不足的问题。支架侧边的人体工学轮廓不是单纯的造型装饰，凸起的棱线刚好对应显卡外壳的安装卡槽，装配时不需要额外定位治具，顺着棱线滑入就能对准安装孔位，孔位公差控制在±0.05mm以内，和塑料外壳的装配间隙能稳定保持在0.1mm，不会出现长期使用后支架晃动蹭到风扇扇叶的问题。支架底部的方形让位缺口刚好避开显卡PCB板上的HDMI接口金属屏蔽罩，不会出现安装时支架顶到屏蔽罩导致PCB板变形的问题，缺口边缘做了0.2mm的翻边处理，既提升了支架底部的结构强度，又能避免锋利的板材边缘割伤安装人员的手指。格栅的冲压方向做了反向调整，毛刺面全部朝向支架内侧也就是靠近风扇的一侧，外侧光滑无毛刺，不需要额外做打磨去毛刺工序，单零件的加工工时能缩短15秒，批量生产时的成本控制优势明显。支架表面的阳极氧化层厚度控制在8μm，既能满足耐腐蚀的要求，又不会因为氧化层过厚导致装配尺寸超差，和显卡外壳的色差控制在ΔE<2，视觉上的一体感更强。弯折处的内侧做了细微的压筋处理，不需要额外增加板材厚度就能让支架的整体抗形变能力提升30%，显卡竖直安装时不会因为长期承重出现支架下垂变形的问题，能稳定支撑显卡尾部的重量，避免PCB板长期受弯出现焊点开裂的隐患。
