HED5系列底板安装活塞式电液压力开关

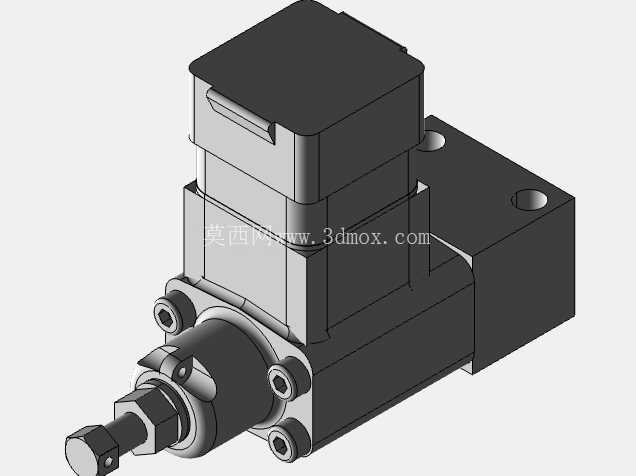

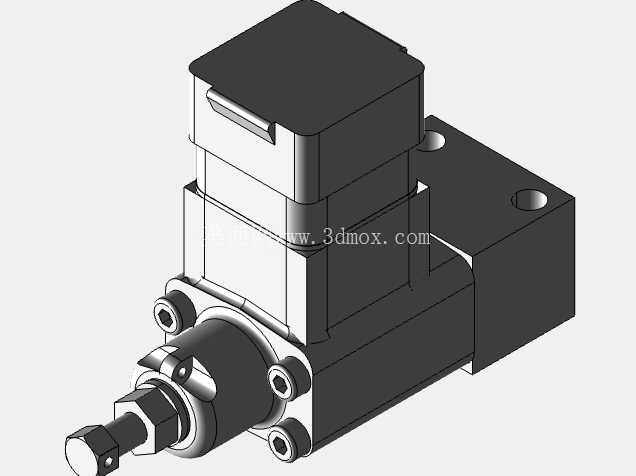

在液压系统的日常运行中，压力状态的实时监测是保障整套设备安全、稳定运行的核心环节，这款活塞式电液压力开关正是针对液压回路压力监控需求设计的核心检测控制元件，目前广泛应用在机床液压站、工程机械液压系统、工业液压动力单元等场景中，承担压力阈值触发、安全回路切换、过压保护触发的核心作用。从实际工况适配来看，这款产品采用底板安装形式，安装面设置了定位销孔与紧固螺纹孔，安装时可直接贴合阀块或安装基板的平面完成固定，不需要额外的安装支架，在紧凑型液压阀组的集成设计中，能够大幅节省安装空间，适配阀组集成化的设计趋势。其结构设计围绕压力检测的可靠性展开，核心检测单元采用活塞式结构，被测回路的压力油直接作用在活塞端面，克服可调压缩弹簧的预紧力，当系统压力达到设定阈值时，活塞位移触发行程末端的微动开关，完成电信号的切换，这种直动式活塞结构相比膜片式压力开关，能够承受更高的系统压力，抗液压冲击能力更强，适合在压力波动频繁、存在瞬时压力冲击的工业液压场景中使用。从功能特性来看，这款压力开关的压力调节范围覆盖10-100bar区间，开关动作精度控制在设定压力的±1%以内，能够满足绝大多数中低压液压回路的压力检测需求，微动开关带转换触点，支持常开、常闭信号输出，可根据控制回路的需求灵活接线，电气连接采用插入式连接器，符合DIN EN 175301-803标准，配套连接器使用时防护等级可达IP65，能够适应车间内存在少量油雾、凝露的工作环境，避免灰尘、切削液、液压油侵入电气腔造成触点接触不良。在三维建模的设计还原上，模型完整复现了产品的所有外部结构特征：下部的压力检测腔体带有外螺纹油口与锁紧螺母，可实现压力开关的位置微调与安装锁紧；中部的阀体部分设置了三个安装固定孔，对应底板安装的紧固点位，安装孔的位置度、孔距都严格按照实物尺寸还原，可直接用于液压阀组的装配干涉检查；上部的电气腔体为方形结构，侧面预留了连接器插接的空间，建模时保留了电气外壳的拔模斜度、边角倒角等工艺特征，整体外形尺寸与实物完全一致，可直接用于液压站的三维布局设计、安装空间校核。在设备选型适配中，这类压力开关通常安装在液压系统的压力油路上，比如泵出口的压力监测支路、执行元件的进油侧、蓄能器的出口位置，当系统压力达到设定值时，可触发泵卸荷、报警提示、安全回路切断等动作，比如在机床的夹紧回路中，可通过该开关检测夹紧压力是否达到设定值，确认工件夹紧到位后再触发主轴进给动作，避免因夹紧力不足造成工件飞出的安全事故；在液压系统的安全保护回路中，可将开关设定为系统最高允许压力，当系统压力超过阈值时触发溢流阀开启或者泵停机，避免系统超压造成管路爆裂、元件损坏。从设计思路来看，这款产品将液压检测部分与电气触发部分做了完全的腔室隔离，活塞部位设置了密封件，避免压力油侵入上部的电气腔，同时弹簧的预紧力可通过调节螺钉进行调整，用户可根据实际工况需求灵活设定压力触发值，不需要更换内部元件；外部结构没有多余的突出部件，整体造型规整，在阀组上安装时不会与周边的阀件、管路产生干涉，适合高密度集成的液压阀组布局。在安装边界上，需要注意预留电气连接器的插拔空间，在开关的电气连接侧至少留出足够的接线操作空间，同时压力油口的连接管路需要避免额外的应力作用在开关本体上，防止长期受力造成安装部位渗油；模型中还原的安装孔位尺寸、油口螺纹规格、整体外形轮廓，都可以直接作为设计人员进行阀块设计、液压站布局的参考依据，不需要再额外核对实物尺寸，能够大幅缩短液压系统的三维设计周期。
