博世力士乐HED5系列活塞式电液压力开关

这款活塞式电液压力开关，是液压系统里承担压力阈值触发的核心控制元件，日常在机床液压站、工程机械液压回路、重型压机安全联锁、冶金设备润滑系统压力监控场景里随处可见，它不需要额外的信号转换模块，直接靠液压力驱动机械触点动作，输出的开关信号可以直接接入设备的PLC输入回路或者继电器控制回路，比电子式压力开关抗油污、抗振动的能力更强，在工业现场恶劣工况下的长期运行稳定性更有优势。

从结构设计逻辑来看，它采用活塞作为压力感应的核心执行件，和膜片式压力开关相比，活塞结构能承受更高的系统压力，这款产品最高可适配630bar的系统压力环境，额定触发压力覆盖20bar到100bar区间，完全覆盖中高压液压系统的常规压力监控需求。活塞腔的密封采用了耐液压油的丁腈橡胶组合密封，既保证活塞往复运动的顺滑性，又能避免高压油从感应腔渗漏到电气接线侧，密封沟槽的尺寸公差严格控制在IT7级，避免长期往复运动后密封件出现偏磨导致内泄。

安装方式采用标准底板安装结构，作为2X系列的标准化组件，它的安装孔位、油口对接尺寸完全遵循行业通用接口规范，不需要额外做过渡转接板就能直接替换同系列的老旧损坏产品，安装底板的平面度要求控制在0.02mm以内，避免安装时因为底板不平导致壳体变形，卡滞内部活塞的运动行程。电气连接端采用符合DIN EN 175301-803标准的3极+PE插入式连接器，也就是行业里常说的K14电气接口，配套的连接器自带IP65级防护能力，接好线之后可以阻挡车间里的切削液飞溅、粉尘侵入，完全适配车间现场的复杂安装环境，不需要额外做电气防护盒。

它的触发精度控制在设定压力值的±1%范围内，触点采用微动开关结构，自带常开、常闭双触点输出，用户可以根据自己的控制逻辑选择接常开或者常闭回路，触点的额定载流能力可以满足常规中间继电器的驱动需求，不需要额外加信号放大模块。内部的压力调节弹簧经过预压调校，用户可以通过产品自带的调节螺钉修改触发压力值，调节过程有清晰的压力刻度参考，调整完成后可以用锁紧螺母锁死调节位置，避免设备运行过程中的振动导致设定值漂移。

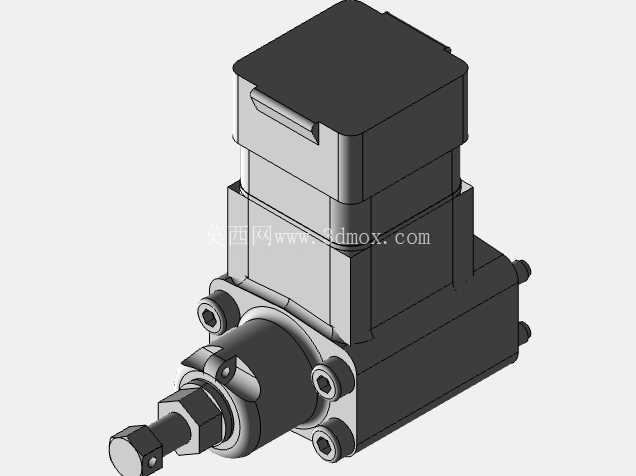

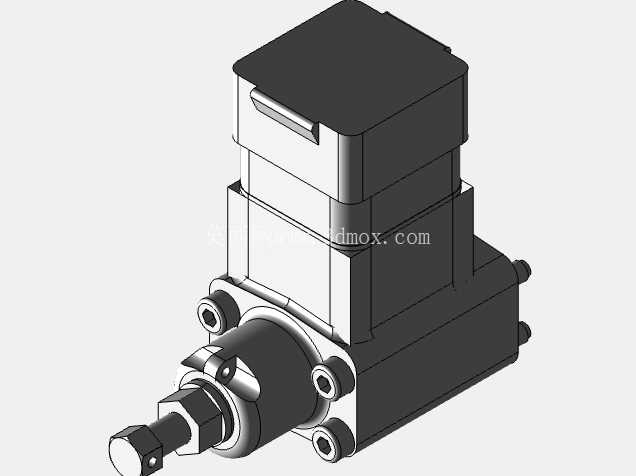

在实际选型使用的时候，需要注意它的安装边界：产品整体外形是方块式叠层结构，上部是电气接线腔体，下部是液压油口和活塞感应腔，轴向总长度要预留出接线连接器的插拔空间，径向要预留出压力调节螺钉的操作空间，不能紧贴其他阀块或者机架安装，否则后期调整压力、检修接线的时候没有操作空间。油口对接的时候要注意O型圈的安装位置，不能出现偏位、切圈的情况，否则高压下会出现渗漏问题。

它的典型应用逻辑是：当系统压力达到设定阈值时，液压力推动活塞克服弹簧预紧力，触发内部微动开关动作，输出电信号给控制系统，实现泵的启停控制、系统超压报警、安全回路联锁、顺序动作触发这些功能，比如在压机的保压回路里，它可以监控保压压力，当压力掉落到下限值时自动启动补压泵；在机床的夹紧回路里，它可以检测夹紧压力是否达到设定值，只有压力达标才允许主轴启动，避免工件没夹紧飞出的安全事故。和同类产品相比，它的活塞运动副做了硬化处理，表面硬度达到HRC58以上，长期在带微小杂质的液压油里运行也不会出现活塞拉伤的问题，使用寿命比普通铜质活塞的产品高3倍以上，适合在长期连续运行的工业设备上使用。
