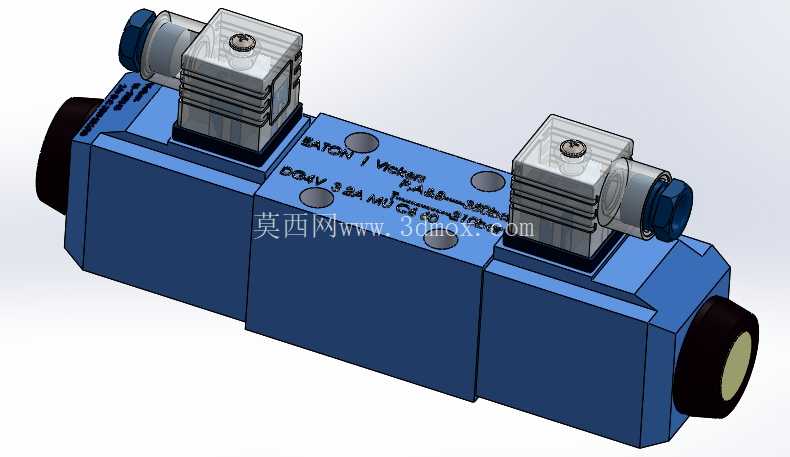

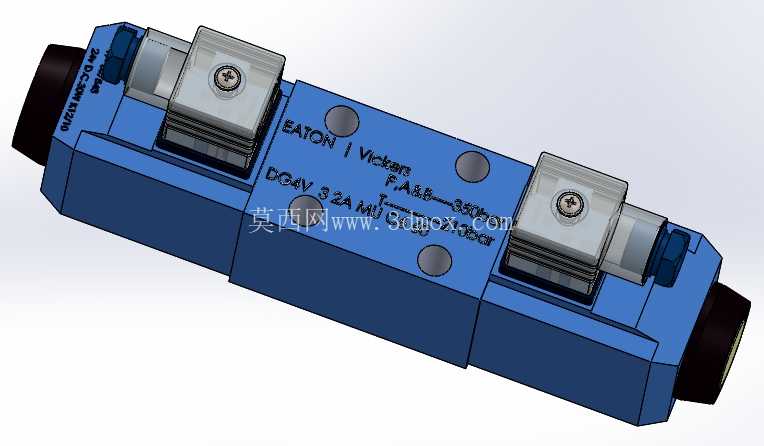

威格士NG6双电磁铁电磁换向阀三维结构

在工业液压系统的回路搭建中，方向控制类元件的选型与结构匹配度，直接决定整套液压执行机构的动作可靠性，这款NG6规格的双电磁铁电磁换向阀，是威格士系列液压阀里应用覆盖面极广的通径规格，适配绝大多数中低压工况下的执行元件方向切换需求。从实际应用场景来看，这类阀件常见于中小型液压机的动作回路、叉车属具的姿态控制、生产线工装夹具的夹紧松开回路、移动设备的液压支腿伸缩控制，甚至部分小型注塑机的抽芯动作回路里，都能见到同规格阀件的身影，核心作用是通过电磁铁得电失电的状态切换，改变阀芯在阀套内的轴向位置，从而切换压力油的通断与流向，驱动对应的液压缸或者液压马达完成指定动作。

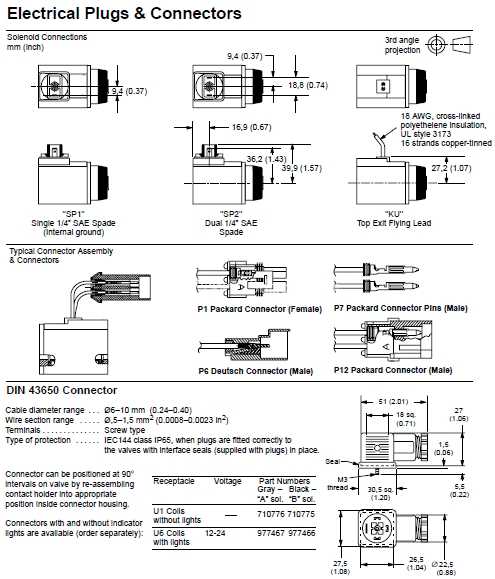

从结构设计思路来看，这款阀采用双电磁铁对称布置的结构，两端电磁铁规格完全一致，阀芯采用台肩式节流结构，阀套与阀体之间采用精密间隙密封，避免高压工况下的内泄量超标。阀体采用整体式锻铝加工而成，流道采用铸造后精整的工艺，尽可能降低油液在阀内流动的沿程压力损失，油口的布置符合NG6通径阀的标准安装界面，也就是业内常用的6通径安装孔位，安装面的平面度、各油口的位置度公差严格控制在0.01mm级别，保证安装时与阀块或者油路板的贴合密封，不会出现渗漏问题。两端的电磁铁采用湿式电磁铁结构，电磁铁的衔铁腔与阀体内的压力油连通，依靠油液的润滑与阻尼作用，降低阀芯切换时的冲击，同时减少衔铁动作的磨损，延长电磁铁的使用寿命，电磁铁的接线端采用标准的DIN插座式结构，防护等级满足工业现场的常规使用要求，接线时不需要拆解电磁铁本体，直接插拔接线插头即可完成电气连接，现场维护更换的效率很高。

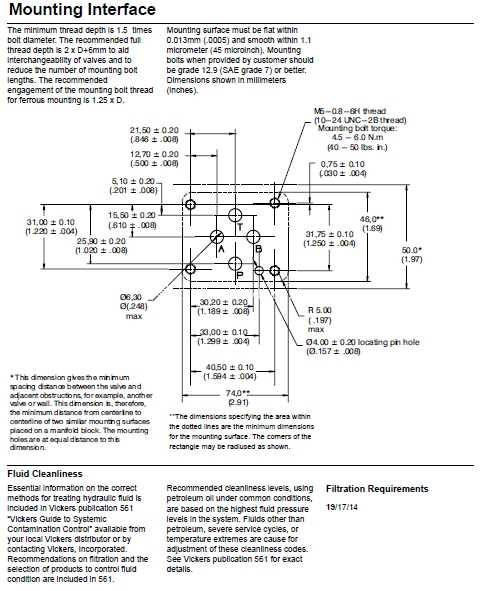

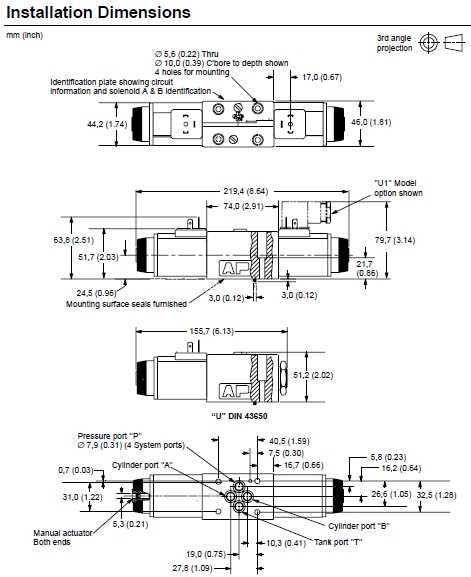

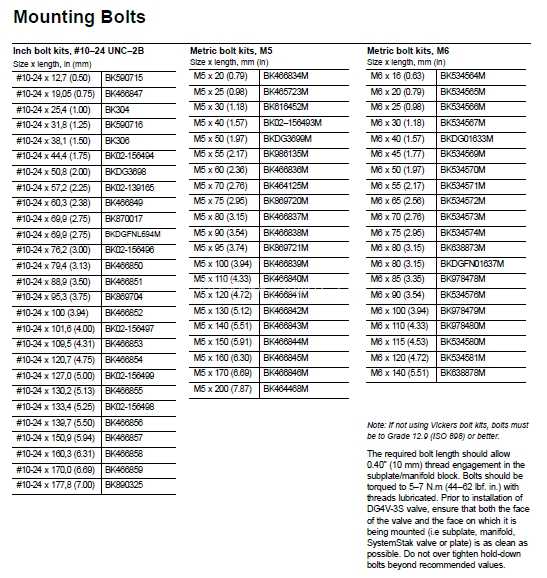

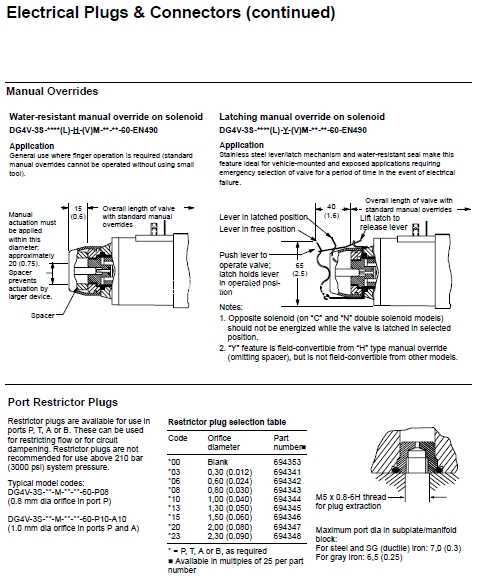

从安装边界与尺寸参数来看，这款阀的安装孔距、油口通径完全符合ISO 4401标准中NG6（即通径6mm）的安装规范，安装面的四个固定螺栓孔采用M5内螺纹，螺栓拧紧力矩控制在8-10N·m即可，避免力矩过大导致阀体变形卡阀。阀的整体宽度方向尺寸不超过48mm，长度方向（含两端电磁铁插头）尺寸在190mm左右，高度方向从安装面到电磁铁顶部的尺寸约为75mm，在做液压阀块布局设计时，需要预留出至少30mm的接线操作空间，方便后期插拔接线插头、手动应急推杆的操作——这款阀在两端电磁铁的端部都设计了手动应急推杆，当现场出现电气故障、电磁铁无法得电时，可以通过按压手动推杆推动阀芯移位，临时切换油路状态，方便设备调试或者故障状态下的应急动作，避免设备卡死在危险工位。

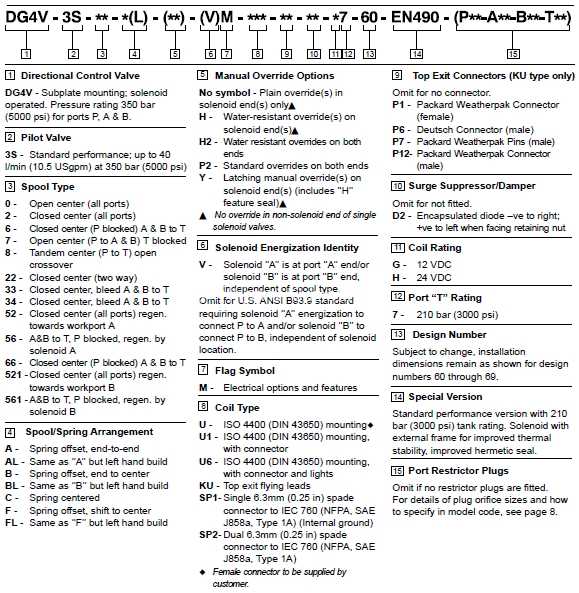

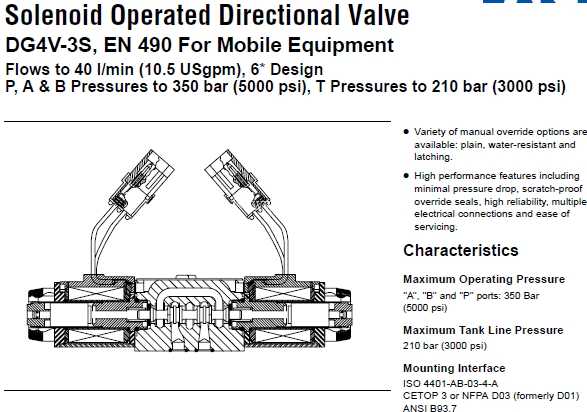

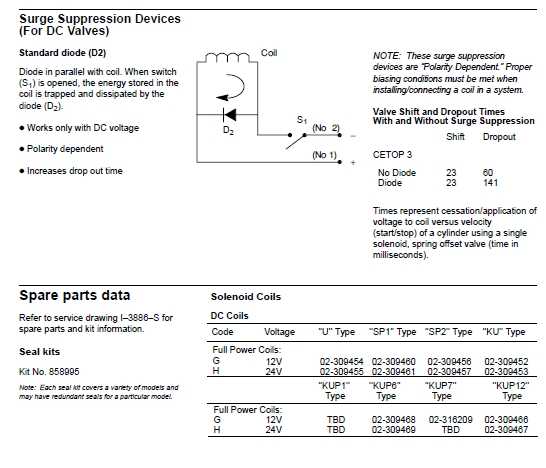

从功能特性来看，这款阀的阀芯机能可以根据实际回路需求选择不同的中位机能，比如常用的O型、M型、H型、Y型等，不同的中位机能对应不同的卸荷、保压、执行元件锁止需求，比如M型机能在中位时可以实现液压泵卸荷，同时锁死执行元件的两腔，适合单泵带多执行元件的间歇动作回路；O型机能中位时各油口全封闭，可以短时间保压，适合夹紧类的工装回路。阀的额定工作压力可以达到31.5MPa，额定流量在6通径规格下可以达到40L/min，完全覆盖绝大多数中小型液压系统的流量需求，油液过滤精度要求不低于NAS 8级，也就是10μm的绝对过滤精度，日常使用时需要定期检查回油滤芯的堵塞情况，避免油液中的杂质卡滞阀芯，导致换向失效。电气系统方面，电磁铁的供电电压常见的有DC24V、AC220V等规格，电压波动范围需要控制在±5%以内，避免电压不足导致电磁铁推力不够、阀芯不到位，或者电压过高烧毁电磁铁线圈；电缆接线需要选择合适线径的电缆，根据供电距离计算线损，保证电磁铁端的电压在额定范围内，接线端需要做好防水防尘处理，避免现场的切削液、液压油渗入接线插座导致接触不良。

在做三维建模时，这款阀的细节还原需要重点关注几个部分：一是安装面的各油口、螺栓孔的位置度必须严格对标标准尺寸，否则后期导出工程图或者做装配干涉检查时会出现安装不匹配的问题；二是两端电磁铁的接线插头方向可以根据实际布线需求旋转，建模时需要保留插头的旋转自由度，方便在整体液压站布局时调整接线方向，避免和周边的管路、其他阀件产生干涉；三是阀体上的油口标识、铭牌位置需要准确还原，方便现场装配时识别油口，避免接错管路。另外，阀芯的行程一般在3-4mm左右，建模时可以模拟阀芯的不同位置状态，方便做液压原理的动作演示，验证油路切换时的通断逻辑是否正确。在实际设备选型时，除了通径、压力、流量参数外，还需要考虑阀的换向频率，这款阀适合换向频率在5Hz以下的工况，如果是高频换向的场合，需要选用响应速度更快的伺服阀或者比例阀，避免普通电磁换向阀的换向响应速度跟不上，导致动作滞后或者阀芯磨损过快。日常预防性维护方面，需要定期记录阀的换向动作状态，检查是否有外渗漏、换向冲击过大、阀芯卡滞的情况，定期检测油液的清洁度、温度，油液最佳工作温度控制在40-50℃之间，避免温度过高导致密封件老化过快，或者温度过低油液粘度太大导致换向阻力变大。
