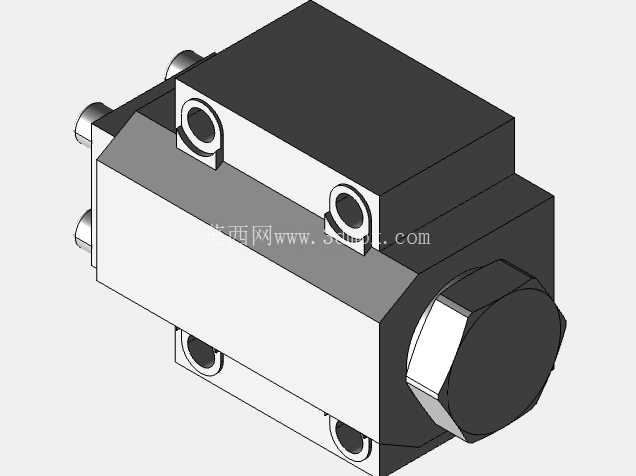

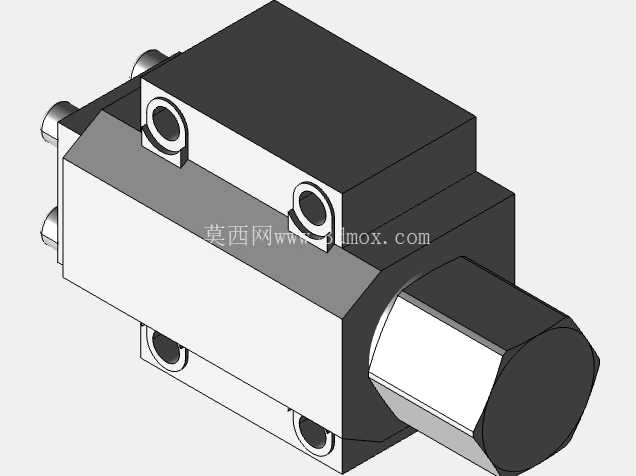

博世力士乐SV型液压先导式止回隔离阀

在各类工业液压系统的回路设计中，单向导通、反向截止的阀件是保障回路压力稳定、防止负载意外回落的核心元件，这款SV系列先导式止回阀，主要针对无预开需求的底板安装液压回路开发，适配公称通径20的管路接口，可覆盖绝大多数中高压工业液压站、重型设备液压支路的使用需求。从实际应用场景来看，这类阀件常被布置在液压执行元件的进油侧，比如垂直安装的液压油缸保压回路、液压马达的制动回路中，当系统停止供油时，能够快速切断回路反向通路，避免负载因自重或外部载荷出现滑移、下坠，同时在多支路并联的液压系统中，也可作为支路隔离阀使用，防止不同支路间的压力干扰，保障单支路动作的独立性。

从功能特性来看，这款阀为无预开结构的先导式止回设计，区别于带预开阀芯的结构，它没有设置两级减压机构，正向导通时依靠系统压力直接推开主阀芯，流道阻力更小，通流能力更强，适配最大350bar的工作压力，通流量可达350L/min，能够满足大流量执行元件的供油需求；反向截止时，先导控制油卸压后，主阀芯在弹簧力与回路反向压力作用下快速落座，密封性能可靠，可实现长时间的压力保持，不会出现常规单向阀的内泄导致的压力缓慢跌落问题。需要注意的是，由于无预开结构设计，当回路反向侧存在高压残余压力时，主阀芯开启瞬间会出现压力突然卸载的情况，容易产生一定的液压冲击，因此更适用于对受控减压要求不高、冲击耐受度较好的液压回路，比如重型工程机械的支腿锁紧回路、液压机的主缸保压回路等场景，在这类场景中，轻微的压力冲击不会影响设备整体运行稳定性，反而可以凭借更简单的结构获得更高的可靠性与更低的故障率。

从设计思路上看，这款阀采用底板安装形式，安装面符合ISO 5781标准的安装接口，不需要额外设计过渡连接板，可直接集成在液压阀块的标准安装面上，大幅减少了管路连接的接头数量，降低了系统泄漏点；阀体采用锻造合金钢材质，内部流道经过优化设计，尽量减少流道的直角转折，降低油液流经阀件时的压力损失，同时主阀芯与阀座的配合面经过高精度研磨，配合间隙控制在微米级，既保证了阀芯动作的灵活性，又能实现反向截止时的零泄漏；端部的六角螺塞结构为检修口设计，不需要将整个阀从阀块上拆下，即可完成内部弹簧、阀芯的检查与更换，大幅降低了现场维护的工作量。阀体上设置的多个油口分别对应主进油、主回油、先导控制油的通路，安装时只需要按照阀块上标注的油口标识对齐即可，不需要额外调整安装角度。

从外形尺寸与安装边界来看，这款阀整体为方块式结构，主体轮廓规整，没有突出的易磕碰部件，安装时需要在阀块安装面预留足够的平面度，安装面粗糙度需达到Ra1.6以下，保证安装后密封件能够均匀压缩，避免出现安装泄漏；固定螺栓采用标准内六角螺栓，拧紧力矩需要符合液压元件安装的通用规范，避免力矩过大导致阀体变形，或者力矩不足导致密封失效。阀体侧面的油口接口尺寸与通径匹配，外接管路时需要保证管路通径不小于阀件通径，避免出现通流截面突变导致的局部压力损失与噪音；安装后需要预留至少100mm的端部操作空间，方便后期对端部螺塞进行拆装维护，同时阀体上方需要预留足够的空间，避免与其他阀件、管路出现干涉。在三维建模过程中，需要重点还原安装面的各油口位置尺寸、固定螺栓孔的位置与深度，以及阀体的整体外形轮廓，保证在做液压阀块设计、管路布局设计时，能够准确进行干涉检查，避免实际装配时出现安装空间不足、油口错位的问题；同时建模时需要还原主阀芯的运动行程范围，方便在做系统动态仿真时，准确模拟阀芯的动作过程与压力变化特性。
