博世力士乐SV型液压先导式止回隔离阀结构

在重型液压系统的回路设计中，保压与负载保持环节的可靠性直接决定整套设备的运行安全，尤其是起重设备、大型压机、工程机械的执行机构回路，一旦出现负载沉降、压力卸漏，极容易引发设备损坏甚至安全事故，这类工况下先导式止回阀的选型与结构匹配就成了设计环节的核心要点。这款SV型不带预开启版本的先导式止回阀，正是针对无预卸压需求的高压保压场景开发的元件，区别于带预开启结构的型号，它没有预卸压阀芯的额外流道，结构刚性更强，密封可靠性更高，适合加压容积不会在阀芯开启瞬间产生突发冲击载荷的回路场景。

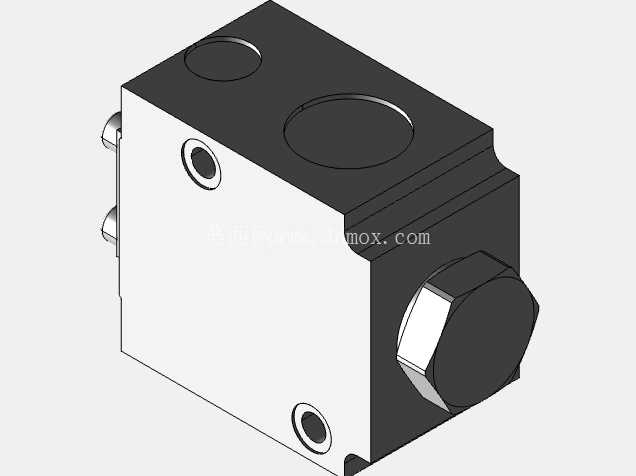

从实际应用场景来看，这类阀常被布置在液压油缸的无杆腔侧，当系统停止供油时，能够快速切断油缸腔与回油侧的通路，依靠锥面密封结构实现零泄漏保压，避免负载因为内泄出现缓慢沉降，在汽车冲压模具的液压夹紧回路、大型注塑机的锁模回路、工程机械的支腿锁紧回路中都有广泛应用。设计这款阀的三维结构时，首先要考虑的是安装边界的兼容性，公称尺寸NS15的规格对应通径15mm，阀体采用方块式集成安装结构，既可以通过G型螺纹实现管路连接，也可以通过P型底板安装的方式集成到阀块上，两种安装方式的连接尺寸保持统一，不需要额外设计转接件，这也是系列化元件设计的通用思路——在同一通径规格下覆盖多种安装形式，降低用户的选型适配成本。

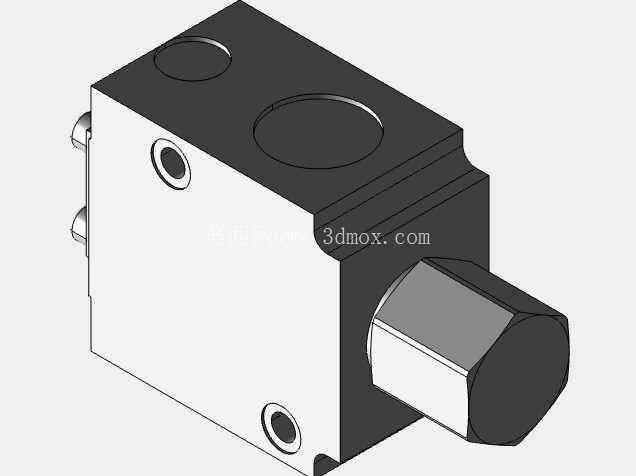

阀体的流道设计采用内部先导回油结构，没有额外的外泄油连接口，这就意味着它的先导控制油直接引自内部主回路，不需要单独布设泄油管路，简化了系统的管路布置，同时也减少了外泄点，降低了系统漏油的风险。主阀芯采用锥面密封结构，配合硬质合金密封面，在315bar的额定工作压力下依然能够保持可靠的密封性能，不会因为长期高压冲击出现密封面磨损导致的内泄。阀体侧面的两个主油口采用对称布置结构，在集成阀块设计时可以灵活调整油口方向，不需要重新加工阀块流道，提升了布阀的灵活性。端部的调节螺塞结构用于设定内部弹簧的预紧力，出厂时已经按照标准开启压力2.5bar完成整定，现场安装时不需要额外调整，若有特殊开启压力需求，也可以通过更换弹簧实现参数调整，这部分结构在建模时需要预留足够的扳手操作空间，避免安装后调节位置被周边元件遮挡。

在三维建模过程中，需要特别注意安装面的平面度要求，底板安装版本的阀体结合面粗糙度需要达到Ra0.8，平面度公差控制在0.01mm以内，否则安装后容易出现结合面漏油的问题。阀体上的定位销孔位置需要严格按照样本尺寸标注，保证安装时的定位精度，避免油口错位导致的节流或者压力损失。主油口的螺纹深度需要满足管路连接的旋合长度要求，螺纹收尾处的退刀槽结构不能与内部流道贯通，避免出现应力集中导致的阀体开裂。另外，阀体的棱角处都设计有工艺倒角，既可以去除加工毛刺，也能避免安装时划伤密封件，这些细节结构在建模时不能省略，否则会导致后续加工出来的零件无法满足装配要求。

从回路功能来看，这款阀的先导控制比经过严格匹配，当先导控制压力达到设定值时，主阀芯能够平稳开启，不会出现突然开启导致的液压冲击，因为不带预开启结构，它更适合应用在油缸容腔较小、负载惯性不大的回路中，如果是大容腔的油缸回路，还是需要选用带预开启的型号，避免突然开启导致的压力冲击。在进行系统三维布管时，需要注意阀体周围预留至少30mm的操作空间，方便后期的检修与元件更换，不能因为空间紧凑将阀体夹在其他元件中间，导致后期维护时无法拆卸。阀体的重量控制在同规格阀类元件的平均水平，安装时不需要额外的支撑支架，直接通过螺纹或者底板固定即可，这也降低了系统的整体安装成本。
