博世力士乐两级方向伺服阀结构设计

这款两级方向伺服阀主要面向需要高精度力、压力、速度或是位置闭环控制的工业液压场景，常配套外部电子控制单元使用，在冶金设备的压下控制、注塑机的射胶锁模回路、试验台的力加载系统、重型装备的伺服执行机构驱动回路中都能见到这类阀的应用，它承担着将微弱电控制信号转换为大功率液压流量输出的核心作用，是电液伺服控制系统里的核心控制元件。

从实际使用的功能逻辑来看，该阀采用两级控制结构，先导级负责接收控制电信号，输出先导控制压力驱动主阀芯动作，主级则负责主回路的流量通断与方向调节，这种两级结构可以在较小的控制功率下实现大流量的精准调控，解决了单级阀大流量工况下驱动力不足、响应速度慢的问题。针对70bar的额定阀口压差工况，该阀可以实现45L/min的标称流量输出，每个控制边的压差为35bar，流量公差控制在±10%范围内，能够满足多数中大功率伺服回路的流量匹配需求。

设计过程中优先考虑了安装兼容性，整体安装尺寸遵循NG10（公称尺寸10）的标准安装界面，安装孔位、油口布局完全匹配ISO 4401标准的NG10规格安装面，不需要额外设计过渡连接板，就可以直接替换同规格的标准伺服阀产品，大幅降低了设备改造、备件替换的设计与加工成本。阀的油口配置包含压力油口、回油口以及两个工作油口，同时设置了独立的先导供油与先导泄油通道，既支持内部供油、内部泄油的配置模式，也可以根据系统需求改为外部供油、外部泄油，适配不同的系统背压工况，避免系统回油背压过高影响先导级的控制稳定性。

主阀部分采用滑阀结构，阀芯与阀套经过精密研磨配合，控制边做了锐边处理，尽可能减小阀口的遮盖量带来的死区，提升小信号输入下的响应灵敏度。阀芯的驱动端与先导级的输出腔直接连通，先导级输出的压差直接作用在阀芯端面上，克服对中弹簧力推动阀芯位移，阀芯位移与输入电信号成比例对应，从而实现阀口开度的连续调节，最终控制输出流量的连续变化。先导级采用喷嘴挡板式结构，搭配外置的力矩马达，线圈参数为30mA额定电流、85Ω直流电阻，电气连接采用不带插入式连接器的组件插头形式，接线便捷，防护等级满足工业车间的常规使用需求。

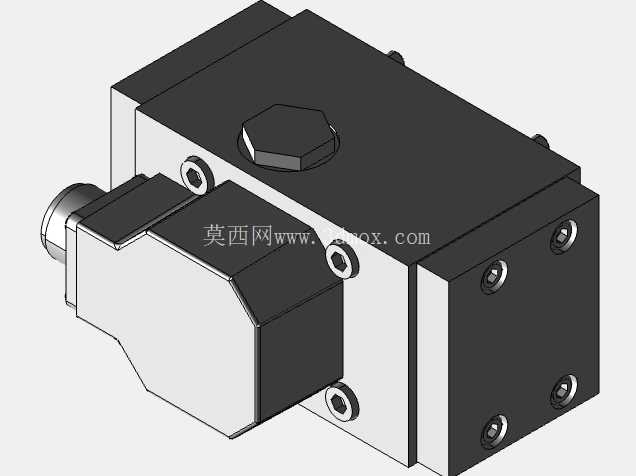

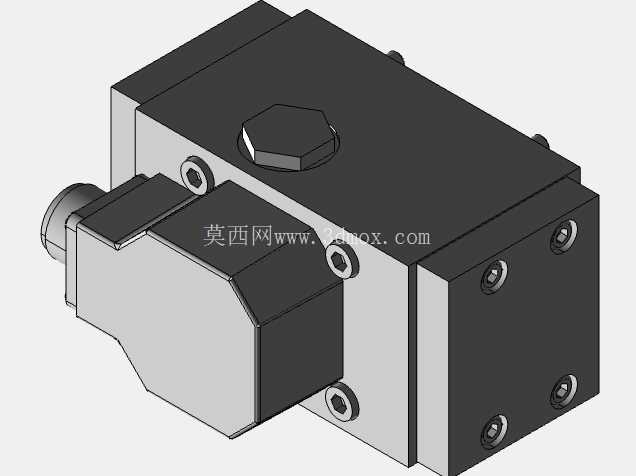

外形结构上，阀体采用方形块式设计，主体为黑色阳极氧化处理的铝合金材质，兼顾轻量化与结构强度，先导控制部分集成在阀体的一侧，减少了外接管路带来的泄漏点与压力损失。顶部设置了调整螺塞，用于出厂时的零位调整，现场调试时也可以在断电状态下通过该螺塞微调阀芯的中位位置，消除零偏带来的控制误差。阀体上的固定螺栓采用内六角圆柱头螺钉，沿阀体周边均匀布置，保证安装面的压紧力均匀分布，避免安装面变形导致的内泄漏问题。

在安装边界设计上，需要预留足够的操作空间，尤其是电气插头侧需要预留至少50mm的接线空间，顶部零位调整位置需要预留调整工具的操作空间，避免安装后被周边结构遮挡无法调试。阀的安装面平面度要求控制在0.01mm以内，表面粗糙度不高于Ra0.8，安装时需要搭配对应规格的O型密封圈，按照规定的扭矩对角拧紧固定螺栓，防止出现安装泄漏。油口连接采用标准的公制螺纹，与常规NG10阀块的油口尺寸完全匹配，不需要额外加工转接接头。

实际选型应用时，需要注意系统的最高工作压力不能超过315bar，先导供油压力需要保持在10bar至315bar的范围内，若采用内部泄油模式，回油背压不能超过允许的最大值，否则会导致先导级控制压力异常，出现阀芯卡滞、响应滞后的问题。如果系统回油背压较高，建议改为外部泄油模式，将先导泄油口直接接回油箱，保证先导级的控制精度。该阀的响应频率能够满足多数工业伺服系统的动态响应要求，在负载动态变化较快的工况下，依然可以保持稳定的控制输出，不会出现明显的压力超调或是流量波动。
