建筑通风系统用电动排烟阀结构设计

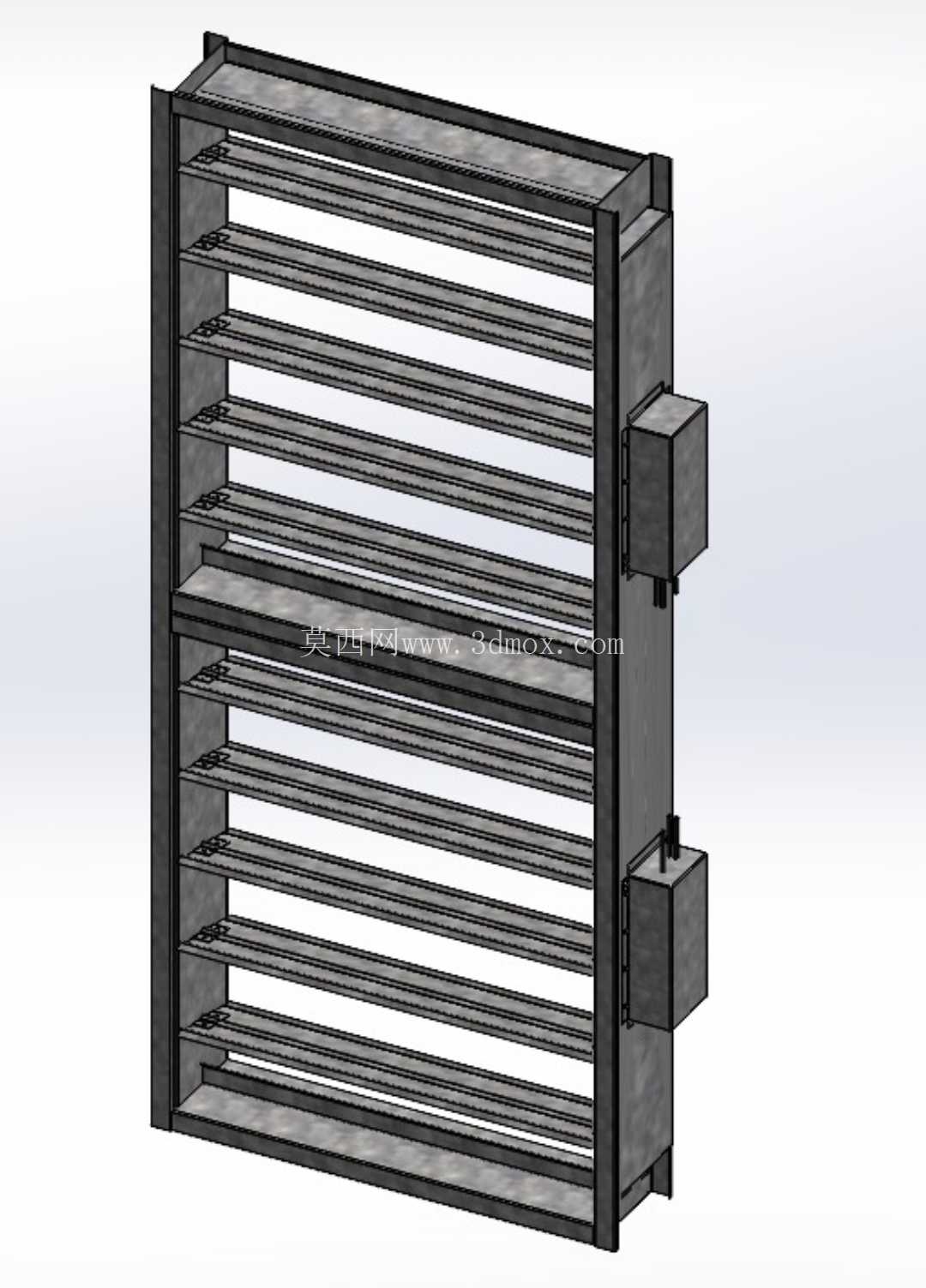

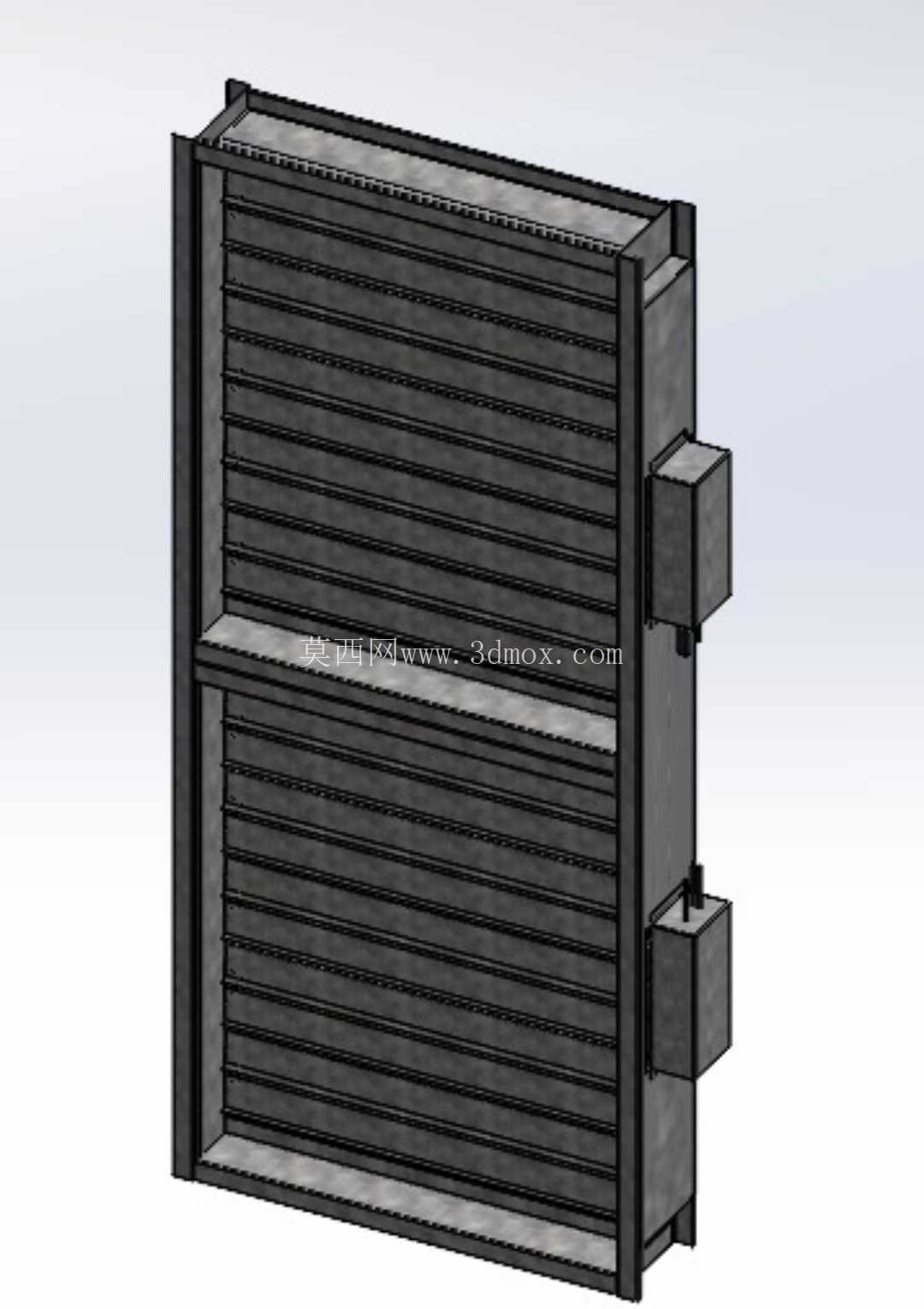

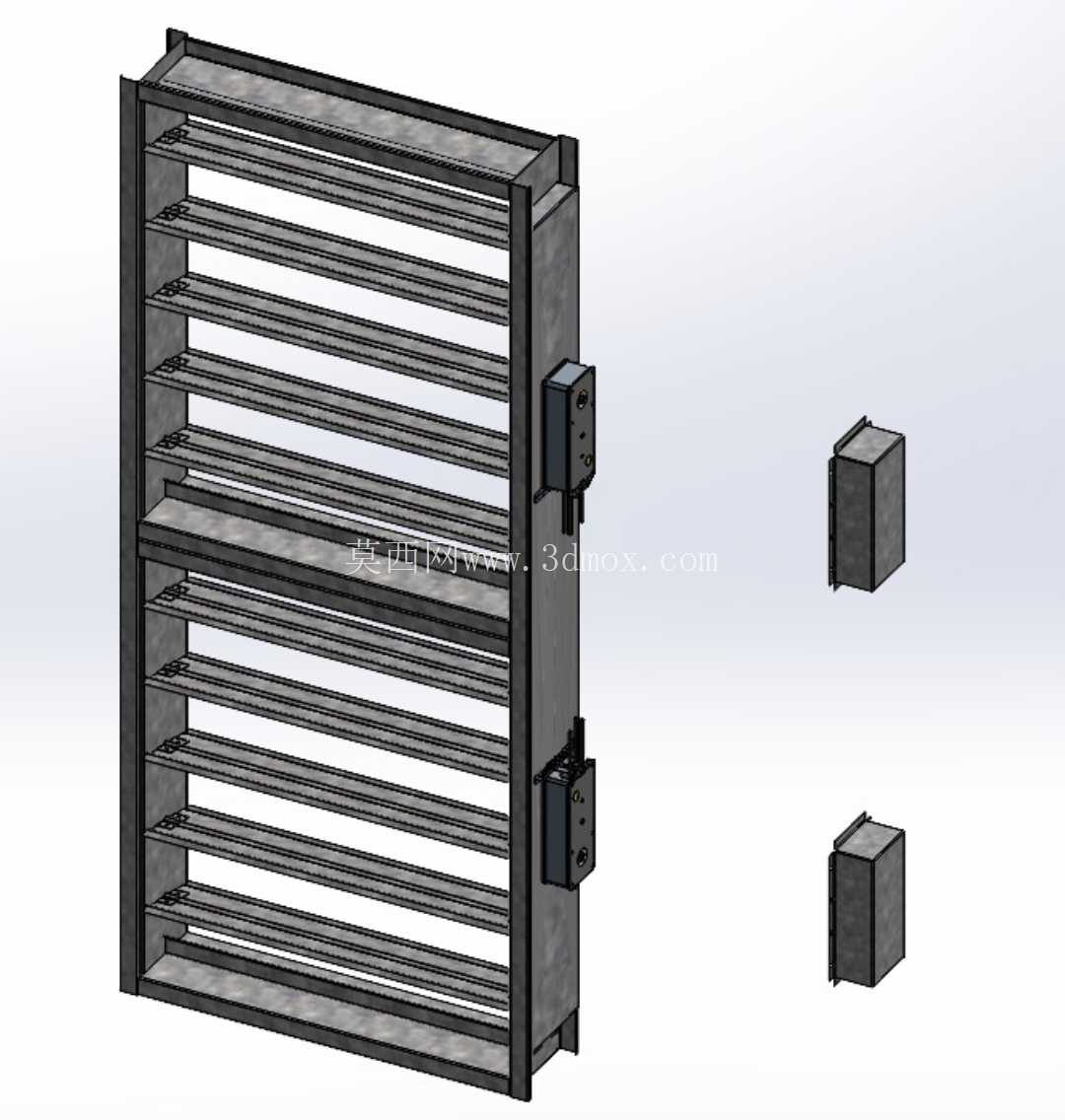

在民用与工业建筑的防排烟系统设计中，电动排烟阀是承担火灾工况下烟气导流、分区控烟的核心末端部件，日常也可兼顾常规通风工况的风量调节需求，其安装位置多覆盖建筑防烟楼梯间前室、排烟竖井支管、地下车库排烟分区、大型商业综合体的中庭排烟口等区域，直接关系到火灾发生时的排烟效率与人员疏散安全。这款电动排烟阀采用整体框架式百叶结构，阀体主框架采用冷轧钢板折弯拼焊成型，框架截面预留了与通风风管法兰对接的安装孔位，安装边界可适配常规矩形风管的对接尺寸，百叶叶片采用双层等截面结构，叶片边缘设置密封胶条嵌槽，关闭状态下可满足排烟系统的漏风量要求，避免非排烟分区的烟气倒灌。阀体侧边集成两套电动执行机构，分别对应上下两段独立的百叶组，可实现分区独立控制，执行机构输出轴与百叶转轴采用方轴插接配合，装配时无需额外加工连接键，现场拆装维护效率更高，执行器的接线端预留了标准接线端子排，可直接对接消防联动控制系统的信号输出端，接收电信号后可快速驱动叶片完成0到90度的启闭动作，同时可输出阀位反馈信号至消防控制中心，便于运维人员实时掌握阀门工作状态。从结构设计逻辑来看，这款阀体的叶片转轴采用自润滑铜套作为转动支撑，铜套嵌装在框架两侧的冲孔翻边座内，无需额外加装轴承座，既压缩了阀体整体厚度，也减少了转动副的故障点，叶片之间采用叠压式密封结构，当叶片处于全关位置时，相邻叶片的密封边完全贴合，配合框架内侧的密封胶条，可满足高压差工况下的密封要求。在实际工程选型中，这类电动排烟阀的安装需要预留足够的执行器操作空间，阀体侧边与墙体或其他管线的净距需满足执行器手动复位操作的空间要求，阀体与风管的连接采用法兰螺栓紧固，接缝处需添加防火密封胶条，避免烟气泄漏。不同于普通通风百叶阀，这款排烟阀的叶片与框架均做了耐高温结构强化，在280摄氏度的烟气环境下可保持结构完整性，满足消防排烟系统的耐火性能要求，执行机构也配置了温感熔断元件，当环境温度超过阈值时可自动触发阀门关闭，阻断火势沿风管蔓延的路径。在建模过程中，整体结构采用模块化拆分设计，主框架、叶片、执行器、转轴等部件均为独立可编辑零件，可根据实际工程的风管尺寸快速调整阀体的长宽参数，叶片数量可随阀体高度灵活增减，执行器的安装位置也可根据现场接线方向调整左右侧安装，适配不同的现场安装工况。从实际使用场景来看，这类电动排烟阀在日常通风工况下可保持常开状态，作为普通通风百叶调节室内新风量，当火灾报警系统触发时，可根据预设的控烟逻辑关闭非着火分区的排烟阀，打开着火分区的阀门，将烟气通过排烟风机快速排出建筑外，延长人员疏散的有效时间，同时也可避免烟气扩散到相邻的防火分区。阀体的百叶叶片采用流线型截面设计，在全开状态下的风阻更小，可降低排烟风机的运行负载，减少通风系统的能耗，叶片表面做了静电喷塑处理，可适应潮湿、多尘的地下车库或设备机房环境，长期使用不会出现锈蚀卡滞的问题。
