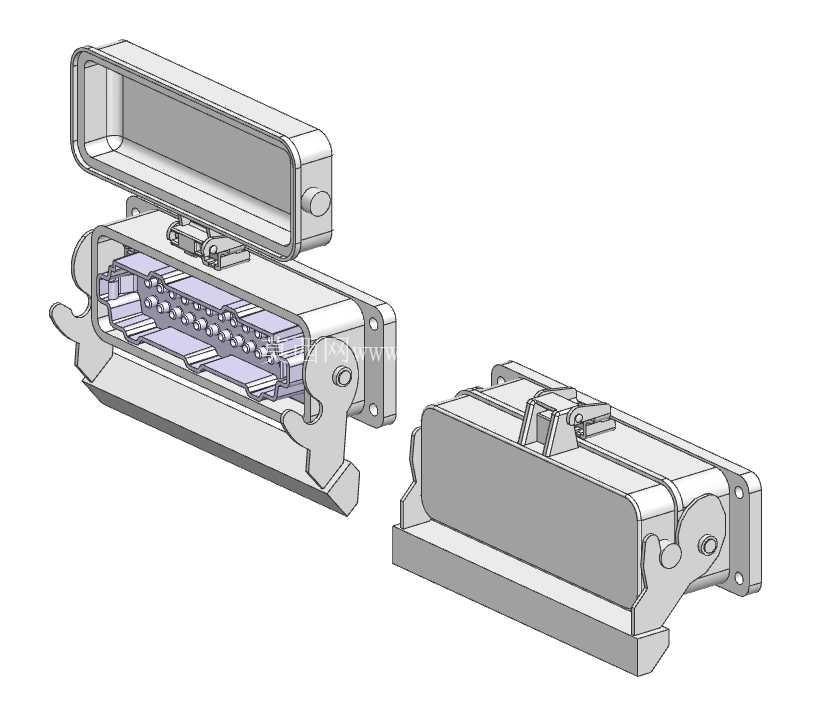

24针重载连接器外壳带底座结构设计

这套24针重载连接器的外壳与底部底座结构，主要面向工业现场的电气信号传输场景，常见于汽车生产线冲压工位的设备信号互联、自动化产线的模组间接线、户外工程机械的线束对接等工况，用来替代传统的散线端子排接线，解决多芯线束对接时的防护不足、接线效率低、维护拆装繁琐的痛点。从结构设计逻辑来看，整套外壳采用上下翻盖式的扣合结构，上盖与底座之间通过侧边的金属锁扣实现压紧锁定，闭合后可以达到工业级的防护效果，避免车间内的冲压油污、金属切削碎屑、水汽进入插芯区域造成针脚氧化、接触不良的问题。底座部分设置了带安装孔的固定支脚，支脚的开孔位置与安装面的贴合度经过反复校核，安装时可以直接通过螺栓固定在设备面板、机架安装位上，不需要额外制作转接支架，支脚的弯折角度做了加强筋处理，在设备运行产生持续振动的工况下，不会出现支脚断裂、固定松动的情况。外壳的内腔尺寸完全适配24针标准重载插芯的安装边界，插芯安装位预留了足够的接线操作空间，工人在现场接线时，不需要将整个底座从设备上拆下，翻开上盖就可以完成针脚的压接、线束的固定，内腔侧壁设置了线束防水接头的安装螺纹位，可以根据进线方向选择侧方或者底部的进线口，适配不同走线路径的安装需求。锁扣结构采用了带自锁卡位的金属冲压件，扣合到位后会有明显的卡位反馈，不需要额外加装紧固件，日常维护时只需要扳开锁扣就可以翻开上盖检查针脚状态，相比螺丝固定的外壳结构，拆装效率可以提升60%以上，同时锁扣的铰接位置做了耐磨处理，经过上千次的开合循环也不会出现松旷、锁不紧的问题。上盖的内侧设置了密封胶条的安装槽，胶条采用发泡橡胶材质，压缩量控制在合理区间，扣合后胶条可以完全填充上盖与底座之间的缝隙，即使在有切削液飞溅的冲压车间环境下，也能有效阻挡液体渗入插芯区域。外壳的壁厚经过强度校核，在承受常规的外力碰撞、线束拉扯时不会出现变形开裂，外表面做了哑光喷塑处理，既可以提升外壳的耐腐蚀性能，也能避免车间光线照射产生的反光干扰操作人员接线。底座的底部设置了定位凸台，安装时可以快速卡在设备面板的预留开孔上，不需要反复调整安装位置，凸台的高度与面板厚度匹配，安装后底座与面板之间贴合紧密，不会出现晃动间隙。整套结构的设计完全围绕工业现场的实际使用需求展开，没有多余的冗余结构，所有的安装尺寸、操作空间都按照一线电气装配人员的操作习惯做了优化，既满足了多芯信号传输的防护需求，也兼顾了现场安装、后期维护的操作便利性，适合在各类存在振动、油污、粉尘的工业设备上作为信号互联的接插件外壳使用。
