多品类常用电子元件三维结构合集

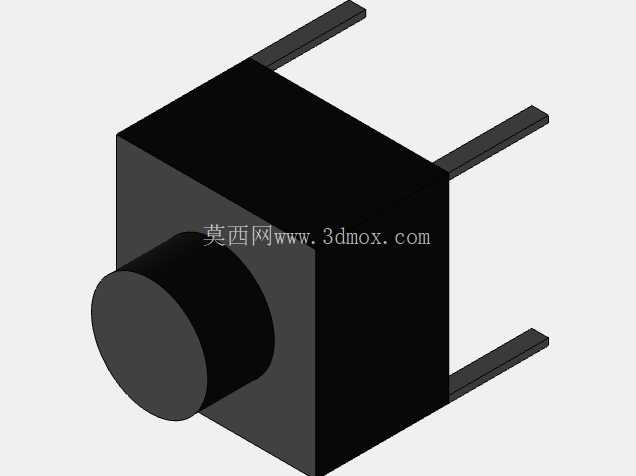

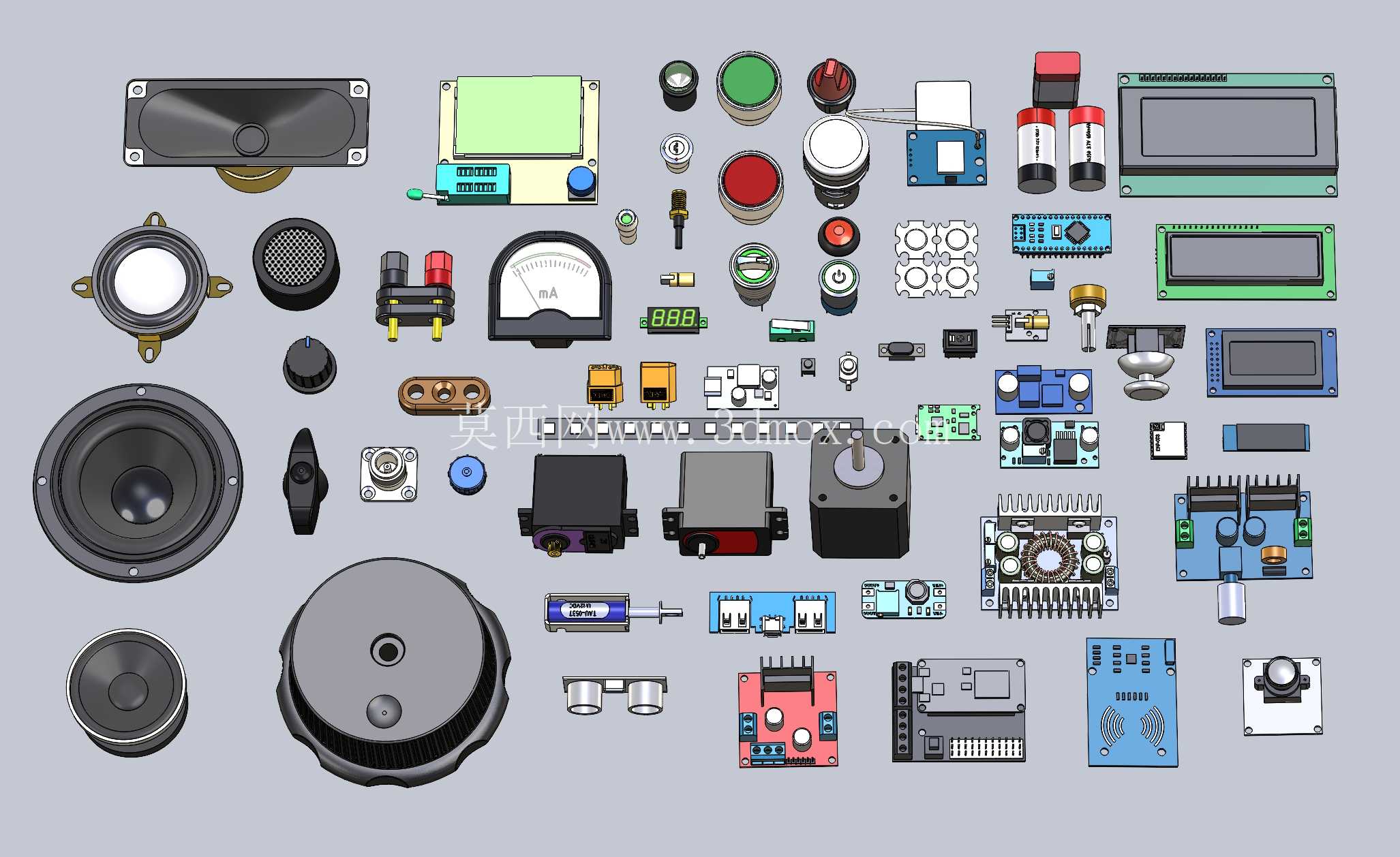

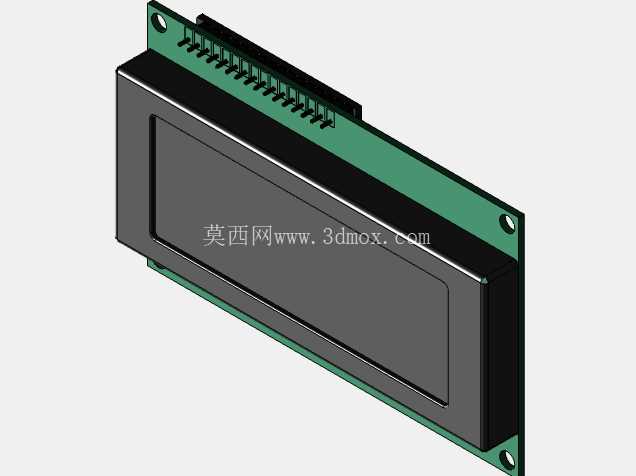

这套电子元件三维结构合集，覆盖了嵌入式开发、小型设备集成、原型验证阶段常用的七十余类元器件，所有模型均按照实物等比例还原，可直接用于设备布局校验、外壳干涉检查、装配路径模拟等工程场景，无需二次测绘即可导入装配体使用。做小型智能硬件开发时，结构工程师最常遇到的问题就是元器件选型后没有精准三维模型，导致外壳开孔位置偏差、内部走线空间预留不足、接插件插拔行程与壳体结构干涉，这套合集刚好覆盖了这类高频使用场景，从最小的贴片按键到尺寸较大的扬声器、显示屏模块，每一个元件都还原了实际安装所需的边界空间，比如常用的1602液晶显示屏，模型不仅还原了屏幕本体的外形尺寸，还预留了背部排针的焊接突出高度、屏幕安装固定孔的位置公差，做面板开孔时可以直接提取模型轮廓生成工程图，避免反复打样调整。

不同类型的元件按照实际安装方式做了结构区分，带引脚的接插件类元件还原了引脚的直径与伸出长度，方便在PCB布局阶段核对焊盘位置与结构件的避让距离；带安装耳的继电器、蜂鸣器、大尺寸扬声器，模型上标注了安装孔的中心距与孔径，做设备内部支架设计时可以直接匹配孔位，不用再单独查询规格书核对安装尺寸。比如常用的HC-SR04超声波模块，模型还原了两个探头的突出高度与模块本体的厚度，在做壁挂式检测设备设计时，可以直接模拟探头伸出外壳的长度，避免外壳遮挡探头检测角度；摇杆类操作元件还原了摇杆的摆动行程范围，在做手持设备外壳设计时，可以提前预留摇杆摆动的空间，避免摇杆打到壳体内壁影响操作手感。

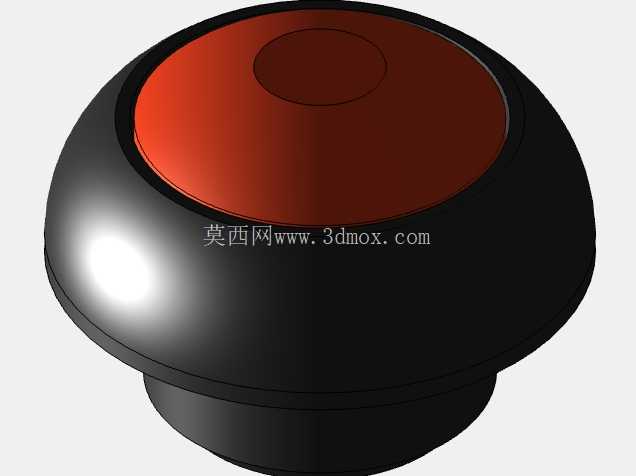

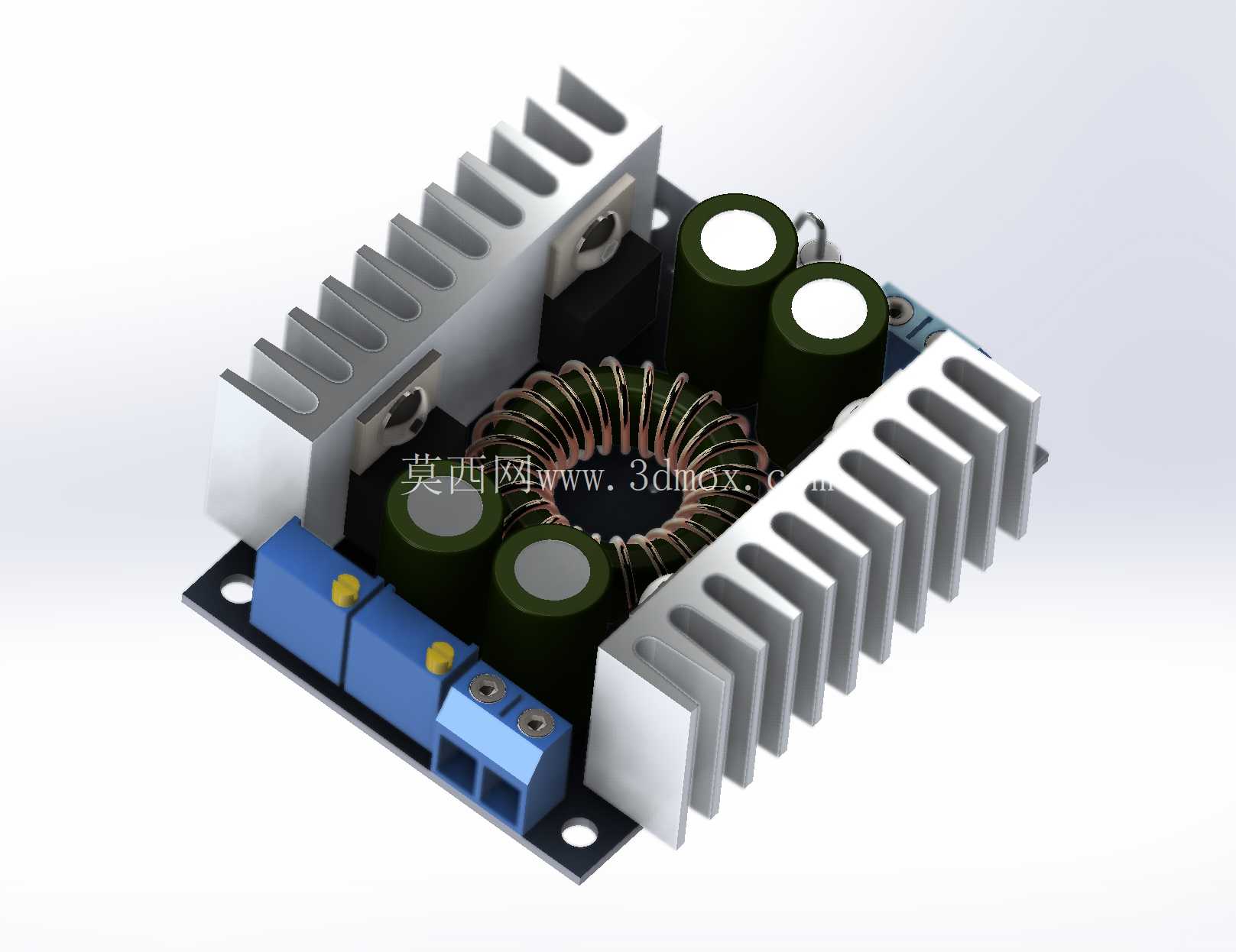

电源类元件的模型重点还原了接线端的位置与外形尺寸，比如常见的DC-DC降压模块、锂电池充电模块，模型上标注了输入输出接线端子的位置与高度，在做内部走线布局时，可以提前规划线材的弯曲半径，避免接线后线材挤压其他元件或者顶住外壳。按钮类元件区分了带灯与不带灯的结构差异，还原了按钮的按压行程与帽盖的直径，做面板布局时可以准确计算相邻按钮的中心间距，保证操作时不会误触相邻按键。射频类元件比如RFID模块、GPS模块、GSM通信模块，模型还原了天线的安装位置与伸出长度，在做金属外壳设备设计时，可以提前确认天线的摆放位置，避免金属屏蔽影响信号接收，同时预留天线的走线空间，防止天线被其他结构件挤压弯折。

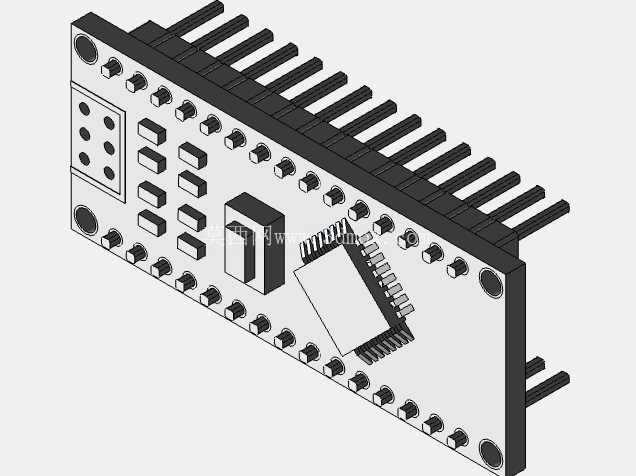

做面包板原型验证或者教学演示场景时，这套模型可以直接搭建虚拟原型电路布局，提前确认元件在面包板上的摆放位置是否合理，接线是否会出现交叉干扰，比实物搭建效率更高，也能提前发现元件高度差带来的接线干涉问题。比如Arduino系列的开发板模型，还原了板载USB接口的位置与突出高度，在做开发板外壳设计时，可以准确预留USB接口的开孔位置，避免外壳挡住接口导致无法插线；各类传感器模块比如DHT11温湿度传感器、MPU6050陀螺仪模块，模型还原了传感器感应面的位置，在做设备结构设计时，可以保证感应面朝向检测方向，不会被结构件遮挡影响检测精度。

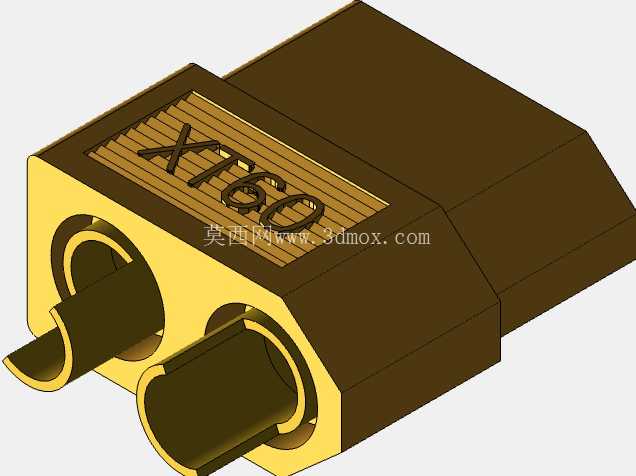

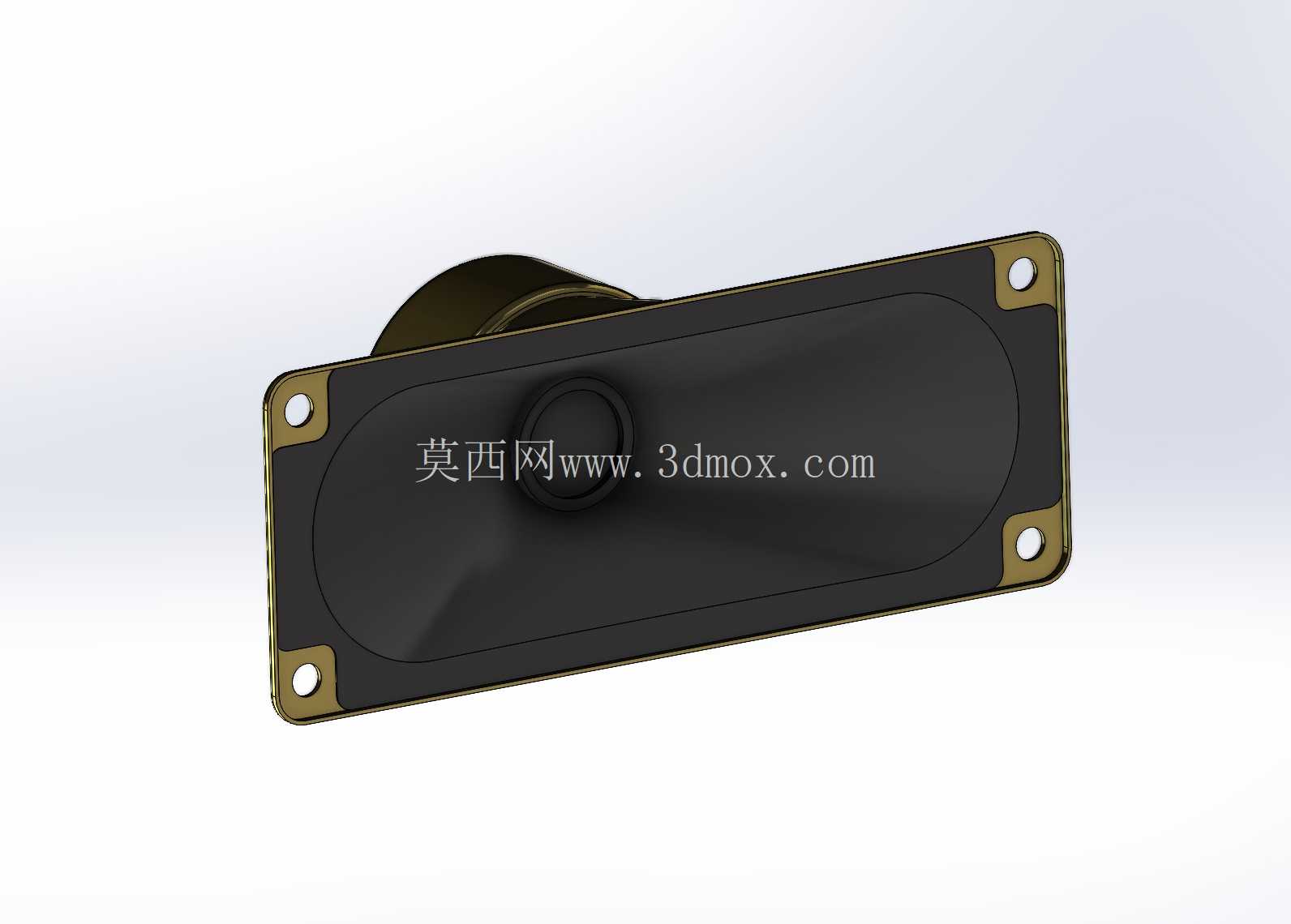

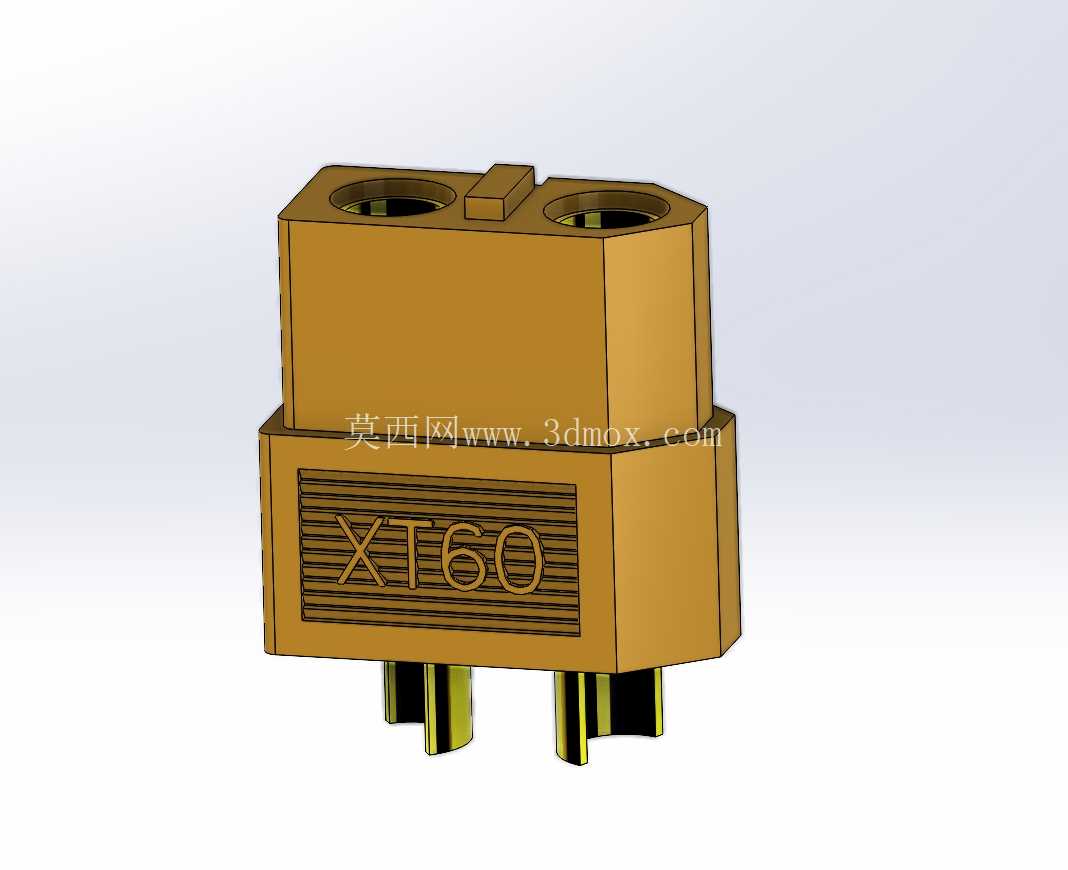

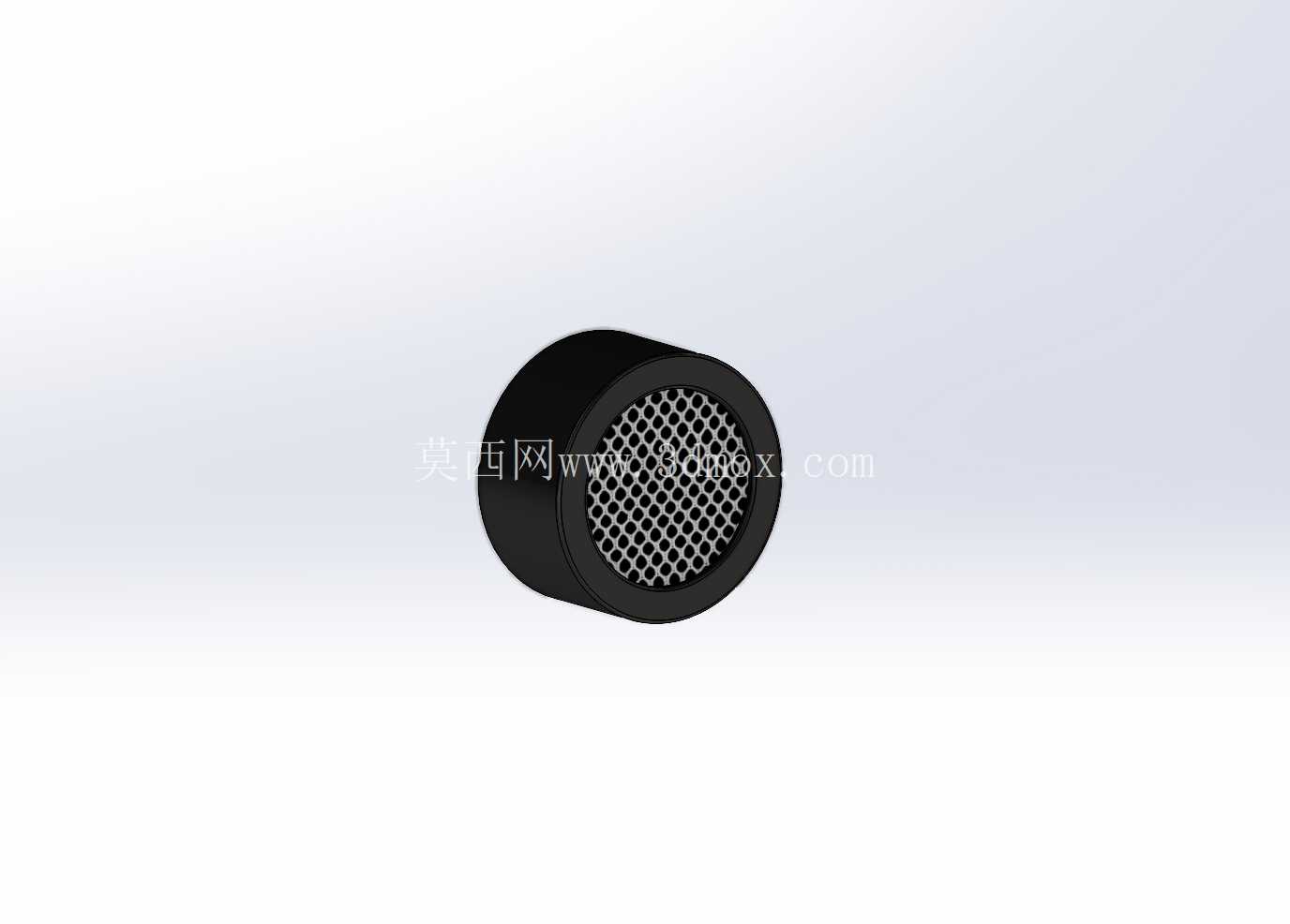

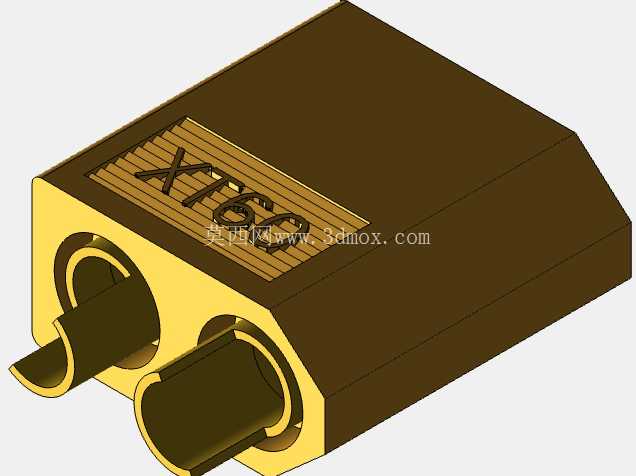

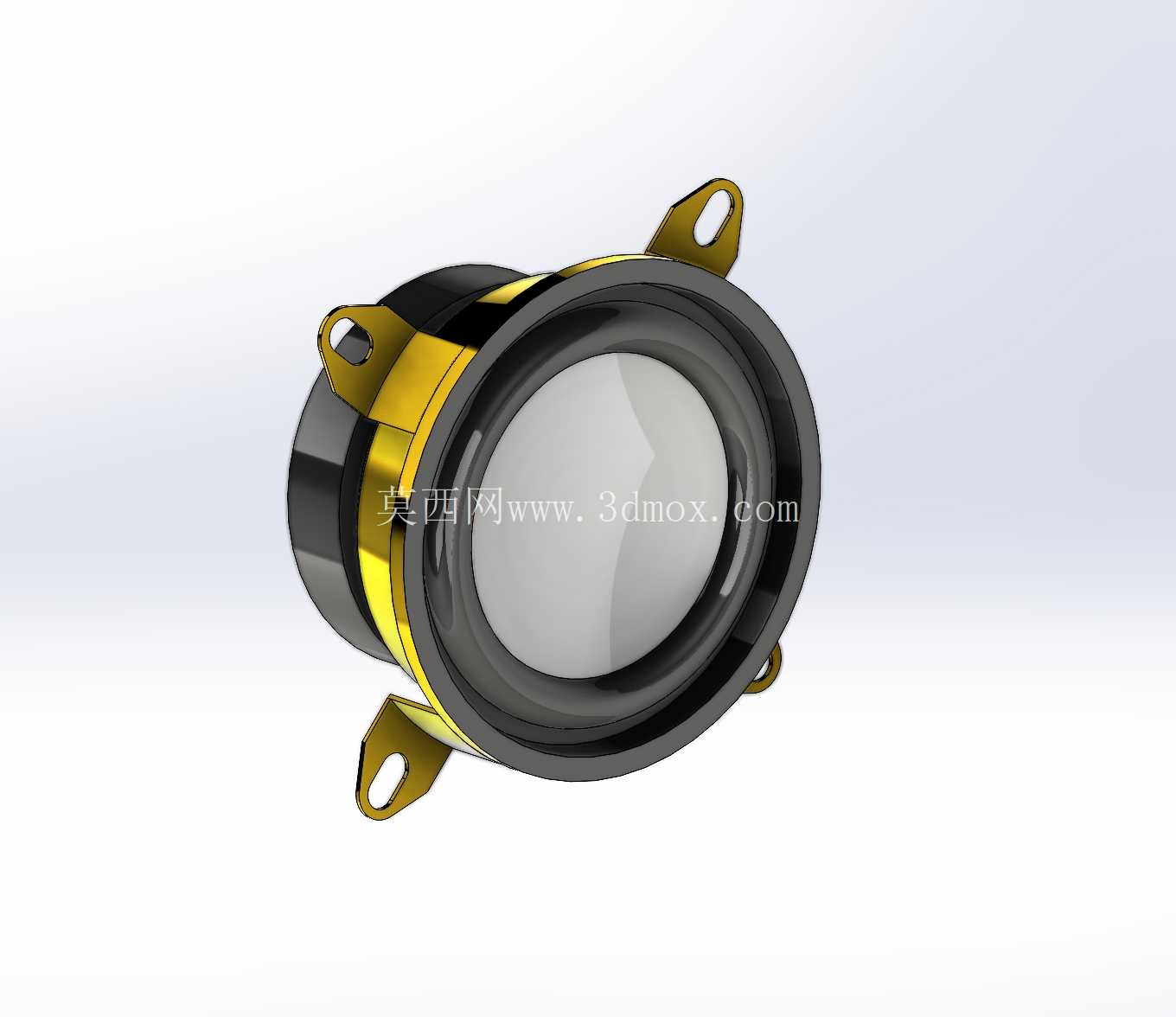

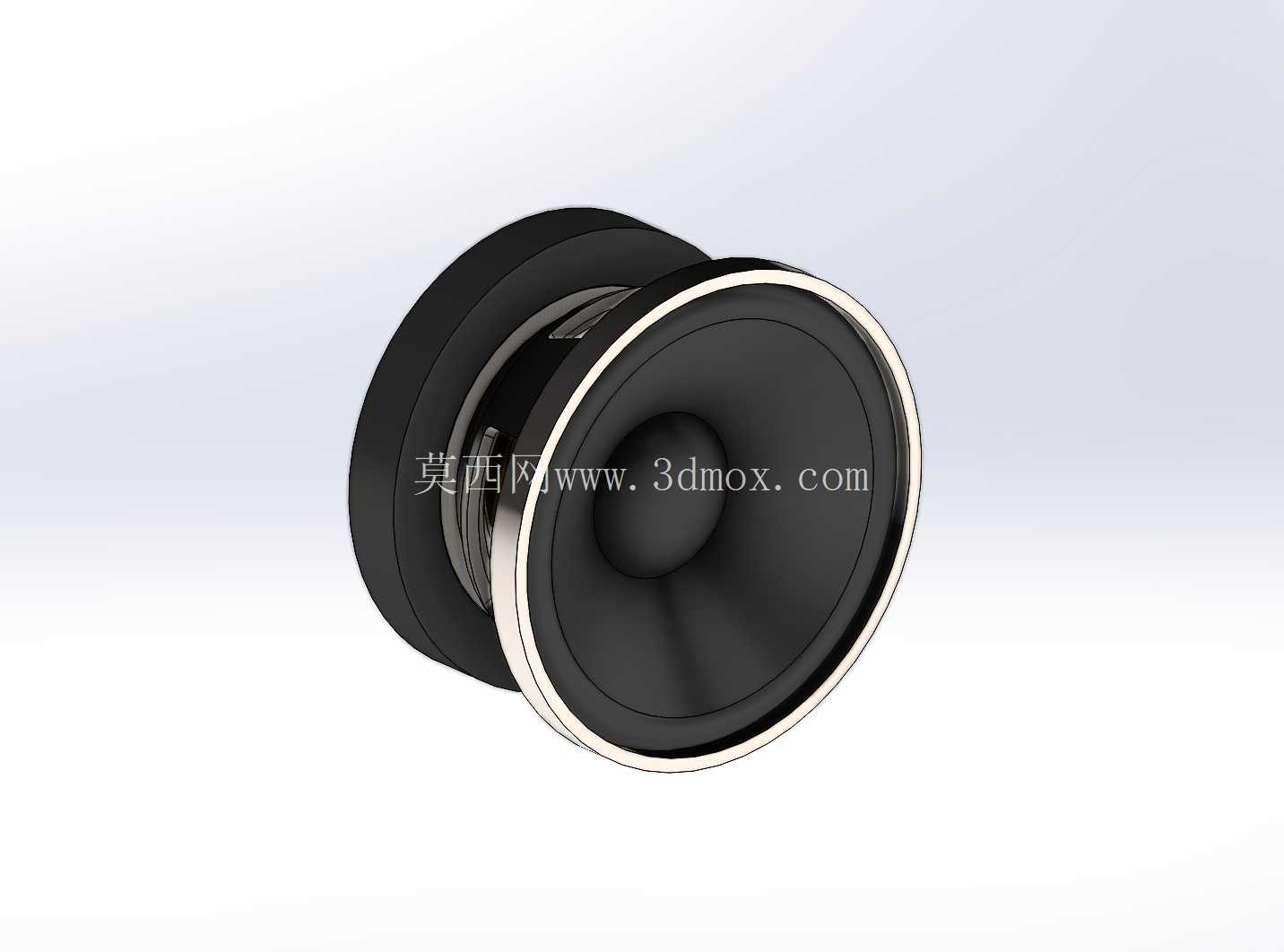

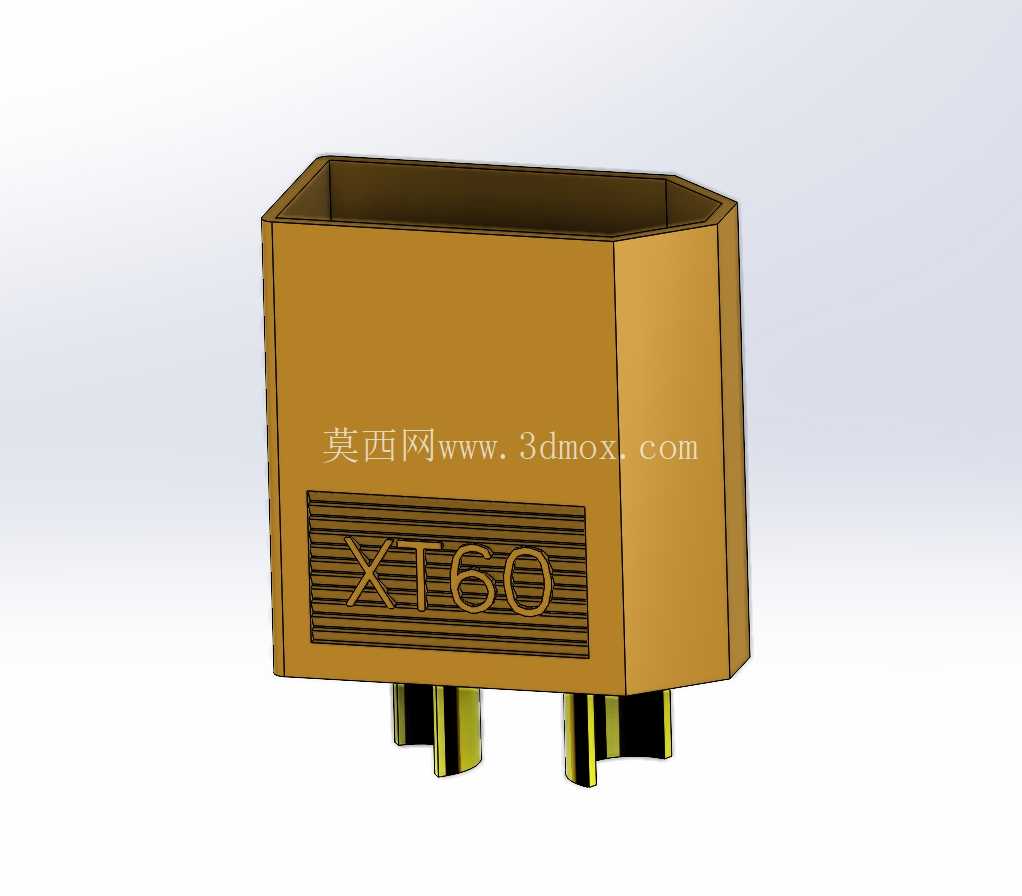

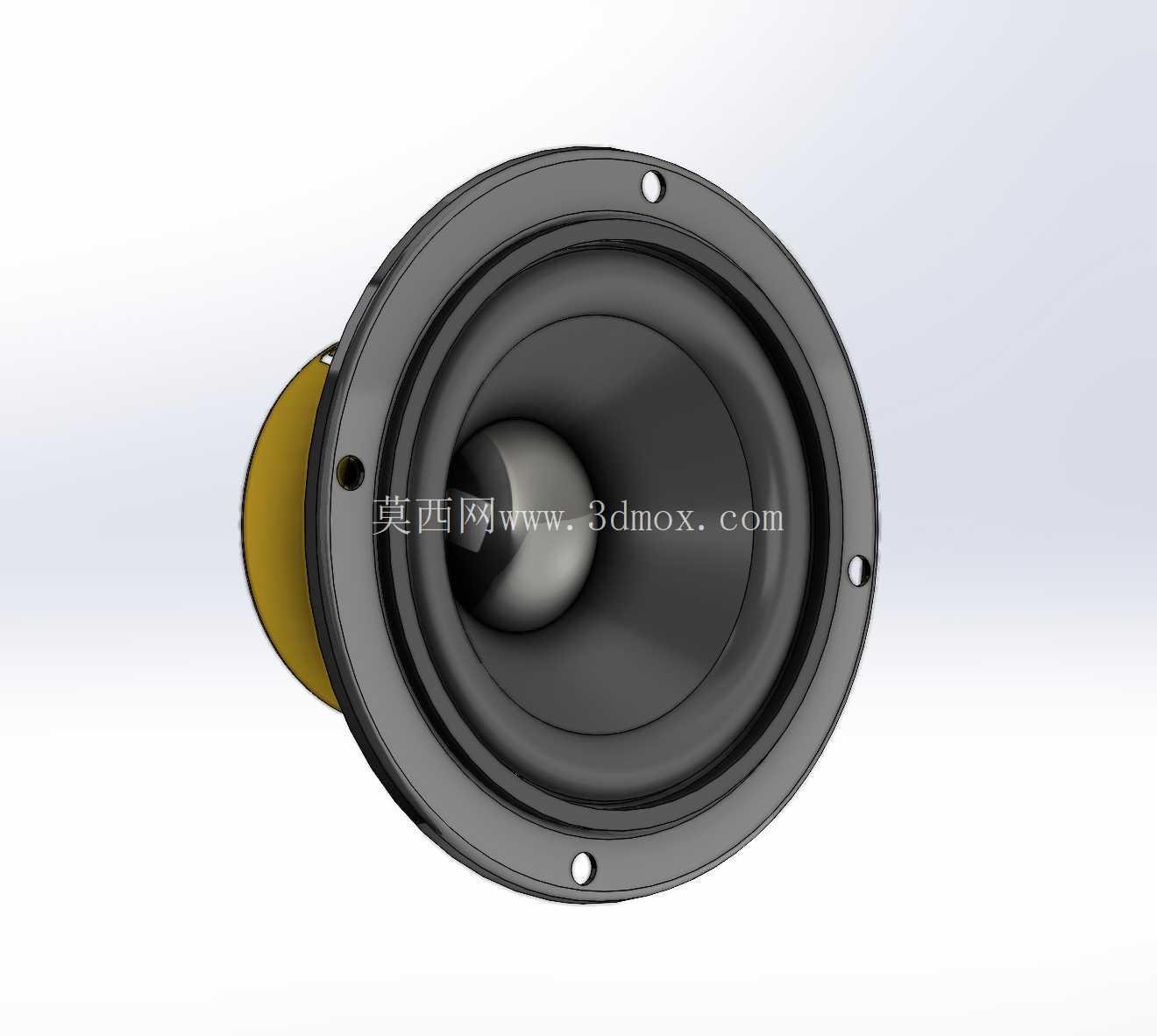

扬声器与蜂鸣器类元件的模型还原了出声面的位置与安装腔体的预留尺寸参考，在做带音频输出的设备设计时，可以根据模型的尺寸提前规划音腔的空间，避免出声孔被内部结构遮挡影响音量。连接器类元件比如XT60电源接插件、USB接插件、接线端子，模型还原了接插件的插拔方向与插拔所需的手部操作空间，在做设备内部布局时，不会出现接插件安装后手伸不进去插拔线材的问题。电池类元件比如常见的18650电池组、锂电池模块，模型还原了电池的外形尺寸与保护板的安装位置，在做电池仓设计时，可以准确计算仓体的内部尺寸，预留电池拆装的间隙，同时确认保护板的位置不会和仓体结构干涉。

所有元件的模型都做了安装基准面的设置，导入装配体后可以直接通过配合关系固定到PCB或者安装支架上，不需要额外调整坐标系；对于带活动结构的元件比如按钮、拨码开关、摇杆，模型保留了活动部件的运动行程，可以在装配体中直接模拟操作动作，检查活动范围内是否存在结构干涉。在做汽车改装类小电子设备、工业现场小型检测装置、DIY智能硬件的结构设计时，这套合集可以大幅减少元件测绘的时间，把更多精力放在结构优化与功能验证上，避免因为单个元件的尺寸偏差导致整个装配体需要反复修改。
