直插式发光二极管电子元件结构设计

直插式发光二极管作为电子电路中最基础的光信号输出元件，其三维结构建模需要兼顾实际生产装配的公差要求与电路应用的安装边界，不能仅做外观曲面的复刻。日常做设备面板状态指示、小型控制板信号提示的选型时，这类元件的引脚间距、胶体直径直接决定了PCB开孔尺寸与面板开孔的匹配度，建模时需要先明确引脚的中心距参数，常规5mm直径胶体的直插LED，两个引脚的中心距为2.54mm，刚好适配标准面包板与通用PCB的孔距，这一尺寸是建模时的核心基准，一旦出现偏差，后续生成的工程图纸就无法直接用于生产制版。

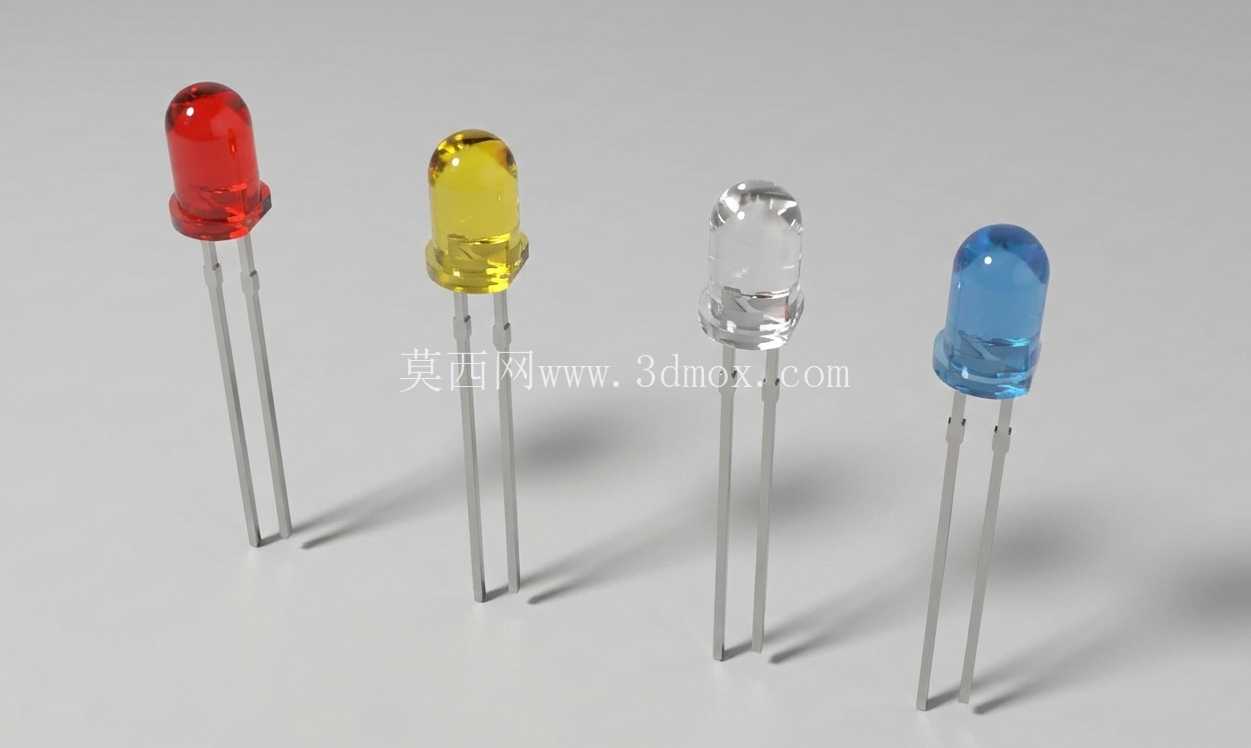

从实际应用场景来看，这类发光二极管覆盖了低压配电盘状态指示、家电控制面板运行提示、工业控制IO口信号反馈、玩具产品灯光效果实现等多个领域，不同颜色的胶体对应不同的发光波长与导通压降，建模时虽然不需要模拟电路参数，但需要区分不同封装胶体的外形差异，比如红、黄胶体的LED多为GaP基材料，胶体本身带有颜色，未通电时也能通过外观区分极性，而透明、蓝胶体的LED极性标识多依靠引脚长度，长脚为正极短脚为负极，这些结构细节在建模时都需要还原，方便后续装配时的极性识别。

设计这类元件的三维模型时，首先要拆分结构为环氧树脂胶体、内部支架、两个金属引脚三个部分，胶体部分的顶部为半圆弧形，弧面的曲率直接影响发光角度，常规直插LED的发光角度在20-30度之间，建模时弧面半径需要和胶体直径匹配，5mm直径的胶体顶部弧面半径通常为2.5mm，保证光线折射后的出光角度符合实际使用需求。胶体下部为圆柱形直段，直径和顶部圆弧直径一致，直段长度通常为3mm左右，这个长度是面板安装时的关键尺寸，当需要将LED固定在设备面板上时，面板到PCB板的距离不能超过这个直段长度，否则胶体无法伸出面板表面，影响指示效果。

金属引脚部分的建模需要注意引脚的直径与长度，常规直插LED的引脚直径为0.5mm，引脚总长度通常控制在20-25mm之间，实际生产中会根据焊接需求裁剪，建模时可以保留完整长度，同时标注可裁剪的范围。引脚从胶体伸出的位置需要做微小的凸台定位，这个凸台是生产时封装胶体的定位结构，同时也能在焊接时起到限位作用，避免引脚过度插入PCB孔位导致胶体贴板过近，影响散热。内部支架部分虽然在成品外部不可见，但建模时还原支架结构可以帮助结构设计人员理解元件内部的受力情况，在做抗振动设计时，比如车载设备、工程机械上使用的LED，需要考虑引脚的抗弯强度，支架和引脚的连接位置是应力集中点，建模时还原这部分结构可以方便后续做有限元受力分析，优化引脚的固定方式。

安装边界方面，这类直插LED在PCB板上焊接时，需要预留的焊盘直径通常为1.5mm，焊盘中心距严格匹配2.54mm的引脚间距，建模时可以在引脚末端附带参考焊盘的位置，方便Layout人员直接调用。如果是面板安装的场景，还需要配套灯座的模型参考，灯座的内径和LED胶体直径为间隙配合，间隙量控制在0.1-0.2mm之间，既方便装配，又不会出现晃动。在做密集排布的LED阵列时，比如数码管、点阵屏的单元设计，相邻LED的中心距需要根据胶体直径调整，5mm直径的LED相邻中心距最小为7mm，避免胶体之间出现干涉，同时减少相邻灯光的串扰。

很多新手建模时容易忽略引脚的非平行设计，实际生产中两个引脚并不是完全平行的，从胶体伸出后会有微小的外张角度，方便插入PCB孔位时自动导正，建模时可以给引脚设置0.5度的外张斜度，还原实际元件的装配特性，避免虚拟装配时出现过定位的问题。另外胶体部分的脱模斜度也需要考虑，虽然圆柱形直段的脱模斜度很小，通常在0.2度左右，但如果模型要用于模具设计参考，这个斜度是必不可少的，能够还原注塑生产时的脱模需求。

不同颜色的LED除了胶体颜色差异，部分高亮度型号的胶体顶部会做磨砂处理，用来匀化光线，减少光斑，建模时可以通过表面纹理的设置还原这一特性，方便做渲染效果时模拟实际的发光效果。在做设备整体装配时，LED的伸出高度需要和面板上的字符、按键高度匹配，通常LED胶体顶部高出面板表面1-2mm即可，过高容易被磕碰损坏，过低则会导致指示视角变小，操作人员从侧面无法看清状态。

对于需要做防水处理的户外设备，使用直插LED时还会在胶体和面板的接触位置加装防水密封圈，建模时可以在胶体直段位置预留密封圈的安装槽，槽宽1mm，深度0.5mm，距离胶体顶部2mm，方便后续选型密封圈时直接匹配尺寸。引脚部分在穿入设备壳体时，也需要预留密封胶的灌注空间，这些安装细节的还原，能让三维模型不止是外观展示，更能直接用于实际的结构设计与生产指导。
