六工位旋转式多工序加工转盘工装

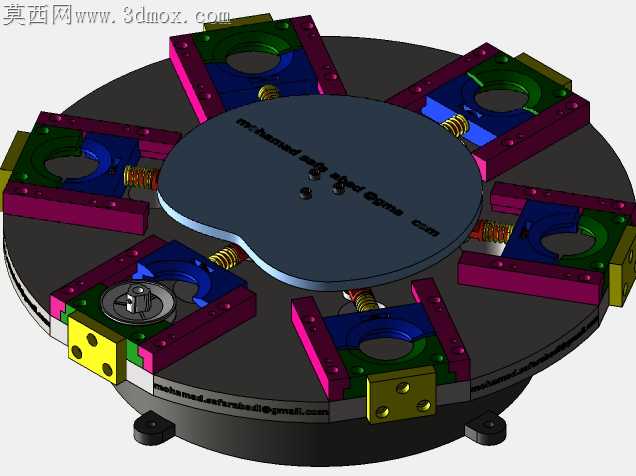

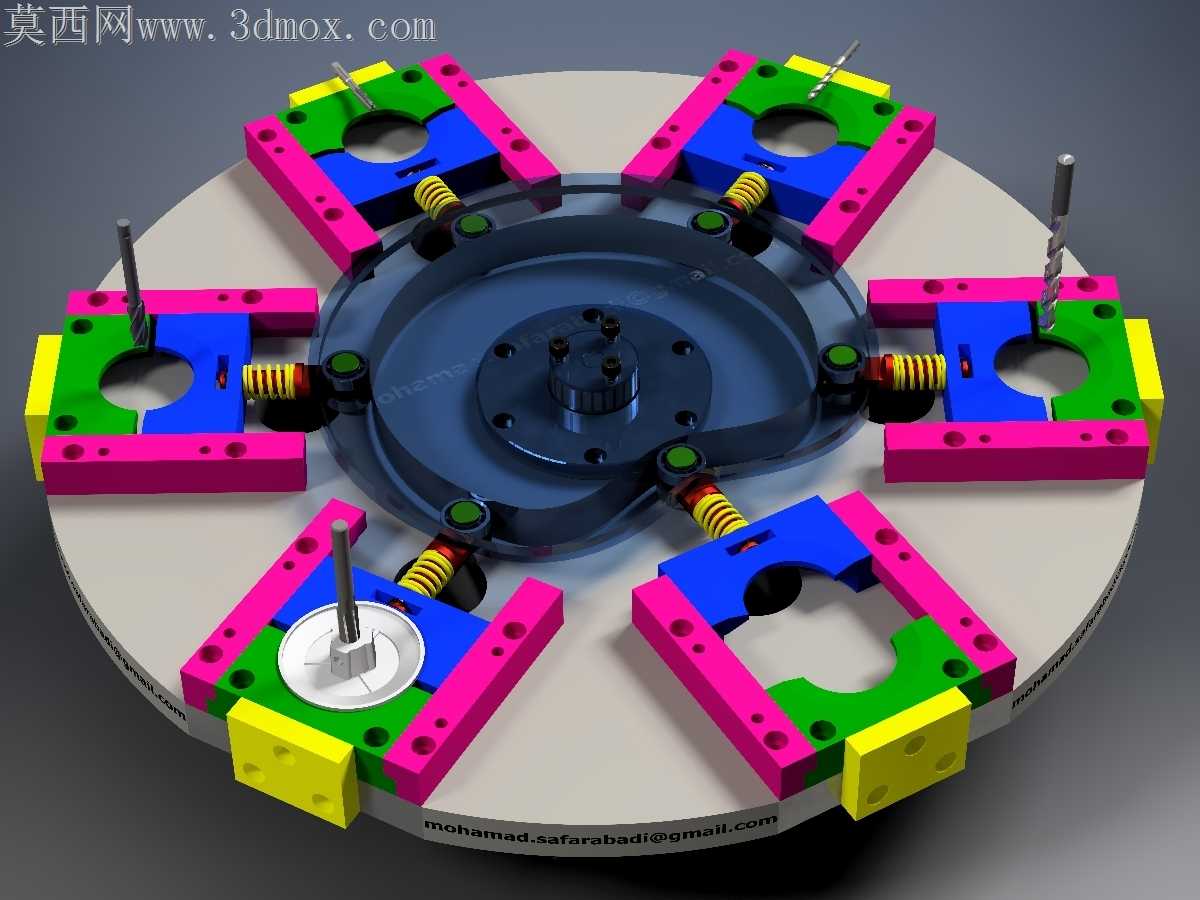

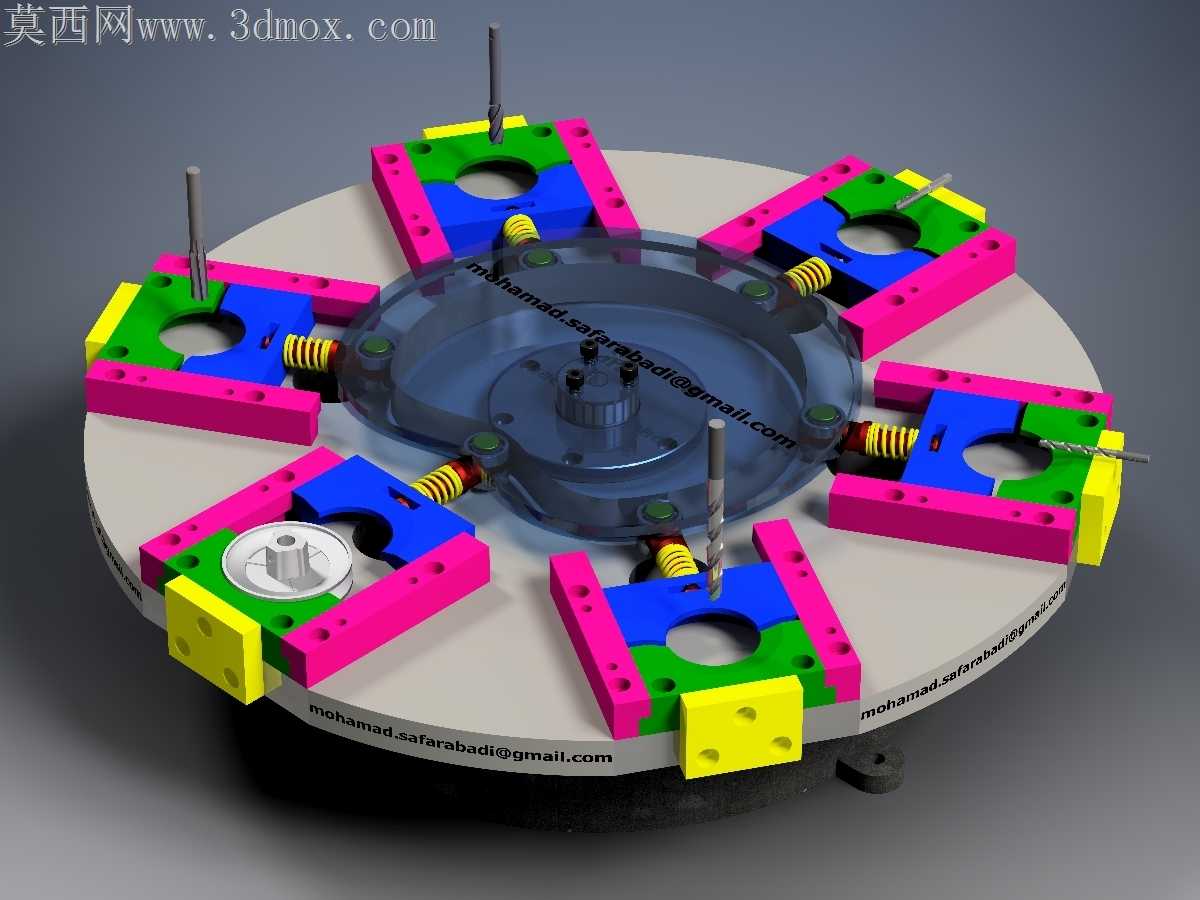

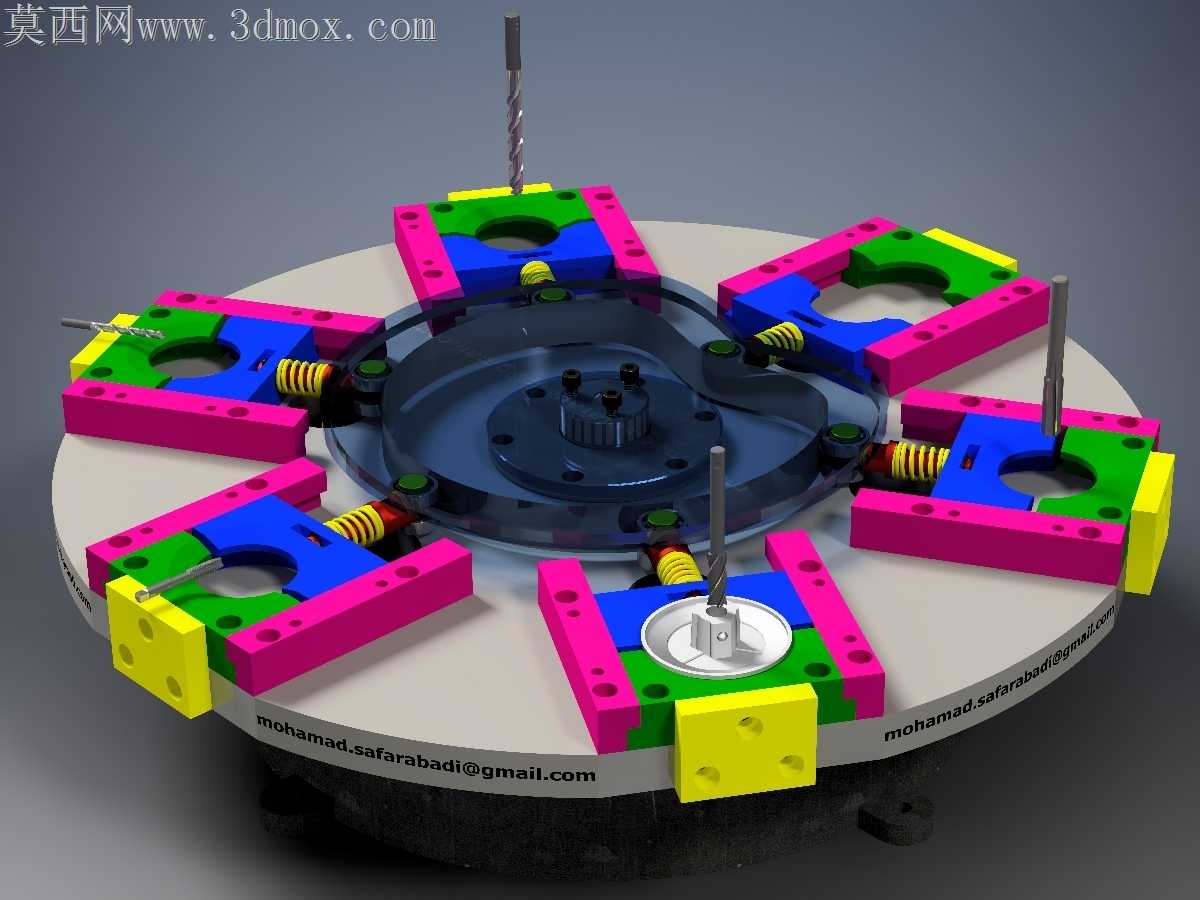

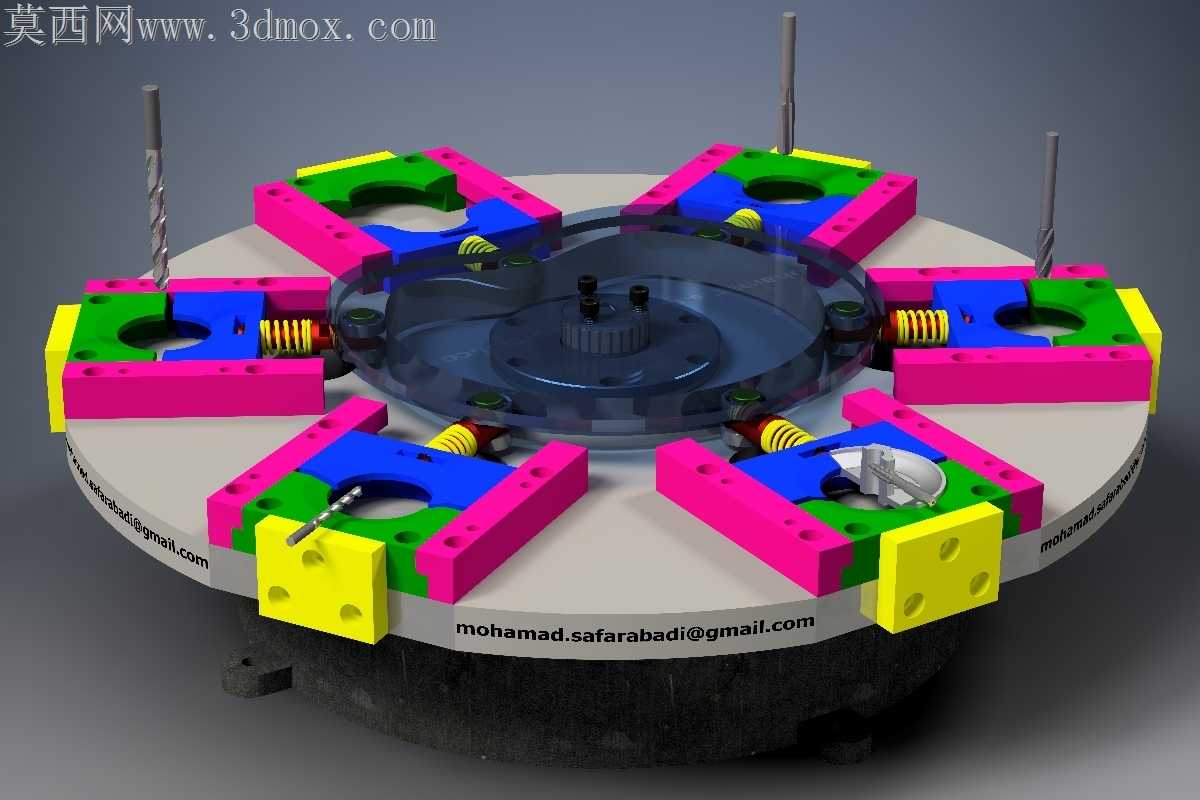

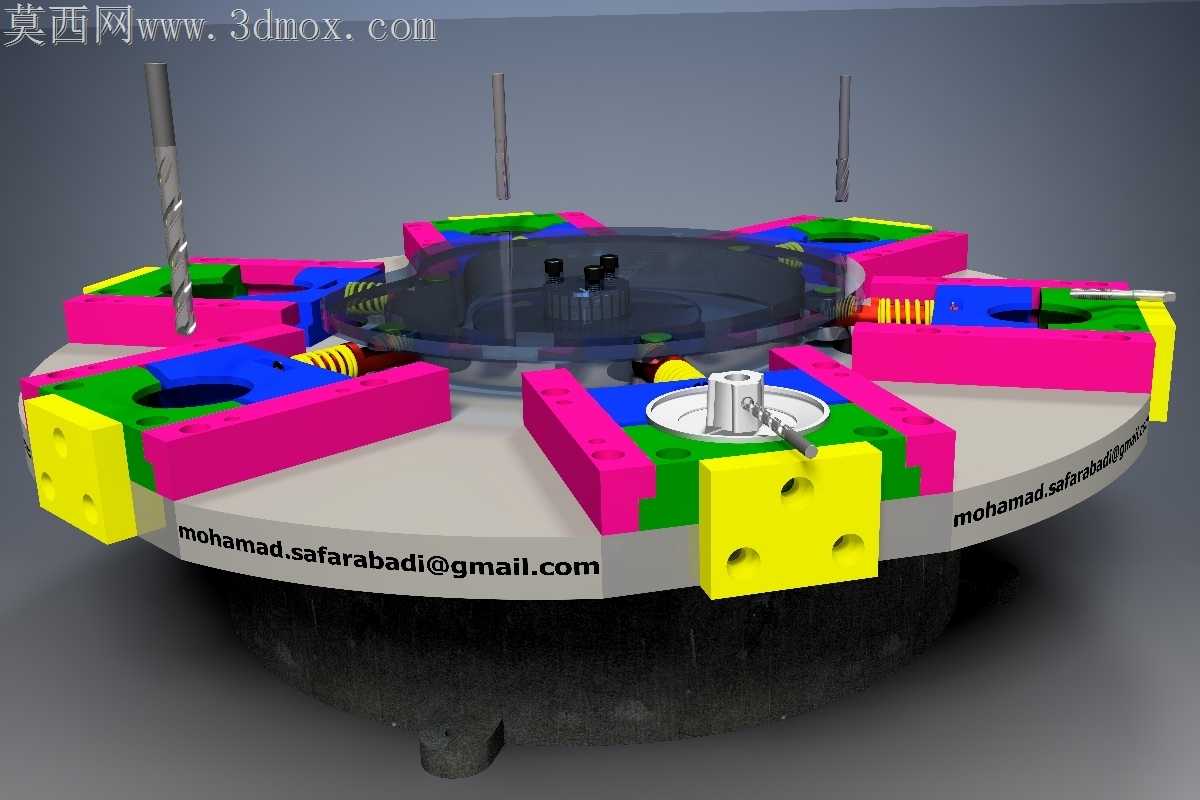

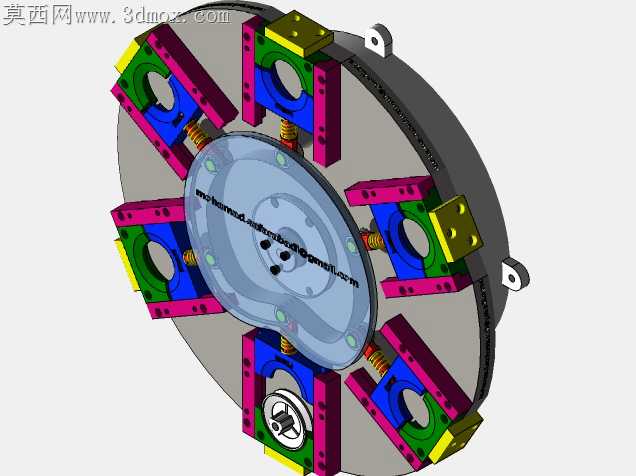

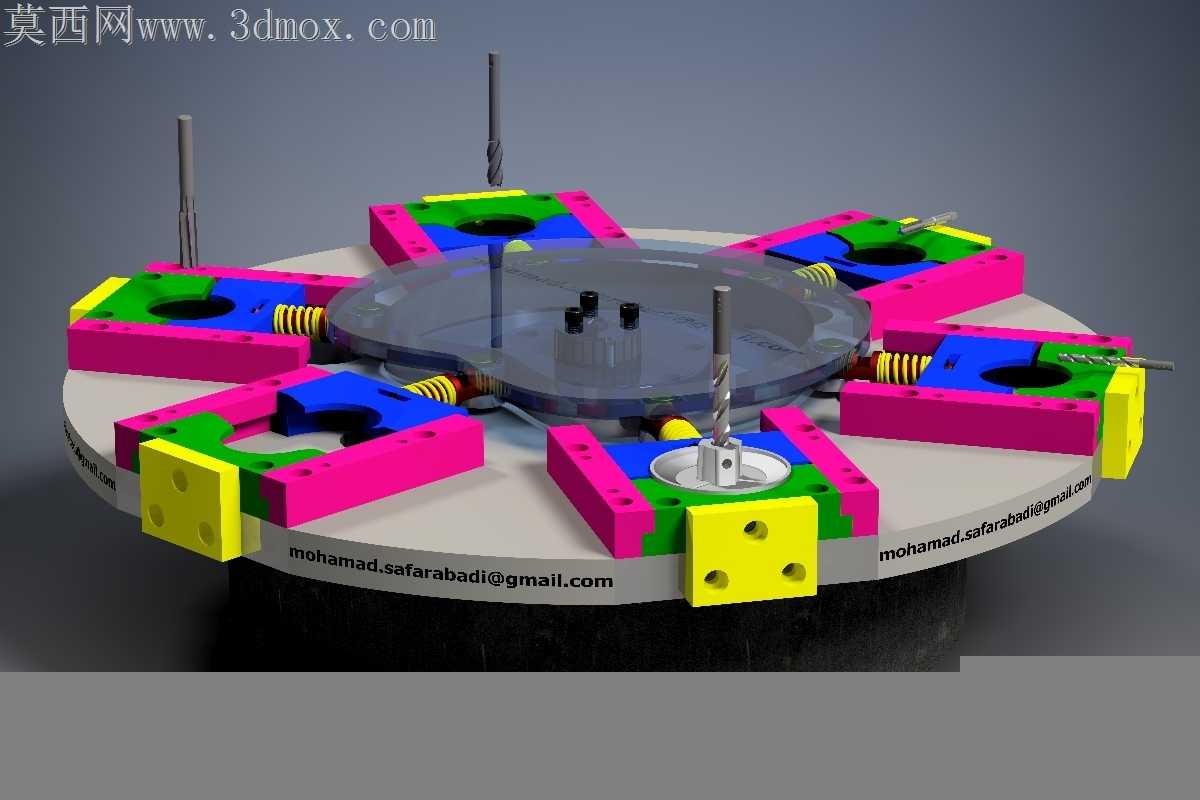

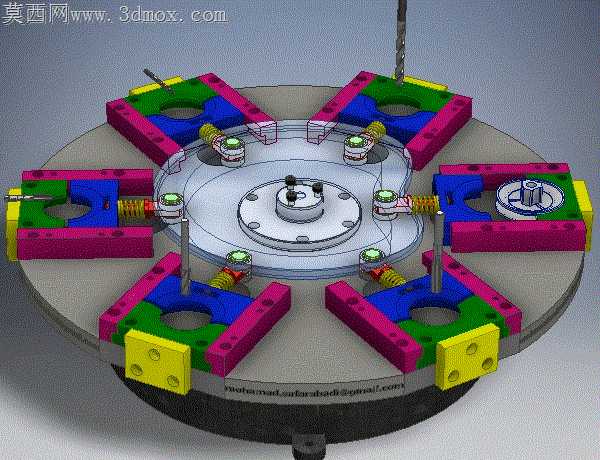

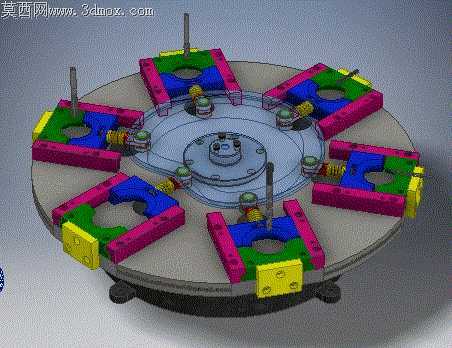

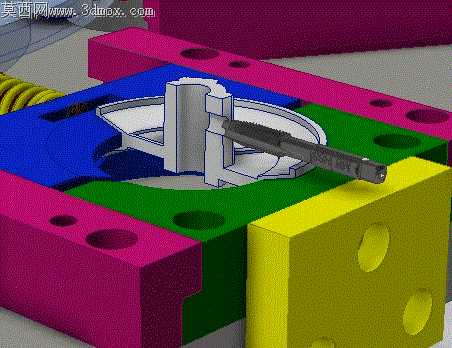

多工序回转加工的现场痛点里，最容易被忽略的就是工位切换时的定位窜动与夹具夹紧力不均——传统直线排布的加工工位不仅占地冗余，工件在不同工序间转运的二次装夹误差，往往能吃掉精加工环节近六成的公差余量。这套六工位旋转转盘的结构设计，恰恰是冲着这些现场顽疾去的。转盘上均布的六组夹具单元，每组都对应独立的加工工序，从装卸料、钻孔到攻丝、带端铣刀的钻孔工序，工件一次装夹就能完成全流程加工，完全省去了反复转运装夹的找正时间。细看每组夹具的夹紧模块，采用的是凸轮联动的气动夹紧结构，气缸输出的直线动力通过凸轮曲面转化为同步的双向夹紧力，不会出现单臂夹紧导致的工件偏斜，夹块接触面做了适配工件轮廓的仿形开槽，哪怕是带异形轮廓的待加工件，装夹后也不会出现加工时的振颤。转盘底部的分度定位结构没有采用常规的销钉定位，而是搭配了圆锥面的锁紧机构，工位切换到位后，圆锥面的自锁特性可以抵消加工时刀具带来的径向切削力，哪怕是端铣刀大进给铣削的工况，转盘也不会出现微米级的窜动。夹具体与转盘的连接面预留了0.02mm的配磨余量，现场装配时不需要额外加装调整垫片，靠配磨就能保证每组夹具的定位基准与转盘回转中心的同轴度，避免不同工位加工出的孔位出现位置度超差。气路走线全部藏在转盘中心的回转气滑环内部，不会因为转盘反复旋转出现气管缠绕磨损的问题，每组夹具的气路都配有独立的节流阀，可以根据不同工序的切削负载单独调整夹紧力，装卸料工位的夹紧力调至最低方便工人取放，钻削、攻丝工位的夹紧力匹配最大切削负载，不会夹伤工件表面也不会出现夹不紧的飞料风险。转盘边缘的工位检测触发块位置做了微调设计，现场调试时可以根据实际加工节拍调整触发位置，让不同工序的加工时间与转盘分度时间完美衔接，不会出现刀具还未退出工位转盘就提前转动的撞刀隐患。夹块的易磨损面做了局部淬火处理，长期使用磨损后只需要更换夹块镶件，不需要整体更换夹具单元，大幅降低了后期的维护成本。
