数控机床用LMS组合式夹紧套件

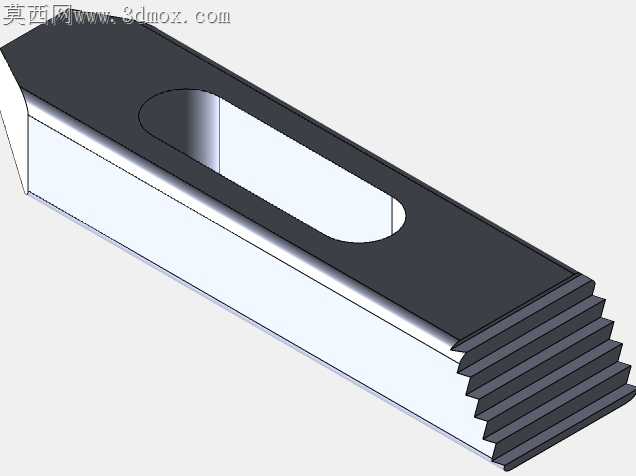

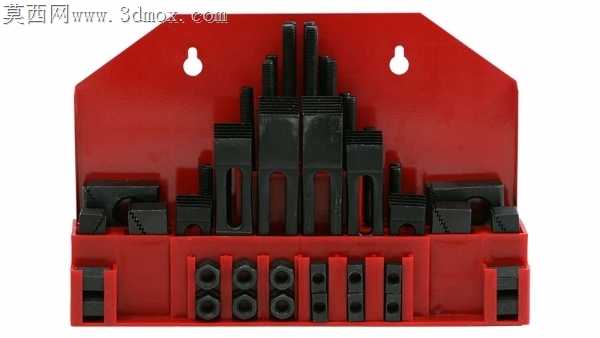

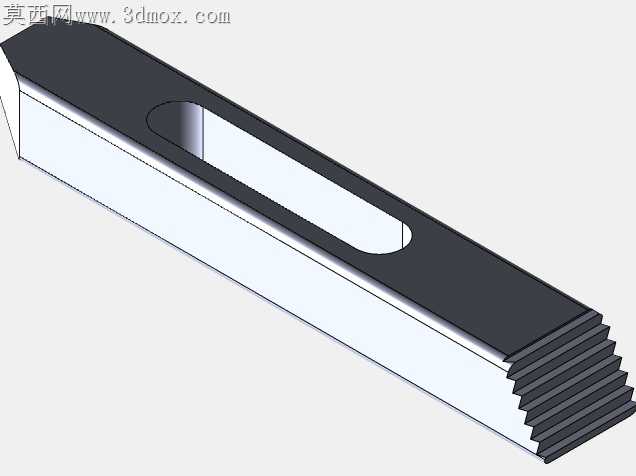

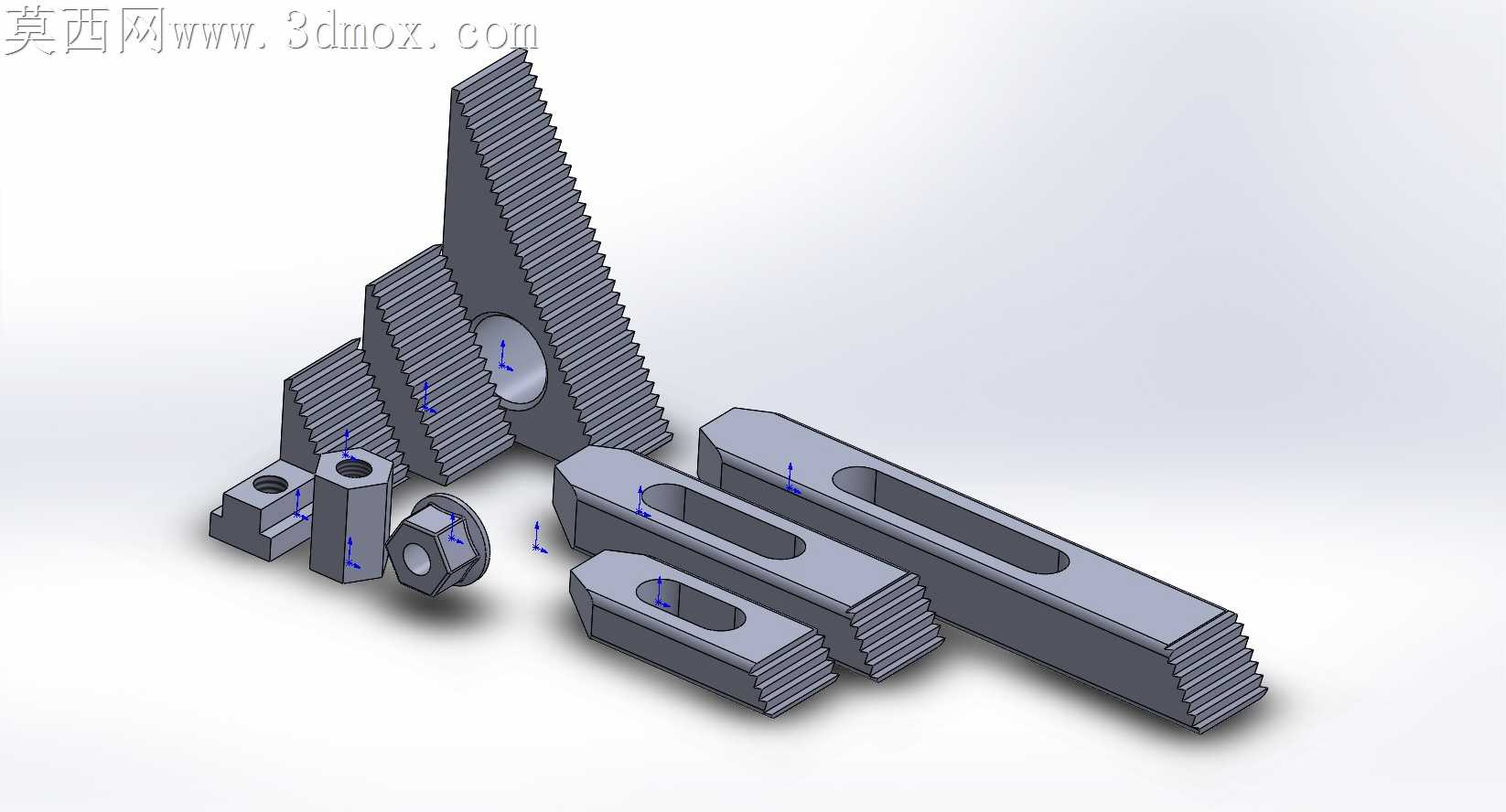

在数控加工的实际生产场景中，工件装夹的可靠性、适配性直接决定了加工精度、加工效率以及生产安全性，这套组合式夹紧套件正是面向数控加工场景开发的通用装夹解决方案，可适配立式加工中心、数控铣床、数控镗床等多类常见数控加工设备的工作台装夹需求，覆盖从普通钢件、铝件到小型异形结构件的多品类工件装夹作业，解决了传统单一规格压板适配性差、装夹调整繁琐、异形件装夹易干涉的痛点。整套套件采用模块化组合设计思路，包含不同长度规格的带齿槽压板、阶梯式角向定位块、配套锁紧螺母、连接螺栓、定位支撑柱等多类组件，所有组件的齿槽结构采用统一齿距设计，可与机床工作台上的标准T型槽实现精准啮合，避免装夹受力时组件滑移错位。设计过程中充分考虑了不同装夹场景的边界需求：长条形压板设置了通长调节槽，可根据工件的装夹位置灵活调整锁紧点位置，无需反复调整T型螺栓的安装位置，大幅缩短装夹调整时间；阶梯式角向定位块设置了多阶垂直定位面，可适配不同高度的工件侧边定位需求，无需额外叠加垫块即可完成不同高度工件的侧向支撑定位；配套的支撑柱采用等高化设计，可在压板下方提供稳定的支撑受力点，避免压板悬臂过长导致的压持变形、受力不均问题，同时支撑柱预留了内螺纹连接孔，可根据装夹需求加装延伸压头，适配带避让槽、异形凸台的特殊工件装夹。外形尺寸方面，套件内最长压板的长度可覆盖常规小型加工中心工作台的T型槽间距范围，所有组件的外轮廓均做了倒角避空处理，在安装时不会与机床主轴、刀具路径发生干涉，组件的安装边界完全适配标准T型槽工作台的装夹尺寸，无需对工作台进行额外改造即可直接投入使用。在功能特性上，整套组件的受力结构经过优化，齿槽啮合面可在锁紧时提供足够的防滑阻力，即使在大切削量、重切削加工场景下也能保持足够的夹持力，避免工件移位导致的加工报废、刀具崩损问题；不同组件可自由组合搭配，既可以完成规则方形、矩形工件的多点对称装夹，也可以通过调整组件位置、搭配不同规格的压板，完成异形件、带斜度结构件的稳定装夹，一套套件即可覆盖车间内绝大多数常规数控加工的装夹需求，减少车间内工装夹具的储备品类，降低工装管理成本。在实际使用过程中，操作人员可根据工件的外形尺寸、加工位置，快速选择对应规格的组件完成装夹，相比传统自制压板、单一规格夹具，装夹效率可提升40%以上，同时统一化的组件规格也便于日常的维护、更换，单个组件出现磨损时可单独替换，无需整套更换，进一步降低了生产耗材成本。
