带驱动传动系统的两轮电动代步底盘结构

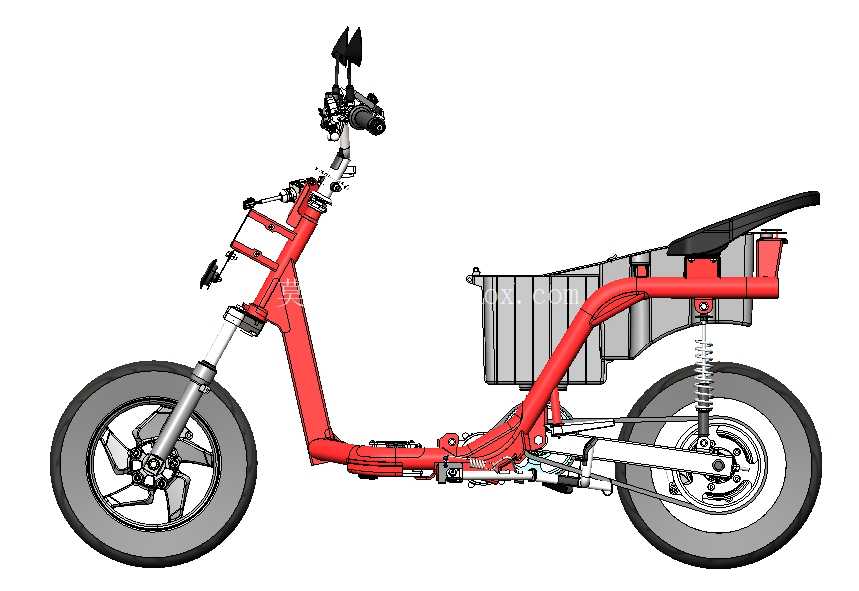

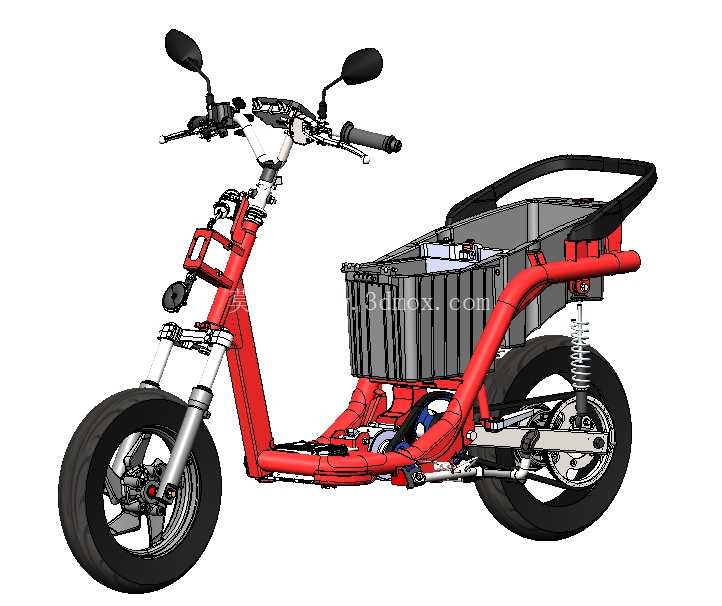

该两轮代步底盘的结构设计，核心围绕短途城市代步的实际使用场景展开，前置转向系统采用常规两轮车的正置前减震布局，转向把集成后视镜、操控握把，预留了刹车、油门操控组件的安装位，前轮毂采用辐条式铸铝结构，匹配常规真空胎安装边界，前轮转向节的安装孔位完全适配通用碟刹卡钳的装配尺寸，可直接沿用成熟的两轮车制动组件，降低配套开发的适配成本。车架主体采用钢管弯折焊接的一体式结构，主纵梁从车头转向管位置向后平滑延伸，在乘员站立区域下方形成平整的踩踏承载平面，同时在车架中部预留了电池组的安装舱位，舱体周边设计有多处螺栓固定点，可适配不同容量规格的方形锂电池包安装，固定点的位置避开了电池的散热通道，同时兼顾车架整体的抗扭刚度，避免行驶过程中车架出现形变挤压电池组。后部承载区域设计有开放式的置物筐结构，置物筐采用工程塑料注塑成型的栅格结构，通过螺栓固定在车架后段的安装支座上，置物筐底部预留了绑带固定孔，可满足日常载物的捆绑固定需求，置物筐后方设计有一体式的黑色推扶手，既可以作为驻车时的推移受力点，也能作为后部置物的挡边结构，防止载物向后滑落。后轮驱动系统集成了轮毂电机与后减震悬挂结构，后减震采用单筒弹簧减震布局，上端固定在车架后段的减震支座上，下端连接后轮摇臂，摇臂与车架中部的铰接点采用耐磨衬套结构，可过滤行驶过程中来自路面的颠簸冲击，后轮同样适配碟刹制动结构，刹车盘安装位与前轮保持尺寸一致，可实现前后刹车组件的通用互换。传动系统的走线全部隐藏在车架钢管内部，从车把握把位置引出的刹车线、控制线沿车架纵梁内部的走线槽排布，避免线路外露造成的老化、剐蹭破损，车架上所有的焊接位置都做了圆弧过渡处理，既降低了焊接应力集中的风险，也避免了尖锐棱角对使用者造成剐蹭伤害。整车的安装边界充分考虑了后期外壳覆盖件的装配需求，车架周边预留了多处覆盖件安装卡扣位，可直接适配不同造型的塑料外壳安装，无需额外在车架上打孔焊接。转向系统的最大转角设计满足城市道路最小转弯半径的使用要求，原地转向时不会出现车轮与车架、前减震的干涉问题，前后轮的轴距设定兼顾了行驶稳定性与灵活性，既不会因为轴距过长导致转向笨重，也不会因为轴距过短造成高速行驶时的稳定性不足。后摇臂的铰接点位置经过反复校核，在减震压缩行程内，后轮与车架、置物筐之间始终保持足够的安全间隙，不会出现轮胎剐蹭车架的问题，电池舱的尺寸设计可兼容市面上主流的两轮电动车锂电池规格，用户后期更换电池时无需对车架进行改造。整车的重心位置设计在前后轮之间的中心区域，站立驾驶时的重心落点与车架承载中心重合，可提升行驶过程中的操控稳定性，避免急加速或者急刹车时出现翘头、甩尾的风险。车架表面采用喷塑处理的防腐工艺，可适应日常雨天行驶、户外停放的使用环境，所有外露的金属紧固件都采用不锈钢材质，避免长期使用出现锈蚀影响拆装维护。
