电动两轮踏板车外观覆盖件曲面结构

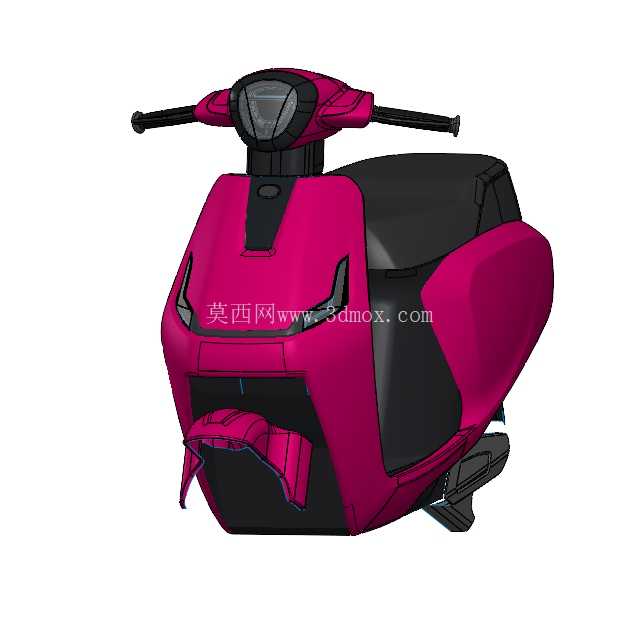

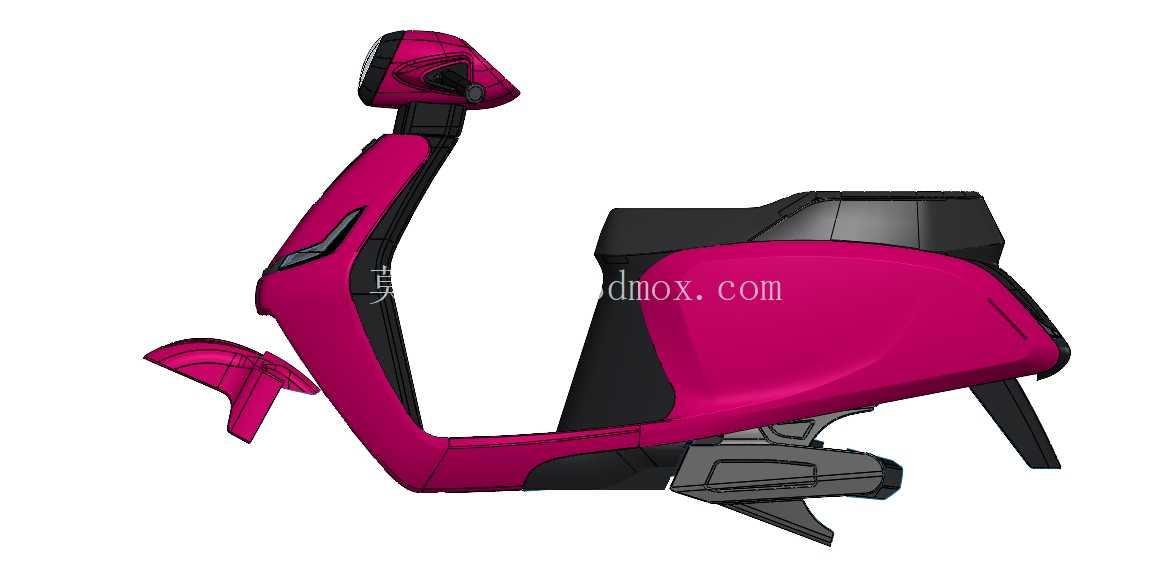

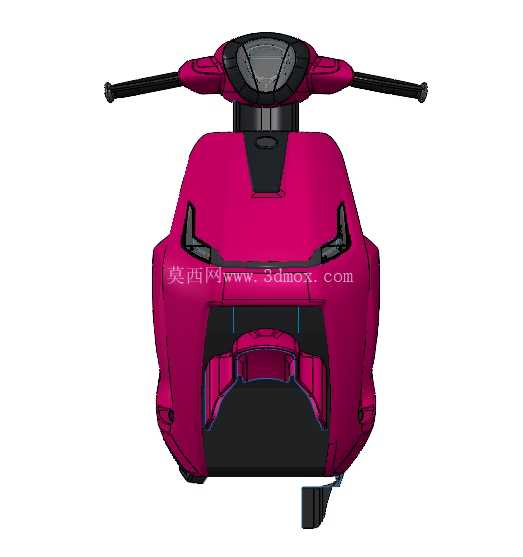

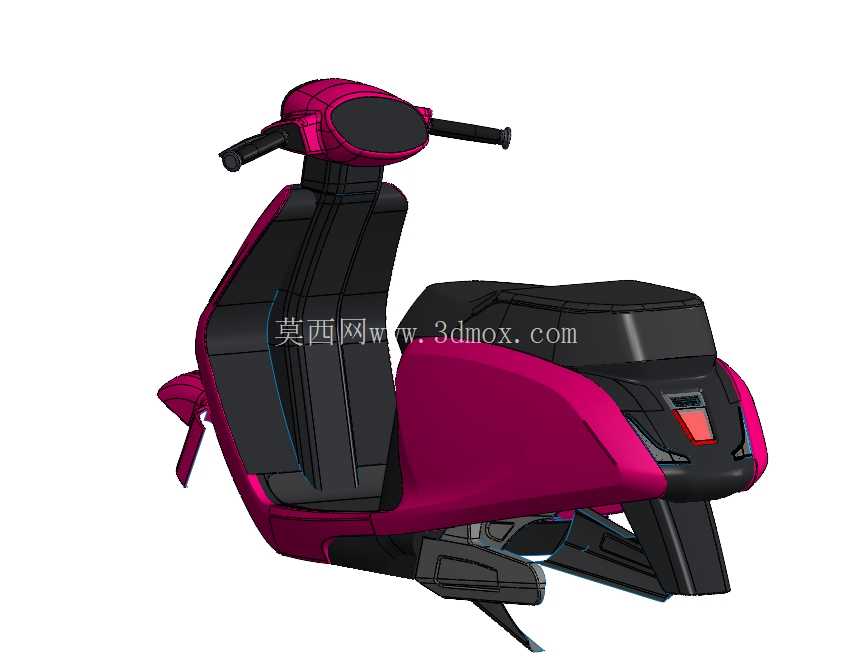

城市短途通勤场景中，电动两轮踏板车的外观覆盖件是直接决定用户第一视觉感知、同时承担骑行过程中气流引导、内部构件防护、人机交互界面承载的核心结构部件，这套曲面数据完整还原了踏板车前部骑行区域的外覆盖件形态，覆盖了车把安装基座、前挡风导流区、腿部遮挡前围、侧部护板、座垫前部衔接段等核心外观区域的曲面拓扑关系。从实际使用场景来看，这类覆盖件需要适配日常城市通勤中低速行驶的气流导向需求，前部曲面的弧度设计在骑行过程中可以将正面来流向两侧及上方分流，减少骑行时气流对驾乘人员胸腹部位的直吹，同时曲面的转折棱线也能在雨天行驶时引导水流沿预设路径流下，避免雨水直接飞溅到驾乘人员腿部区域。在功能特性层面，这套外覆盖件的曲面预留了车把转向的运动间隙，车把基座区域的内凹结构可以完整包裹转向柱、仪表安装座等内部构件，避免行驶过程中泥水、扬尘进入车把内部的线路连接区域，侧部护板的曲面弧度贴合车架侧方的安装点位，既可以遮挡内部的电池仓、线路排布区域，也能在车辆发生低速侧倾时提供第一层防护，减少内部构件直接受到剐蹭撞击的概率。从设计思路上看，这套曲面采用了分块式的造型逻辑，前围区域的折线造型既强化了视觉上的运动感，也为后续注塑或者冲压成型的模具拆分提供了天然的分型边界，不同曲面块之间的衔接圆角经过反复调整，既保证了外观的流畅度，也兼顾了成型过程中的脱模角度需求，避免出现倒扣结构导致的成型难度提升。在安装边界层面，这套外观曲面的内侧预留了对应车架安装点的贴合面，前围下部的延伸结构可以遮挡前挡泥板上方的空隙，侧护板的下沿高度经过匹配，既不会过低导致日常过坎时发生剐蹭，也不会过高导致内部构件外露，车把区域的曲面开口尺寸完全适配常规踏板车的车把转把、刹车手柄的安装行程，不会在转向过程中发生干涉。对于结构设计从业者而言，这类外观曲面数据是后续做内部安装结构、卡扣点位、加强筋排布的基础，曲面的曲率连续性直接决定了后续成型后外观面的光影效果，在建模过程中需要重点关注不同曲面块之间的G2连续衔接，避免出现棱线错位、曲面凹陷等外观缺陷，同时也要兼顾壁厚的均匀性，避免后续成型过程中出现缩痕、翘曲等问题。在实际的产品开发流程中，这类外观曲面确定之后，还需要匹配对应的灯具安装点位、标识粘贴区域、装饰件安装槽等细节结构，前部的内凹区域正好可以嵌入前置大灯组件，曲面的弧度也能为大灯的照射角度提供合适的安装基准，车把前方的平面区域可以预留仪表安装位，保证骑行过程中驾乘人员可以清晰读取仪表显示的骑行数据。侧部护板的曲面造型也考虑了驾乘人员腿部倚靠的舒适度，内收的弧度不会在骑行时对腿部造成挤压，同时外凸的棱线也能在视觉上让整车显得更加紧凑灵动。对于冲压模具开发而言，这类外观覆盖件如果采用金属板材冲压成型，需要提前对曲面的拉延深度做评估，避免出现拉裂、起皱等成型缺陷，曲面的圆角半径设置也需要匹配板材的成型极限，在保证外观效果的前提下尽可能降低成型难度；如果采用塑料注塑成型，则需要根据曲面的走向规划浇口位置，避免浇口痕迹留在外观可见区域，同时结合曲面的斜度设置合理的脱模角度，保证生产过程中可以顺利脱模。这套曲面数据完整保留了外观面的所有细节特征，没有做多余的简化，能够直接用于后续的结构设计、模具开发以及样件制作环节，在实际的车型改款或者全新车型开发过程中，这类高精度的外观曲面可以大幅缩短前期的造型迭代周期，让结构设计工作可以更早介入，提前排查安装干涉、成型工艺性等方面的问题，减少后续反复修改的成本。
