TVS1000三轮车底盘带后座箱结构设计

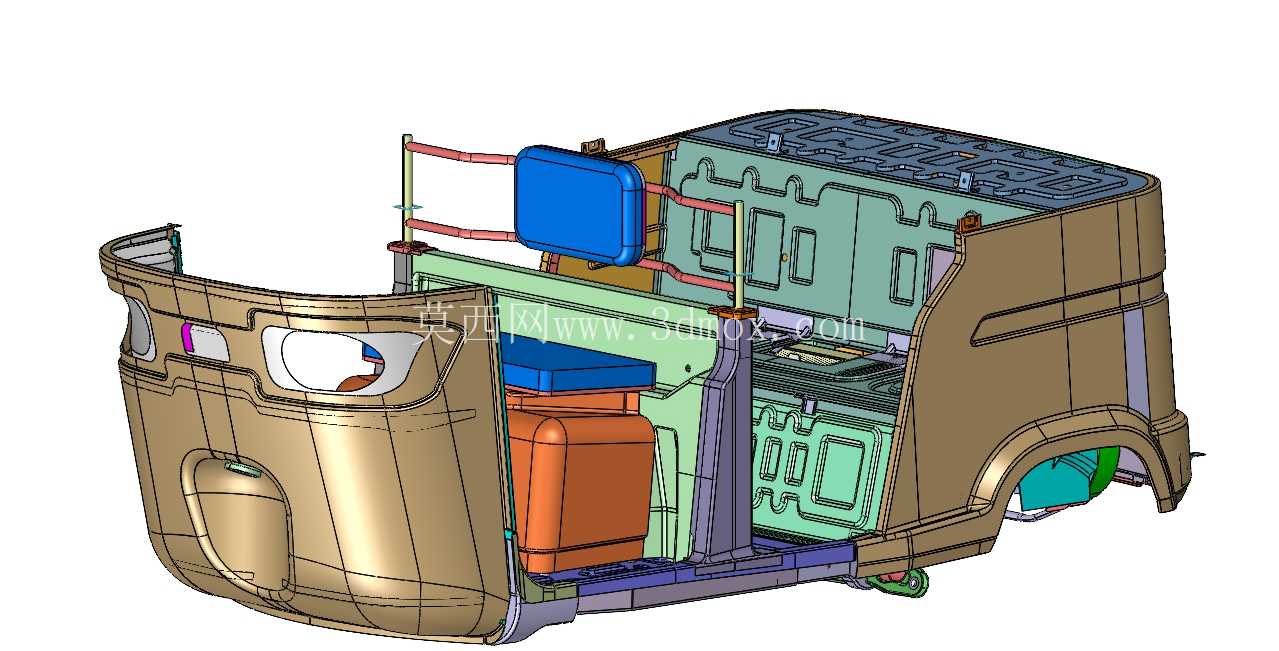

这套三维结构完整呈现了三轮乘用车辆的底盘承载主体与集成式后座箱的装配关系，在短途代步、城乡末端配送类三轮载具的开发场景中，这类集成化底盘结构是整车性能的核心载体。日常使用场景里，底盘需要同时承担驾乘人员重量、后置储物/载物载荷、路面颠簸带来的交变冲击，还要为动力系统、传动部件、转向机构、悬挂组件提供精准的安装定位基准，后座箱则兼顾储物空间的容积利用率与尾部造型的整体性，避免后期加装储物部件带来的结构干涉与强度隐患。

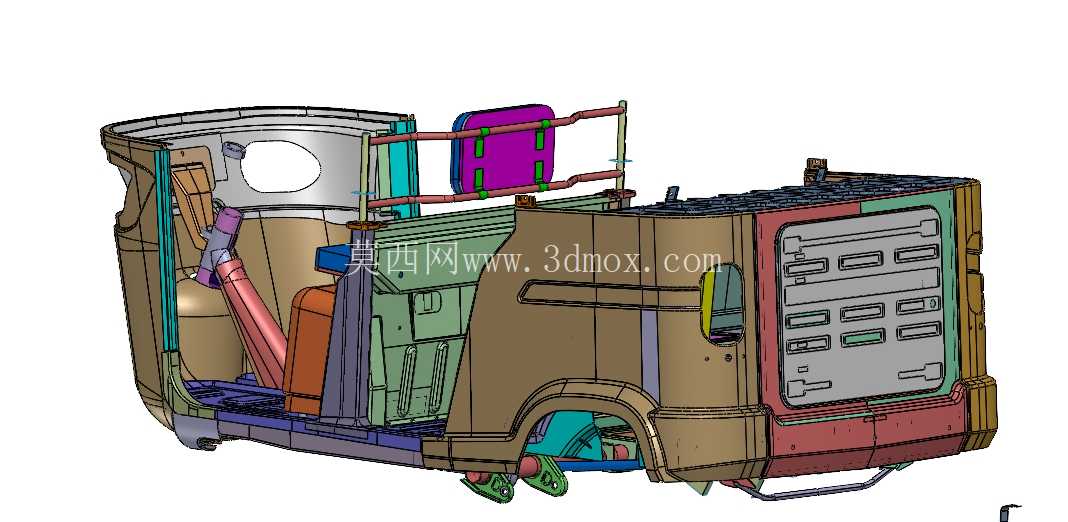

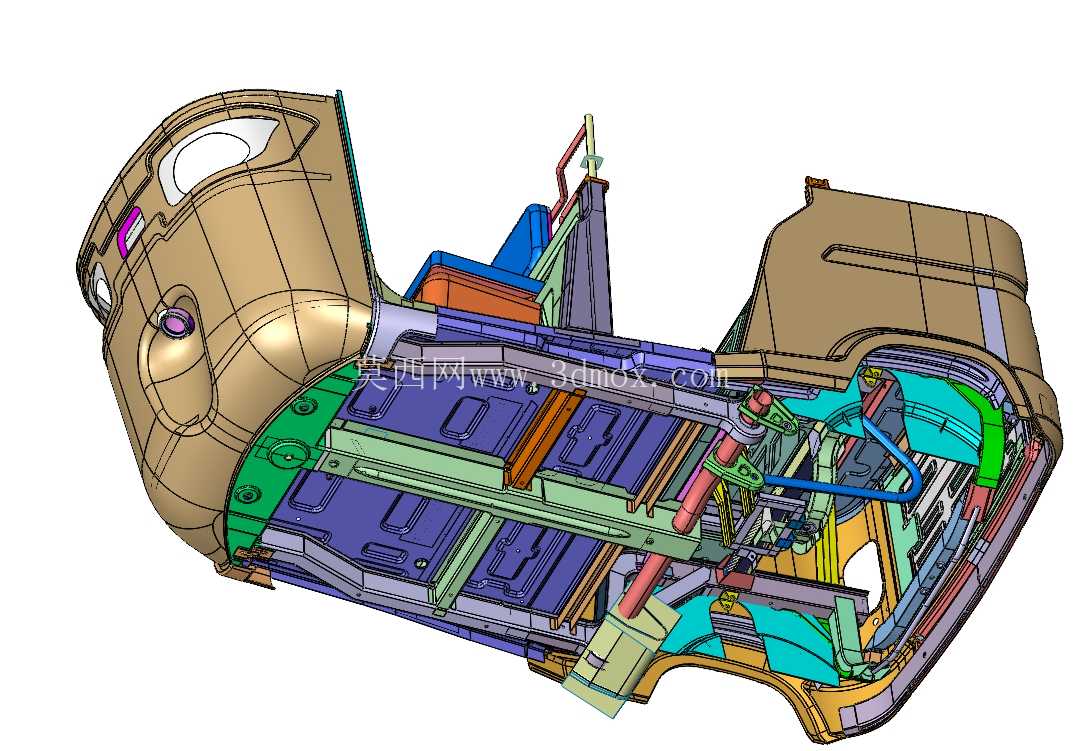

从功能特性来看，该底盘采用分段式承载结构，前部驾驶舱区域预留了转向柱安装位、脚踏操作空间与前部覆盖件的安装卡扣点位，中部纵梁采用变截面设计，在保证抗弯扭强度的同时尽可能降低整备质量，两侧的边梁结构为电池组、电控模块预留了分层安装空间，走线槽位沿纵梁内侧一体化布置，避免线路外露被飞溅的泥水侵蚀。后部集成的后座箱与底盘后段采用焊接+螺栓连接的复合固定方式，箱体内腔做了圆弧过渡处理，既可以提升储物空间的有效容积，也能避免应力集中导致的焊缝开裂问题，后座箱的上部轮廓与整车尾部造型完全匹配，不需要额外加装外覆盖件就能形成完整的尾部外观。

设计思路上，这套结构优先考虑了三轮车型的载荷分布特性，由于三轮载具的后部载荷占比通常达到整车总质量的60%以上，后段底盘的横梁密度明显高于前部，每处横梁与纵梁的连接位置都做了加强筋延伸设计，分散路面冲击带来的应力集中点。后座箱与底盘的连接点位选择在后轮悬挂安装座的上方区域，让载物载荷可以直接通过悬挂结构传递到车轮，减少载荷对中部车架的弯矩作用。考虑到三轮车型的转弯侧倾特性，底盘中部的横向加强梁采用了箱型截面设计，提升整车的抗扭刚度，减少过弯时的车架形变，提升操控稳定性。

从安装边界来看，底盘前部的转向安装孔位同轴度公差控制在0.1mm以内，适配常规三轮车型的方向柱装配尺寸，前部两侧的预留安装位可以适配不同规格的前减震器与前轮组合。中部的电池安装区域预留了通用的固定孔距，能够适配不同容量的铅酸或锂电池组安装，不需要额外打孔修改结构。后部的动力安装位可以适配中置电机加链条传动、轮毂直驱两种常见的三轮动力方案，传动部件的走线空间预留了足够的安全间隙，避免运行过程中部件摩擦干涉。后座箱的后部预留了尾灯、牌照架的安装点位，侧面与后轮的间隙满足满载状态下的轮胎跳动行程要求，不会出现轮胎摩擦箱体的问题。整个底盘的离地间隙设计兼顾了非铺装路面的通过性与上下车的便利性，后座箱的开口高度符合日常取放物品的人机工程要求，不需要过度弯腰就能完成储物操作。

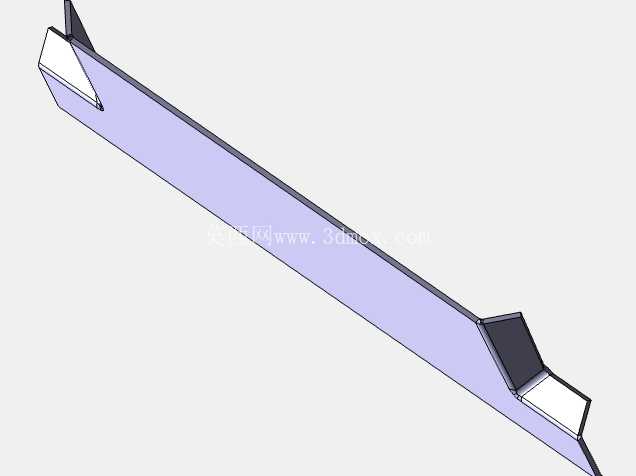

在实际生产适配层面，这套底盘的所有冲压件都采用了常规汽车冲压工艺就能实现的折角与弧度，没有特殊的深拉伸或复杂成型结构，能够有效降低冲压模具的开发成本，部件之间的焊接点位都设计在便于自动化焊接作业的位置，适合批量生产装配。各部件的安装公差预留了合理的装配间隙，能够吸收冲压件的制造公差，减少装配过程中的修配工作量，提升生产线的装配效率。
