多规格插拔式接线端子结构设计

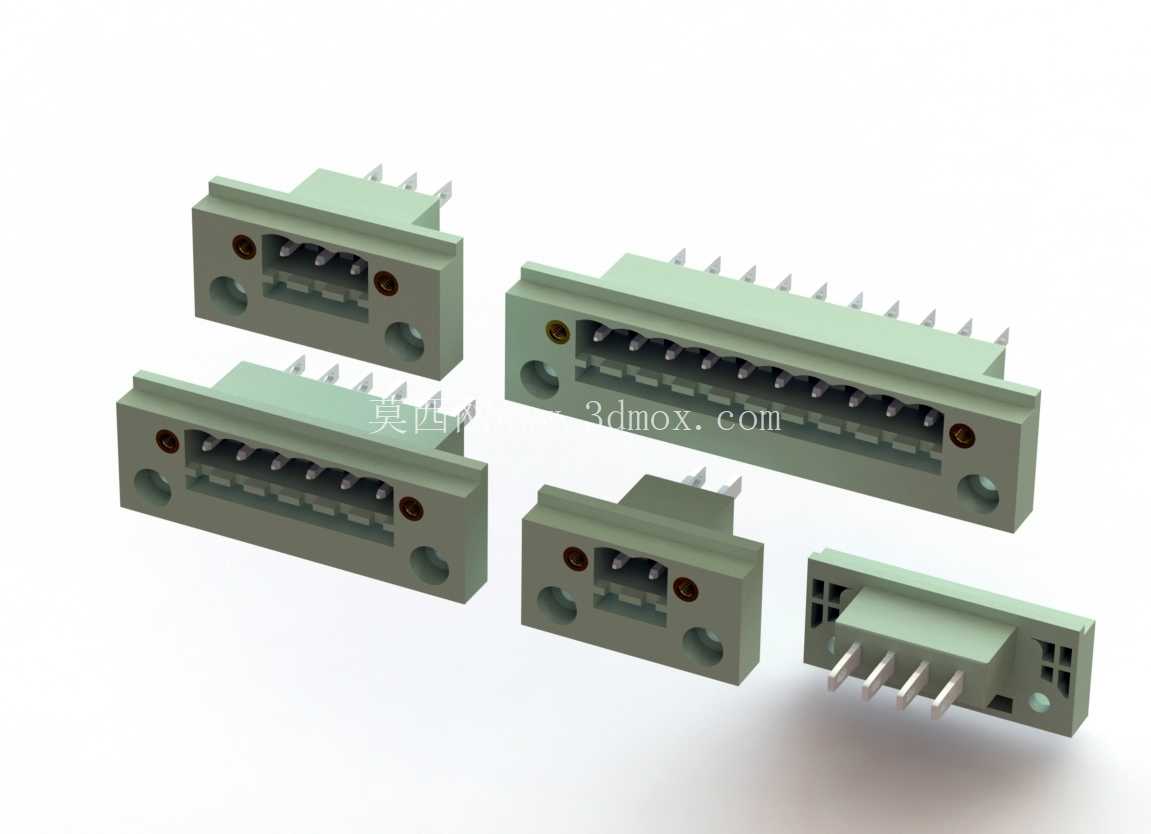

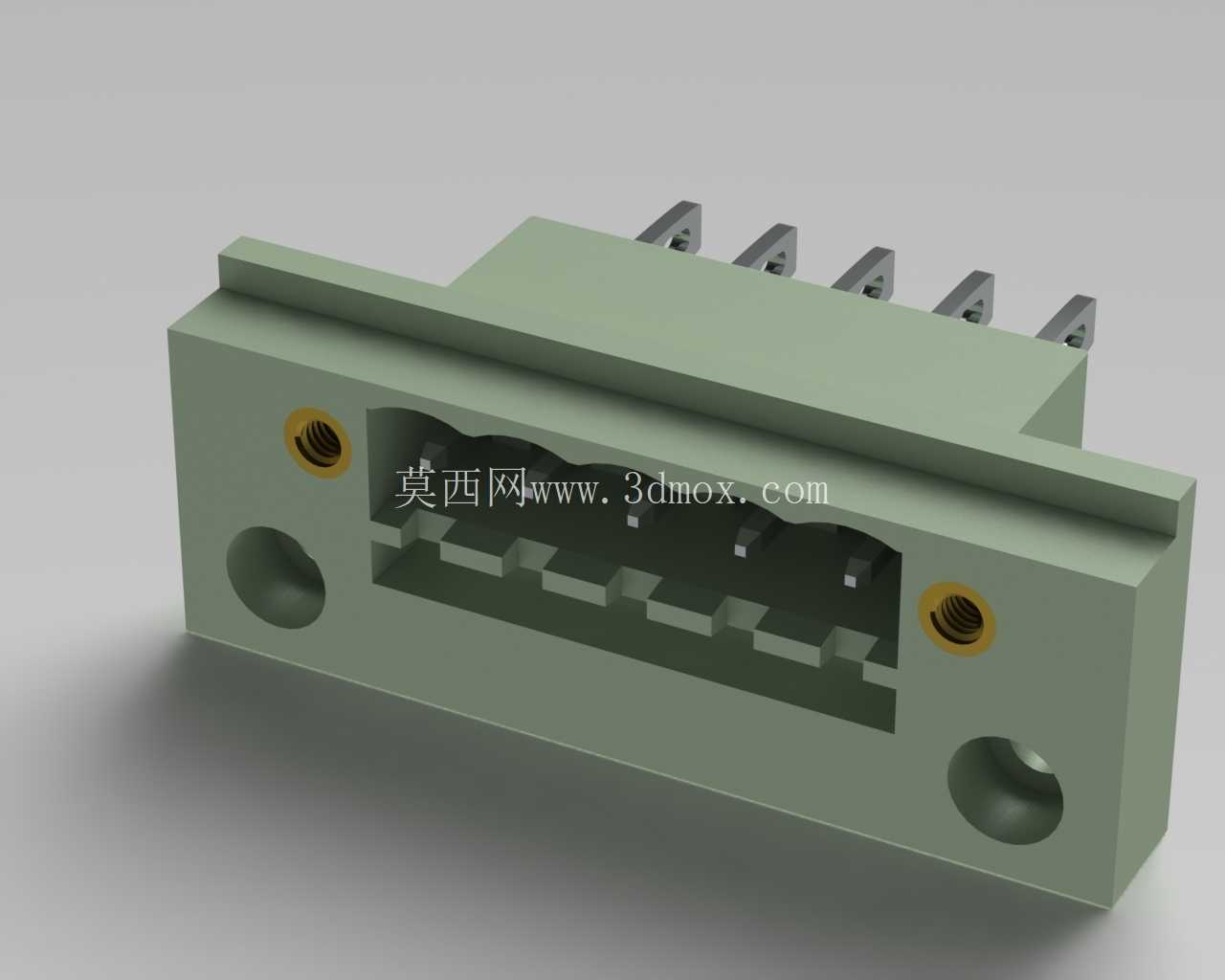

这类插拔式接线端子在工业电控柜、设备内部线束转接、汽车低压线束分线场景里应用极广，核心作用是实现不同回路导线的快速对接与分线，替代传统绞接、焊线的连接方式，大幅提升现场布线效率与后期维护的便利性，避免导线接头裸露带来的短路、松脱风险。从结构设计来看，该系列端子覆盖2P到14P的不同回路数规格，可适配不同线数的转接需求，主体采用浅绿色绝缘基座，绝缘材质选用耐温、阻燃的工程塑料，能满足常规工业场景下的绝缘防护要求，基座两侧预留了带金属衬套的安装孔，可通过螺丝直接固定在安装板或设备内壁上，安装孔位的间距经过标准化设计，能匹配通用的端子安装导轨或面板开孔尺寸，无需额外定制安装支架。公端插针采用直插式焊针设计，针脚间距为5.08mm，属于行业通用的标准间距规格，可直接焊接在PCB板上，也可搭配对应的母端插座实现板对线、线对线的快速插拔对接，插针表面做了镀锡处理，既提升了导电性能，也能防止长期使用出现氧化锈蚀导致接触不良的问题。母端的接触簧片采用弹性铜材冲压成型，插拔时能提供合适的保持力，既不会因为插拔力过大导致现场装配困难，也能避免设备运行过程中受振动影响出现松脱断电的情况，每个接线位都对应独立的接触腔，相邻回路之间设置了绝缘隔栏，能有效防止不同极之间出现飞弧、短路问题。设计过程中首先要确定插针的同轴度公差，保证公母端对接时每根插针都能准确插入对应的簧片内，避免出现插针弯折、接触不到位的问题；其次要核算绝缘基座的壁厚，既要保证整体结构强度，在插拔受力时不会出现开裂变形，也要控制整体外形尺寸，避免占用过多的安装空间；基座上的定位凸台与凹槽结构，能在多组端子并排安装时实现相邻端子的精准拼接，保证拼接后整体的针脚间距一致，不会出现错位。安装边界方面，以5P规格为例，本体宽度方向尺寸为5倍针距加上两侧安装边的余量，高度方向从安装面到插针顶端的尺寸控制在常规PCB安装的安全距离内，插针伸出基座底部的长度符合波峰焊的工艺要求，焊接时不会出现连锡、虚焊的问题；两侧安装孔的中心距经过统一标定，同系列不同极数的端子，只要安装孔距匹配，就能实现互换安装，方便设备后期的维护替换。这类端子在实际选型时，需要根据回路数、额定电流、安装空间来选择对应规格，5.08mm间距的端子通常额定电流可以达到10A级别，能满足大部分低压控制回路的载流要求，插拔式的结构也让现场接线时可以先把导线接在端子上，再整体插接到对应的插座上，不用在狭小的设备空间内逐个拧螺丝接线，大幅降低了现场装配的作业难度。基座尾部的接线端采用螺丝压线结构，压线螺丝下方配有压线板，锁紧时能把导线线芯均匀压在接触片上，避免螺丝直接损伤线芯，同时也能提升导线拉脱力，保证导线受外力拉扯时不会从端子内脱出。
