帕托拉MP0035高强度防护工具箱结构设计

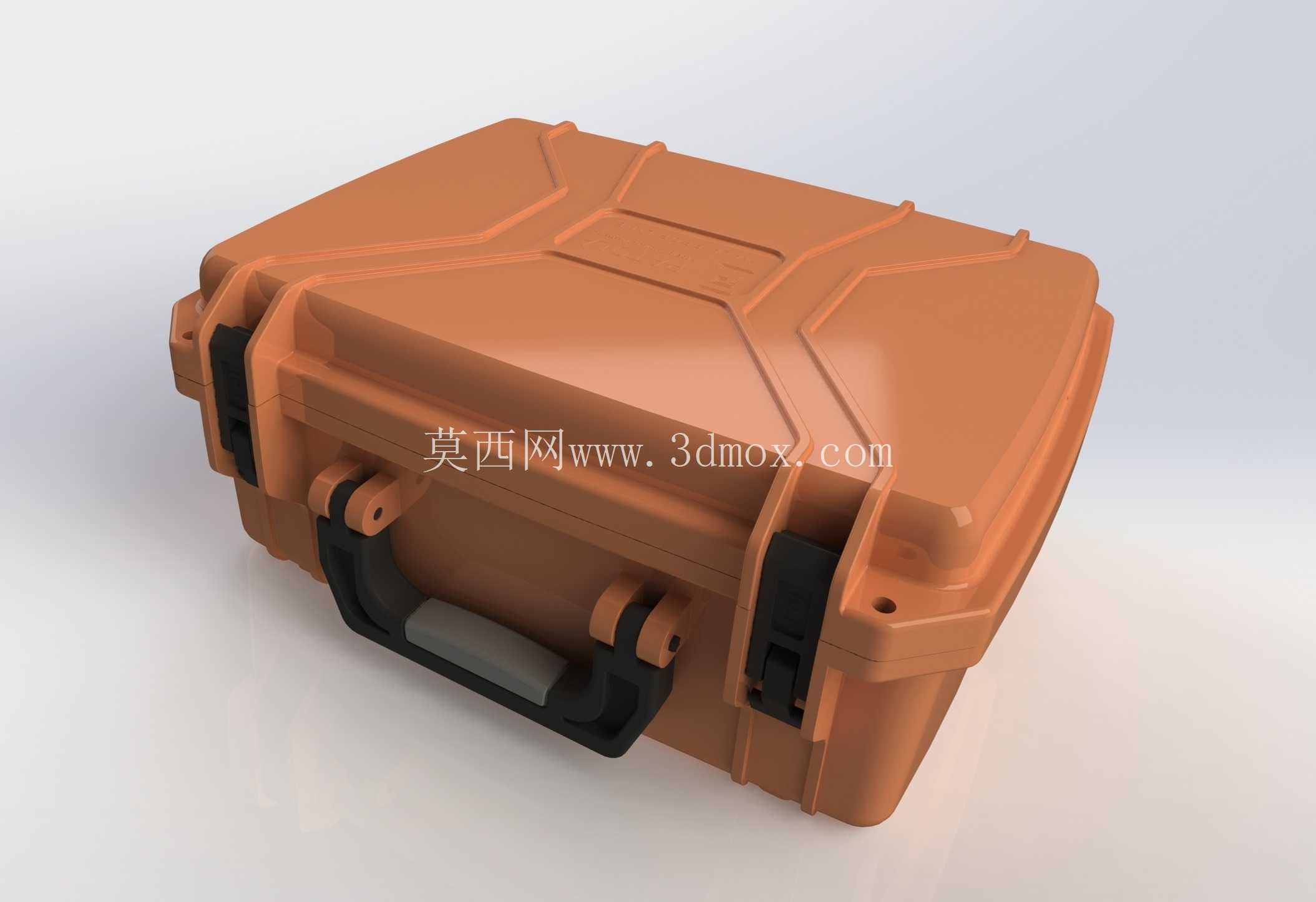

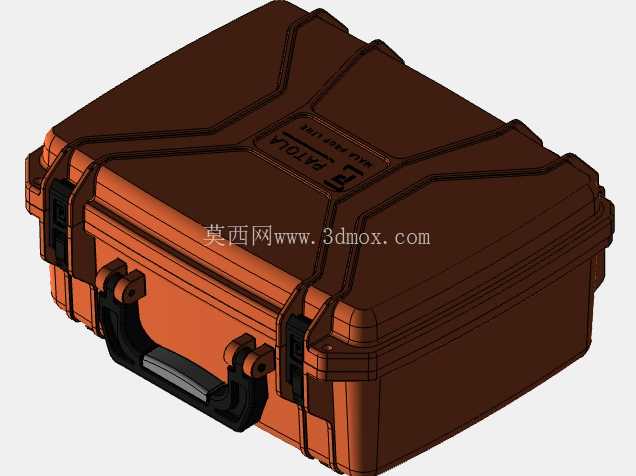

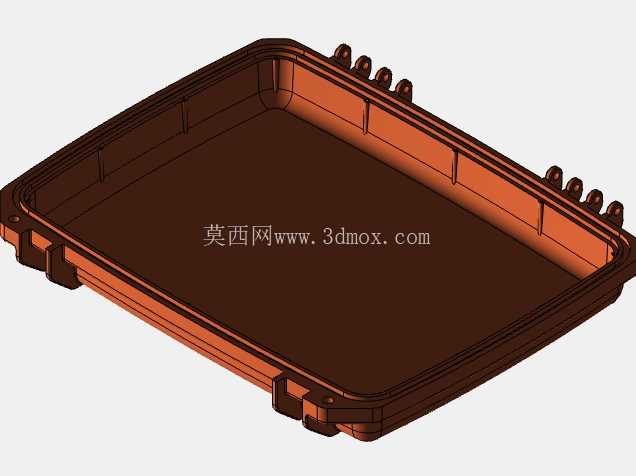

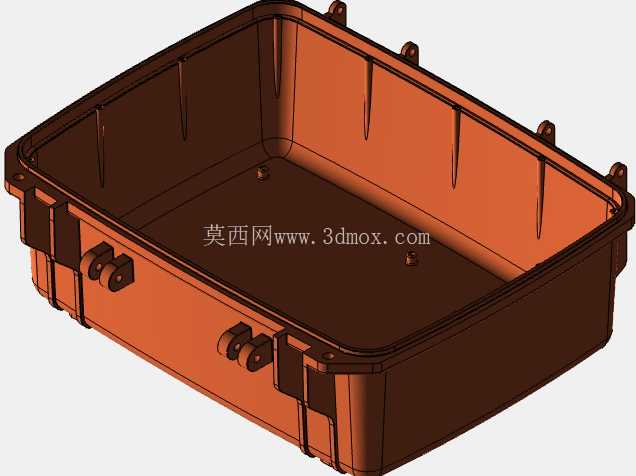

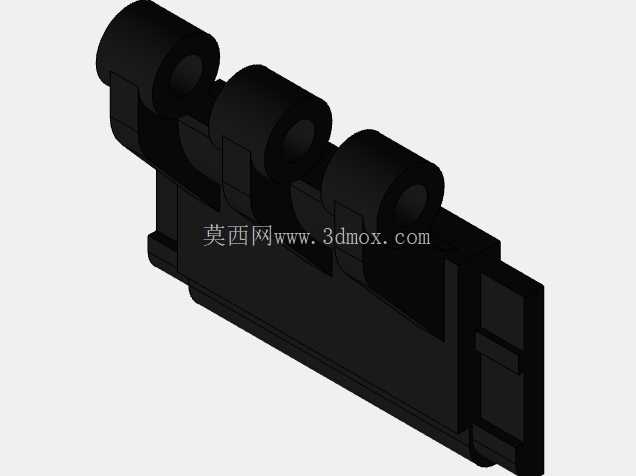

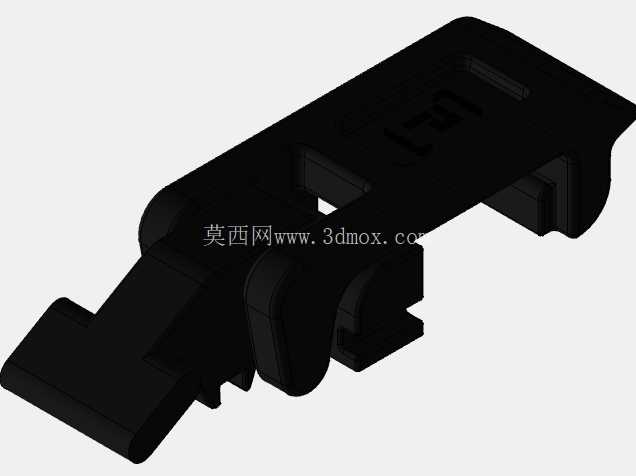

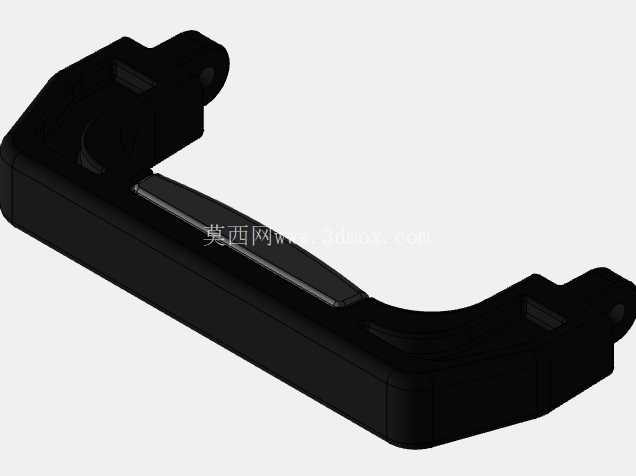

这款硬质防护储运箱的结构设计，核心围绕户外作业、工业现场的精密工具、小型检测设备、易损零部件的储运防护需求展开，在野外勘探、机电维保、应急抢修、户外测绘等场景中，这类防护箱需要同时满足抗冲击、防尘防水、便携转运、堆叠存储的多重使用要求，避免内部装载的精密器件在运输、携带过程中受磕碰、受潮、进尘导致损坏。从整体结构来看，箱体采用上下对合的扣合结构，上盖表面设计了多道交错的加强筋结构，并非单纯的外观造型设计，这些加强筋沿着箱体受力的主要方向分布，当箱体受到外部挤压、重物堆叠或者意外跌落冲击时，加强筋能够将局部受力快速分散到整个盖体平面，避免局部应力集中导致箱体开裂或者变形，同时上盖的内凹造型也能在多箱堆叠时起到限位作用，防止上层箱体滑落。箱体的开合锁扣设置在箱体两侧，采用侧装式的弹性卡扣结构，卡扣根部设计了铰接转轴，配合卡扣自身的弹性形变余量，扣合时能够产生足够的锁紧力，让上下箱体结合面的密封胶条保持均匀的压缩量，实现可靠的防尘防水密封效果，同时卡扣外侧设置了防护凸台，在箱体侧面受到碰撞时，凸台会先接触碰撞物，避免锁扣直接受冲击断裂失效。箱体正面设置了内嵌式的提手结构，提手的握持部分做了弧形贴合设计，表面覆盖软质防滑层，提手的铰接座采用内嵌式安装，完全嵌入箱体正面的安装槽内，提手在收起状态下不会突出箱体表面，避免搬运、堆叠过程中提手被剐蹭拉扯导致损坏，同时铰接位置设计了限位结构，提手拉起至握持角度后会自动限位，不会出现过度翻转导致握持不稳的情况。箱体的边角位置都做了加厚的圆弧过渡处理，这部分是箱体跌落时最先接触地面的位置，加厚的壁厚配合圆弧造型能够有效吸收冲击能量，减少传递到箱体内部的冲击力，同时边角位置预留了加装防护垫或者堆叠定位销的安装位，可根据使用需求拓展附加功能。从安装边界和尺寸适配来看，箱体内部预留了整块的储物空腔，可根据装载物品的形状定制缓冲海绵内衬，上盖内侧也预留了安装文件袋、网兜的固定点位，能够收纳小型配件、纸质说明文件等物品；箱体的整体外轮廓尺寸兼顾了便携性和装载量，既可以单人手提转运，也能够适配多数车载储物空间、货架层板的尺寸要求，箱体底部设计了防滑凸点，放置在光滑表面时不会轻易滑动。在结构细节的设计上，上下箱体的结合面采用了阶梯式止口结构，配合内嵌的密封胶条，相比平面贴合的结构，阶梯止口能够在胶条出现轻微老化形变时依然保持密封性能，同时能够阻挡液体直接冲刷胶条位置，提升防水可靠性；箱体的合页位置采用了一体化的铰接结构，与箱体本体材质一致，避免了金属合页容易锈蚀、松动的问题，铰接位置的转动间隙做了严格控制，开合过程无明显旷量，长期使用也不会出现上下箱体错位的情况。这类防护箱的材质选用上通常采用高强度工程塑料，具备耐低温、抗老化、耐化学腐蚀的特性，能够在-30℃到70℃的环境温度范围内正常使用，不会因为低温变脆或者高温软化，适合在各类复杂户外环境、工业车间环境中长期使用，相比传统的金属工具箱，自重更轻，不会生锈，绝缘性能更好，适合存放带电作业工具、精密电子检测设备。
