四轮差速避障移动小车结构设计

这款轮式移动底盘的结构设计，核心围绕小型移动作业场景的导航避障需求展开，整体采用四轮差速驱动布局，在结构紧凑性与越障通过性之间做了针对性平衡。从实际应用场景来看，这类底盘可搭载不同功能模块适配多类作业需求：家用场景下可拓展吸尘模块完成自动清洁作业，工业场景中可搭载检测传感器完成狭窄管廊、高危化工车间的环境巡检任务，在存在有毒有害气体、高温辐射等人员无法直接进入的危险环境中，可替代人工完成数据采集、定点巡查等工作，避免人员暴露在风险环境中。

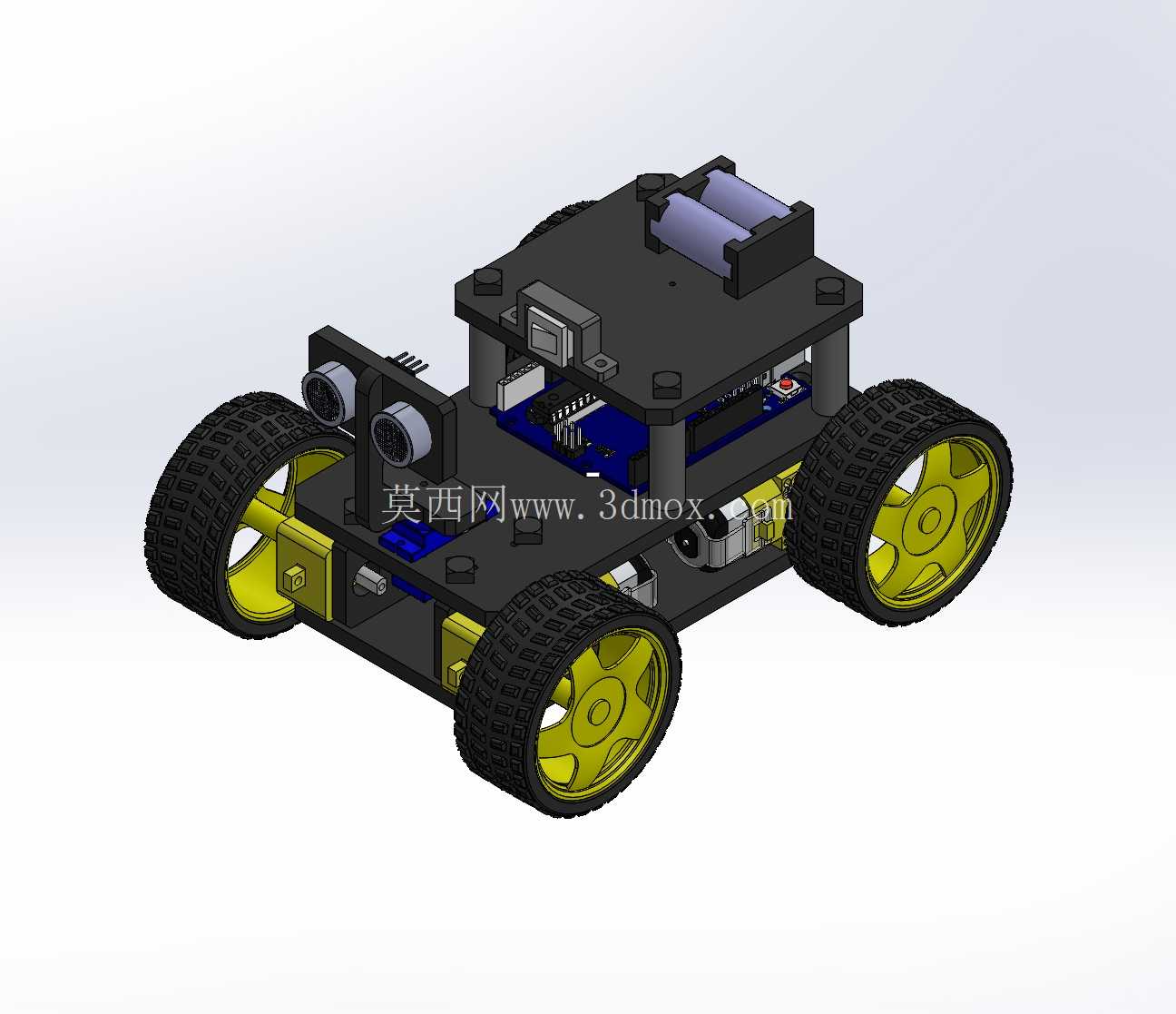

底盘的动力布局采用左右侧轮组独立驱动的方案，四个橡胶越野纹路轮胎分别通过轮座与底盘主体连接，左右两侧各两个轮组由独立动力输出单元驱动，通过两侧轮速差实现转向，无需额外设计转向舵机结构，既压缩了整体结构高度，也降低了传动环节的故障点。轮胎选用大颗粒纹路的橡胶材质，配合黄色轮毂的加强筋结构，在瓷砖、水泥地、短绒地毯等常见室内地面都能提供足够抓地力，避免起步、转向时出现打滑偏移，保证避障动作执行时的位移精度。

感知层的设计上，避障检测模块采用前置双探头布局，安装在底盘前端的立式支架上，探头安装角度预留了上下微调的结构余量，可根据实际作业场景的检测距离需求调整俯仰角度，覆盖底盘前方0.1米到3米范围内的障碍物检测区域，避免出现近距离检测盲区。上层安装板预留了多组标准化安装孔位，除了当前搭载的电池组、控制电路板之外，还可拓展安装机械臂、气体检测模块、图像采集摄像头等不同功能组件，孔位间距按照通用小型电子模块的安装尺寸设计，无需额外打孔即可完成拓展组件的固定。

结构分层设计上，整体采用上下两层板的堆叠布局，下层板作为动力层，集成轮组安装座、驱动电机、传动结构，所有动力线路沿板件预留的走线槽排布，避免线路外露被轮组卷入造成损坏；上层板作为功能层，用于固定控制板、电池组以及拓展功能模块，两层板之间通过铜柱支撑固定，支撑柱的高度预留了足够的散热空间，保证驱动板、控制板工作时产生的热量可以自然流通散出，不会因为空间密闭造成元器件过热宕机。电池安装位设计了可调节的固定卡扣，可适配不同尺寸规格的小型锂电池组，卡扣采用弹性压片结构，更换电池时无需拆卸额外螺丝，可快速完成电源更换，提升连续作业时的换电效率。

安装边界方面，整体底盘长宽尺寸控制在200毫米*150毫米范围内，整体高度不超过100毫米，可轻松通过高度120毫米以上的家具底部、设备间隙等狭窄空间，最小转弯半径为0，可实现原地转向，适配空间局促的作业场景。轮组的安装位置突出底盘主体边缘，在发生侧面碰撞时，轮胎可首先接触碰撞物体，避免冲击力直接作用在底盘板件与内部元器件上，起到一定的缓冲防护作用。前端的传感器支架与底盘主体采用可拆卸连接，若需要更换其他类型的检测传感器，只需更换对应安装支架即可，无需改动底盘主体结构，提升了整体结构的通用性。

从设计思路来看，整个结构没有采用冗余的复杂传动部件，所有受力部位都做了加厚处理，轮座与底盘板件的连接位置增加了三角加强筋，避免长时间行驶震动造成连接部位松动。线路连接位置都预留了接插件固定位，避免设备移动过程中接插件松脱造成信号中断。整体结构的零部件大多采用板材切割加工，加工工艺简单，装配难度低，后期维护更换零部件的成本也相对较低，适合作为小型移动机器人开发的基础底盘使用，开发者可根据自身功能需求在这个基础结构上做针对性拓展，无需从零开始设计底盘动力结构，缩短开发周期。
