大吨位液压站动力单元结构设计

这套液压动力单元主要面向大吨位冲压成型工况配套，作为300吨级液压机的核心动力输出部分，在汽车覆盖件冲压、厚板金属成型、重型构件压装等场景中承担压力供给与动作控制的核心作用，区别于小型集成液压站，该单元在设计阶段优先考虑了大流量输出下的运行稳定性与长时间满载工况的散热冗余，避免连续冲压作业中出现油温过高、压力波动超差的问题。

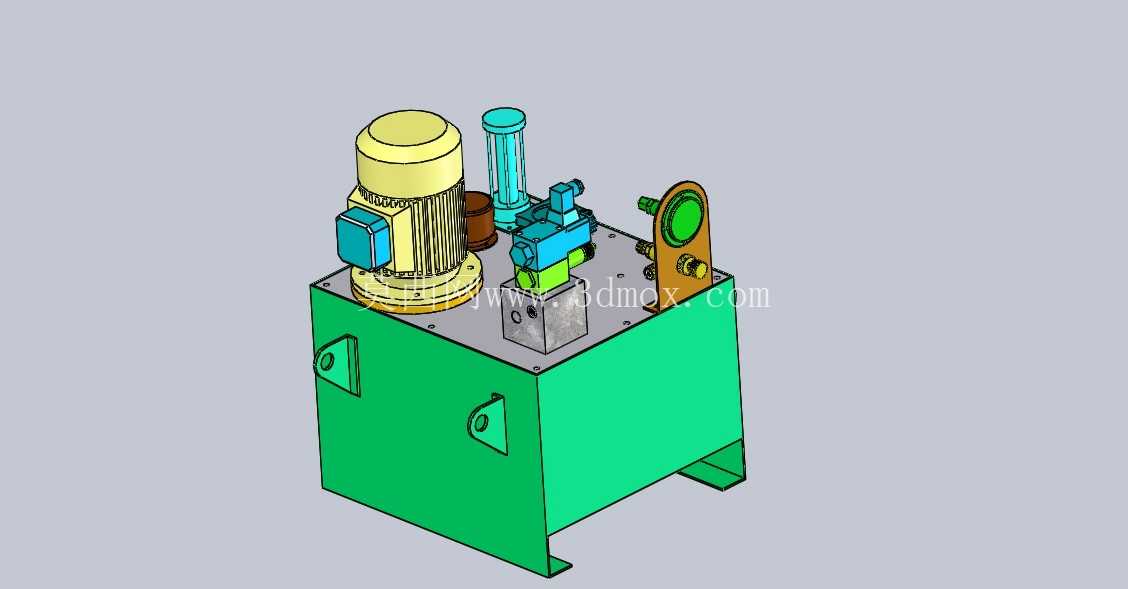

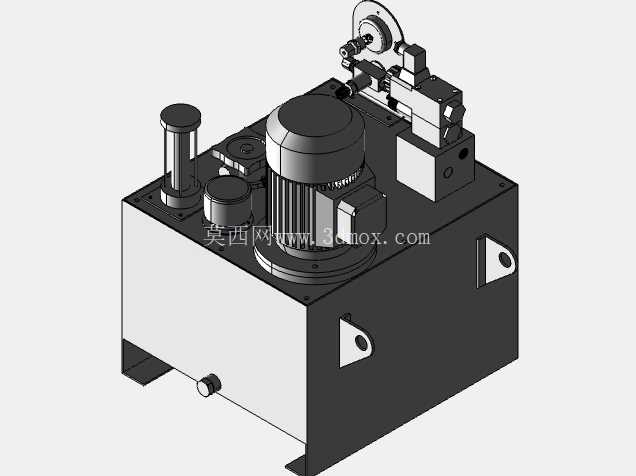

从结构布局来看，整体采用下置油箱、上置元件的集成式布局，油箱主体采用方形焊接箱体结构，底部预留支撑脚安装位，安装时可直接通过膨胀螺栓固定在车间硬化地面，无需额外搭建安装基座，油箱侧壁预留了清洁检修口、液位计安装位与油温检测接口，日常维护时无需拆解上部元件即可完成油箱内部清理与油液更换。上部安装面板采用整块钢板铣削加工，所有阀组、泵组、动力元件均直接固定在面板上，减少了外接管路的接头数量，从根源上降低了高压工况下的渗漏风险，同时集成式的阀块设计将溢流阀、单向阀、换向阀的流道整合在阀块内部，相比管式连接结构压力损失降低15%以上，响应速度也更快，能够匹配大吨位压机快速下行、慢速加压、保压泄压、快速回程的动作时序要求。

动力端采用立式电机与柱塞泵直连的传动结构，省去了皮带传动或联轴器传动的额外空间占用，传动效率更高，电机旁设置的独立风冷冷却器可根据油温自动启停，在连续作业工况下将油温控制在合理区间，避免油液黏度变化导致的压力不稳。面板上设置的压力表与压力调节组件可直观观测系统输出压力，操作人员可根据不同冲压工艺的需求调整系统压力上限，适配不同厚度、不同材质板材的冲压需求，避免压力过大导致的模具损伤或压力不足造成的成型缺陷。油箱侧面设置的吊耳结构方便设备进场安装时的吊装转运，针对车间内设备移位的需求也能快速完成吊装作业，无需额外焊接吊点。

在安装边界设计上，整体外形尺寸充分考虑了标准车间的通道宽度与设备安装空间，设备进场时可直接通过标准车间大门，无需拆解主体结构，上部元件的布局预留了足够的操作空间，日常更换滤芯、调节压力、检查管路时操作人员无需探身到设备缝隙内即可完成操作，阀组与电机之间预留的散热间隙也能避免电机运行时的热量传导到阀组，延长密封件的使用寿命。回油区设置的过滤装置可对回油进行多级过滤，避免金属碎屑、杂质进入泵体造成柱塞磨损，延长核心元件的使用寿命，针对冲压工况下可能出现的瞬时压力冲击，系统在主油路设置了蓄能器缓冲结构，可吸收瞬时压力峰值，减少管路振动与液压冲击带来的密封件损坏、管路接头松动问题。

从实际应用角度出发，该结构设计充分考虑了冲压车间的复杂工况，所有外露元件均做了防磕碰防护，接线区域设置了独立的接线盒，避免车间内的油污、粉尘进入接线端造成接触不良，油箱底部的放油口设置在最低位置，换油时可完全排空箱内残油，避免旧油残留污染新油。整体结构没有冗余的装饰性设计，所有结构设计均围绕功能实现、维护便捷、运行稳定三个核心方向展开，能够满足重型冲压生产线长时间连续运行的动力需求，也可作为其他大吨位液压设备的动力单元进行适配，通过调整阀组参数与泵组排量即可匹配不同压力等级、不同流量需求的主机设备。
