DIN导轨安装式cpCOmini控制器结构设计

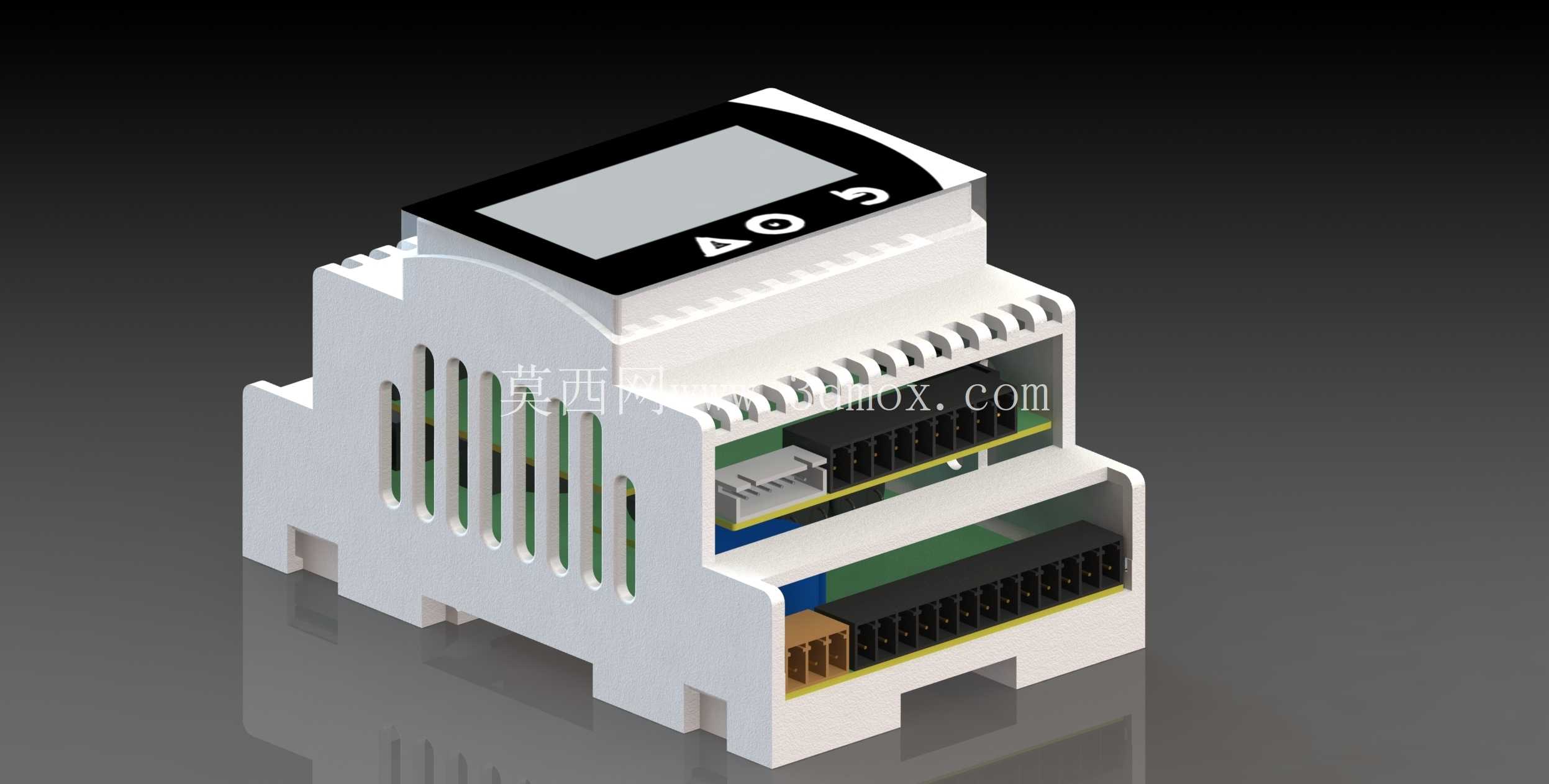

这款导轨式安装的控制单元，在工业现场的分布式控制场景里适配性极强，日常多用于小型设备的逻辑控制、信号采集与本地参数调试，常见于成套电气柜内的分布式IO扩展、小型单机设备的核心控制节点，或是楼宇自控、小型产线的工位级控制单元，不需要占用柜内过大安装空间，适配标准DIN导轨的安装方式，能和断路器、端子排、继电器等常规柜内元件并排安装，兼容现有电气柜的布线与排布规范。从结构设计来看，整体采用上下分层的模块化布局，上层为带操作按键与显示区域的人机交互段，按键采用凸起式实体设计，戴劳保手套操作也能准确触发，显示区域做了下沉式防护，避免日常柜内作业时被工具剐蹭划伤；中层与下层为接口与电路板安装腔，侧面开有等距排布的通风槽，槽孔方向顺着柜内常规空气对流方向设置，能在无额外散热风扇的情况下，依靠自然对流带走板卡工作产生的热量，避免密闭腔体内热量累积导致元件寿命衰减。安装结构上，底部做了标准DIN导轨的卡扣结构，不需要额外打孔固定，对准导轨按压即可完成卡装，拆卸时用一字螺丝刀撬动底部卡扣即可快速取下，单人就能完成现场更换与维护，安装边界完全符合常规电气柜内元件的排布间距要求，左右两侧预留的接线空间足够容纳多芯控制线的弯折半径，不会出现接线后线缆过度弯折导致线芯断裂的问题。外壳采用阻燃ABS材质注塑成型，表面做细磨砂处理，既不容易残留柜内的灰尘与污渍，也能在一定程度上抵抗现场的轻微酸碱气体腐蚀，外壳的拼接缝隙做了错位止口设计，能阻挡柜内作业时产生的金属碎屑、灰尘落入腔体内部，避免板卡出现短路风险。接口部分采用分层排布的端子设计，强弱电接口分侧布置，减少信号干扰，端子座做了防呆设计，插错方向无法装入，避免现场接线时误插导致的设备损坏。从建模细节来看，所有安装卡扣的配合间隙、通风槽的开孔尺寸、按键的行程空间都做了1:1的还原，外壳的拔模角度、加强筋的排布位置都符合注塑加工的工艺要求，不会出现无法开模的结构问题，内部电路板的安装柱位置、接口的对位精度都按照实际装配公差做了预留，能直接用于结构验证、安装干涉检查，也能作为电气柜排布设计时的占位模型，提前核对柜内空间是否满足安装要求，避免现场安装时出现元件干涉、布线空间不足的问题。这类小型导轨式控制器在实际应用中，往往不需要复杂的编程操作，多数场景下通过面板按键就能完成参数设置，搭配对应的扩展模块就能实现温度采集、开关量控制、模拟量输出等功能，对于小型设备的改造、分布式控制节点的搭建来说，能大幅减少柜内的布线工作量，相比传统的大型PLC控制方案，成本更低、安装更灵活，也不需要占用太多柜内空间，非常适合小型单机设备、老旧设备改造、工位级控制这类对空间与成本敏感的应用场景。在结构设计阶段，这类产品往往需要重点考虑现场安装的便捷性、接线的操作空间、长期工作的散热性能，以及柜内复杂电磁环境下的抗干扰能力，这款模型的结构细节完全还原了实际产品的设计考量，外壳的接地柱位置、屏蔽层的安装结构都有体现，能为同类导轨式电气元件的结构设计提供参考，也能用于电气设计阶段的元件排布仿真，提前验证安装位置的合理性。
