在民用小家电、工业加热设备、电源配套温控回路的设计选型中,这类突跳式双金属温控元件是热保护回路里的核心被动触发部件,日常接触的电热水器、暖风机、干式变压器配套温控回路、小型加热模组里,都能见到同结构产品的应用,它不需要额外的控制电路供电,依靠内部双金属片受热产生的形变突跳来实现触点的通断,属于无源式温度保护与控制元件,可靠性远高于需要配套采样电路的电子式温控方案,在过载过热的极端工况下也能可靠触发断开回路,避免设备超温引发的安全隐患。

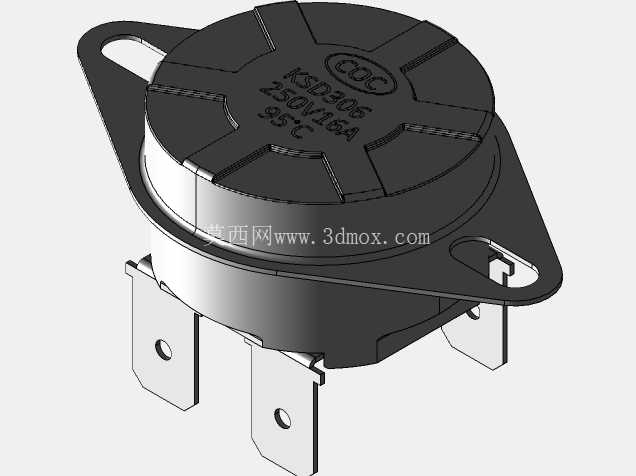

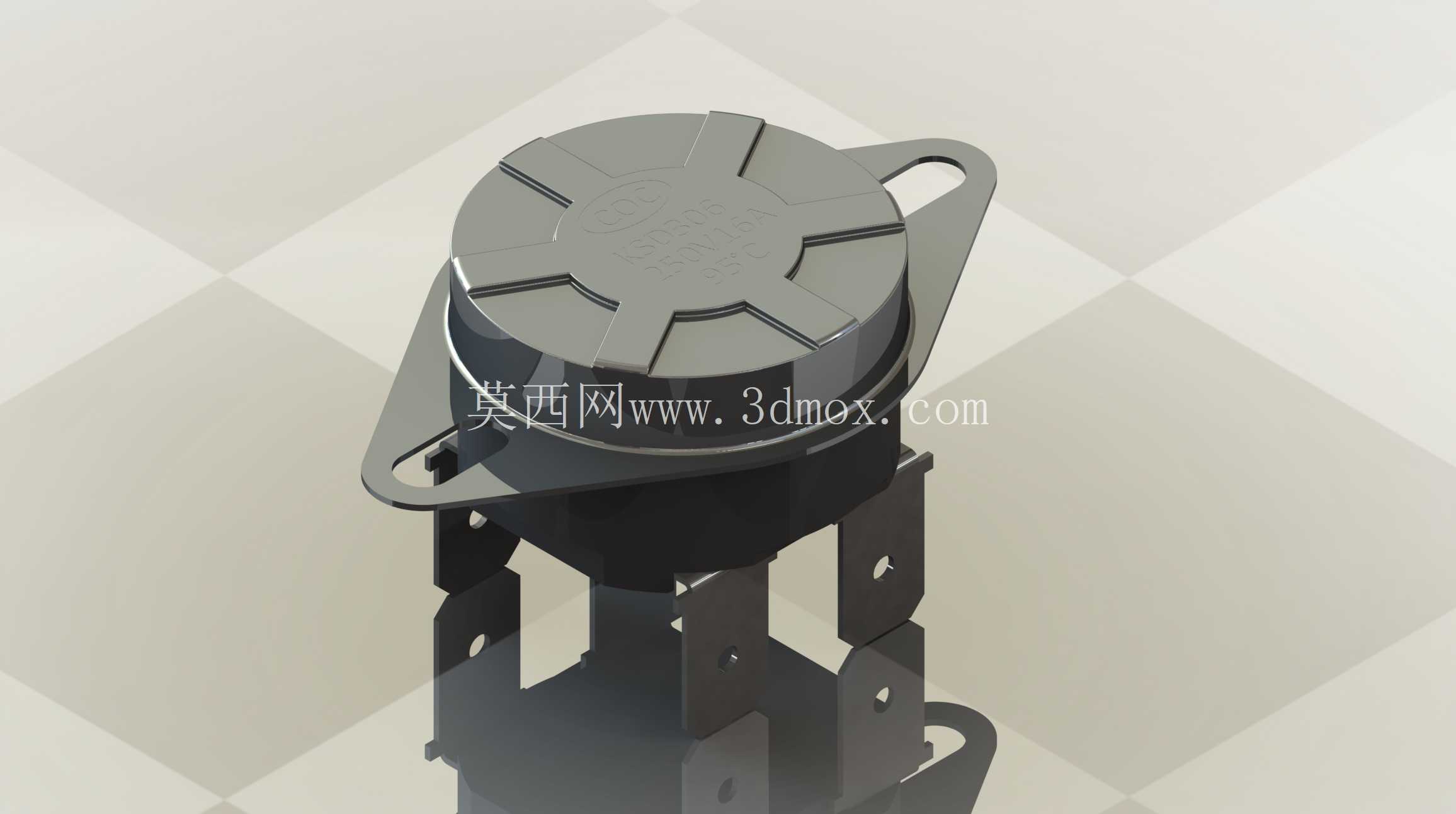

从结构设计来看,这款元件采用圆形密封金属上盖作为感温面,安装时上盖平面需要紧密贴合被控温设备的发热面,才能保证温度传导的响应速度,避免因热阻过大导致的温控动作滞后。上盖表面做了六处径向的加强凸筋,一方面是强化上盖的结构强度,避免安装压合时出现形变挤压内部双金属片导致动作温度偏移,另一方面凸筋形成的凹凸结构也能在一定程度上增加和安装面的接触摩擦力,防止长期使用过程中出现移位。侧边延伸出的带安装孔固定耳是核心安装定位结构,安装孔的孔径适配常用的M3/M4规格固定螺丝,固定耳和主体外壳采用一体冲压成型结构,没有额外的拼接缝隙,能提升整体的抗振动性能,适配有一定振动工况的设备安装场景。

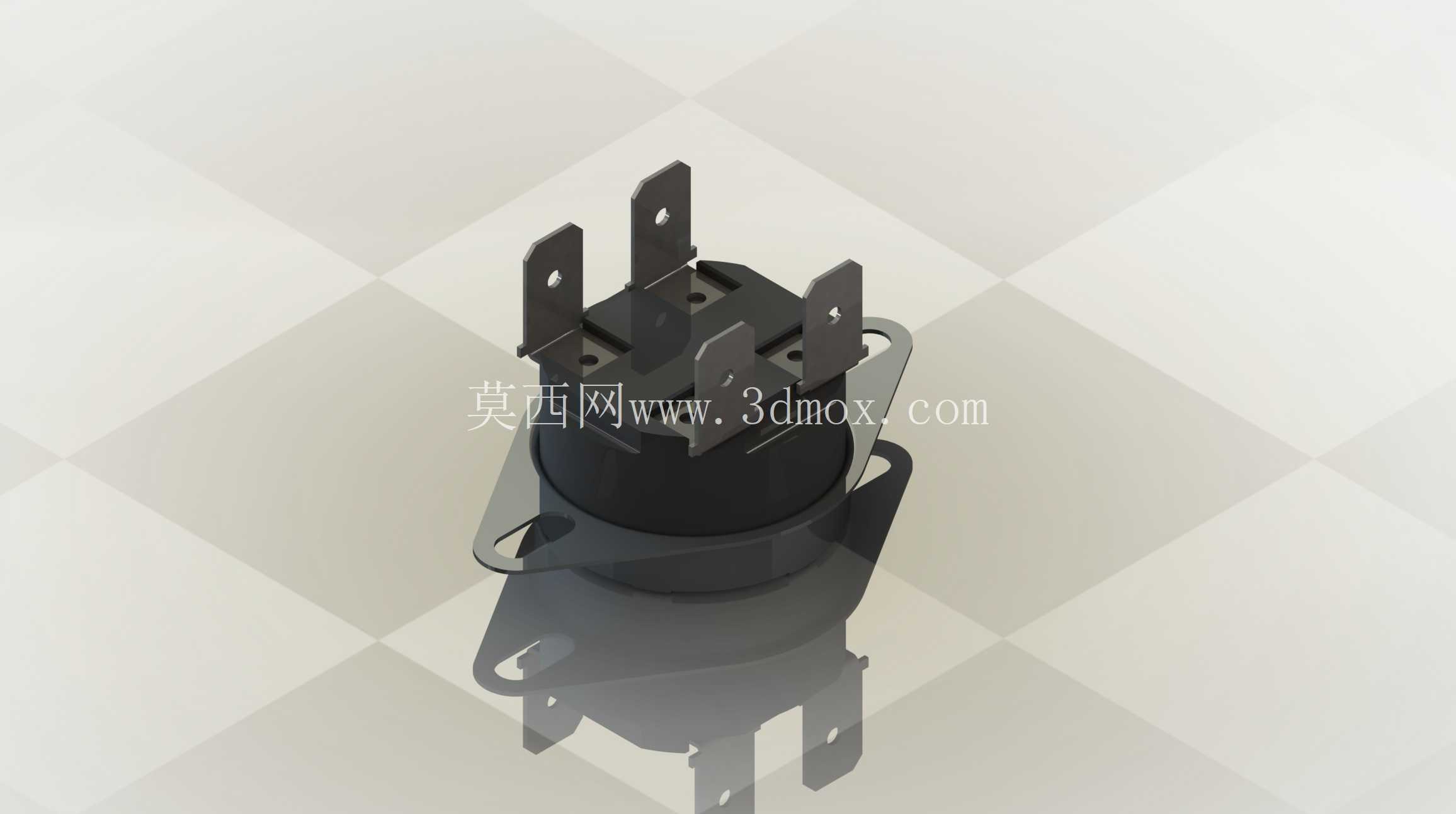

下方引出的两对接线端子是这款产品区别于常规单回路温控的核心设计,两对端子可以同时实现两路回路的同步通断控制,在需要同时切断火线零线的二类电器中,这种双端子结构不需要额外搭配两个独立温控器,能大幅缩小温控组件的安装占用空间,也能避免两个独立温控器因感温位置差异导致的动作不同步问题。端子采用镀镍铜材冲压成型,表面做了防氧化处理,接线时可以采用插簧快速插接,也可以直接用螺丝压接导线,适配不同生产场景的装配工艺需求。端子和主体外壳之间做了绝缘耐温衬套隔离,能满足强电回路的绝缘耐压要求,避免高压回路和金属外壳之间出现爬电击穿的风险。
设计这类温控元件的三维模型时,首先要明确安装边界的尺寸约束:固定耳的安装孔中心距、感温面的平面度要求、端子的伸出长度与相对位置都是需要严格控制的公差项,一旦安装孔位出现偏差,现场装配时就会出现无法对位锁付的问题;如果端子伸出长度不足,会导致插簧插接后接触不良,过长则会和周边其他金属部件出现安全距离不足的问题。建模过程中需要重点还原内部双金属片的动作行程空间,虽然外观模型不需要完全复刻内部的触点与弹片结构,但外壳内部的空腔尺寸需要和实际产品保持一致,方便后续做整机的干涉检查时,能准确预留出元件的安装空间,避免和周边的结构件出现碰撞。
实际选型应用时,这类温控器常被布置在发热元件的近端位置,比如变压器绕组的表层、加热管的固定支架、电机的端盖位置,感温面和被控温面之间通常会涂抹薄层导热硅脂来降低接触热阻,保证温度采样的准确性。它的动作温度是出厂时通过双金属片的成型挠度校准好的,现场使用时不需要额外调整,当被控温面温度达到标称动作温度时,内部双金属片瞬间突跳带动触点断开回路,当温度下降到复位温度值时,双金属片复位带动触点重新闭合,实现回路的自动通断控制,部分型号也可以根据需求做成手动复位结构,在超温断开后需要人工按压复位才能重新接通回路,避免故障未排除时设备反复重启引发的安全问题。
从结构可靠性角度看,这款产品的金属外壳采用卷边压合密封工艺,把内部的双金属片、触点组件完全密封在外壳内部,能有效阻挡使用环境中的灰尘、水汽进入内部触点区域,避免触点氧化接触不良,提升产品的使用寿命,在潮湿多尘的工业应用场景下,这种密封结构的优势会更加明显。建模时还原卷边位置的圆角结构,能让模型的渲染效果更贴近真实产品的工艺细节,也方便后续做装配仿真时准确模拟压合安装的受力情况。
在做整机结构布局时,需要注意这类温控器的周边不能布置过高的发热元件,避免周边热源的热辐射影响温控器的感温精度,同时接线端子的走线需要和周边的尖锐结构保持足够的安全距离,避免导线绝缘层被划破引发短路风险。固定耳的锁付扭力需要控制在合理范围内,扭力过大会压坏固定耳甚至导致外壳形变,影响内部动作机构的正常工作,扭力过小则会导致感温面和被控温面贴合不紧密,增加热阻导致温控动作滞后。
