带保险丝与按钮的嵌入式C14面板接插件

在各类台式工控设备、桌面型检测仪器、中小型商用电气柜的电源输入回路设计中，这类集成了保险丝座与电源按钮的C14面板接插件是应用频率极高的基础部件，很多刚入行的结构工程师在做整机电源接口选型时，往往会分开采购独立C14插座、外置保险丝座、船型开关三个零件分别开孔安装，不仅会让设备后面板的开孔数量变多，增加钣金加工的工序成本，还容易因为三个零件的安装公差累积，出现装配后缝隙不均、操作手感不一致的问题，而这种一体化集成的结构件，刚好能解决这类分散安装带来的诸多问题。

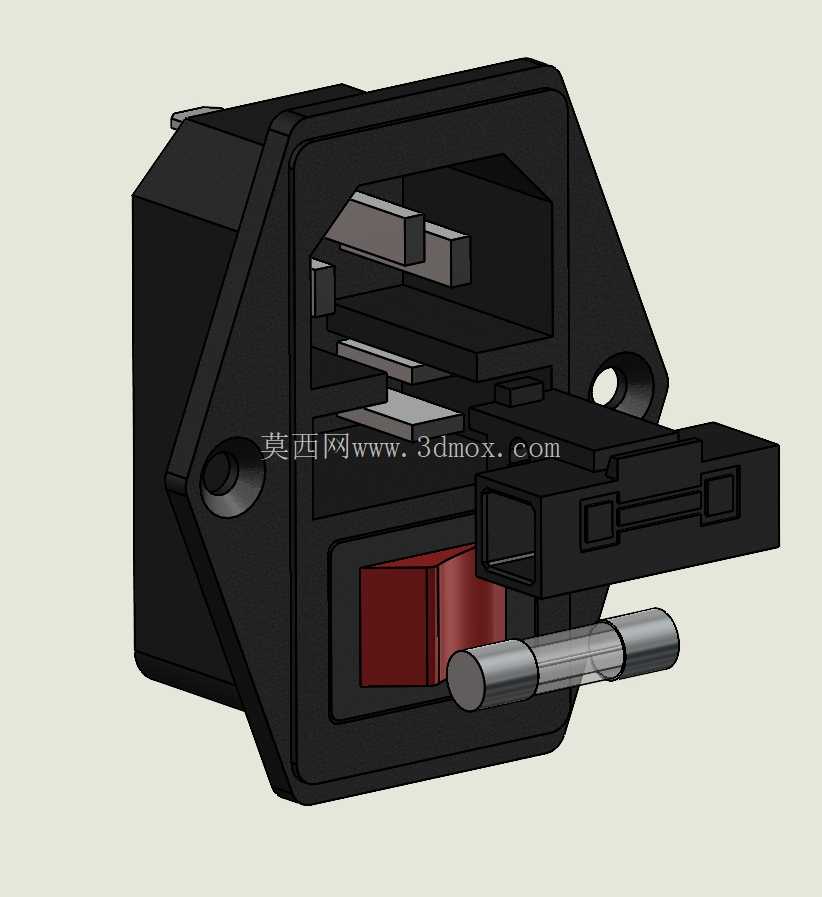

从实际功能逻辑来看，这个部件把三个核心电源回路的功能整合在了同一个壳体内部：最外侧的C14接口是标准的市电输入接驳端，完全匹配常规品字尾电源线的插拔尺寸，不需要做额外的接口适配；集成的保险丝舱直接串联在火线输入回路中，更换保险丝时不需要拆开设备整机外壳，只需要从面板外侧撬开保险丝舱的密封盖就能完成替换，日常运维的效率比内置保险丝座高很多；自带的红色按钮是双路断开式的电源开关，按下后可以同时切断火线与零线的回路，比单路开关的安全冗余更高，避免设备出现零线带电的潜在风险。

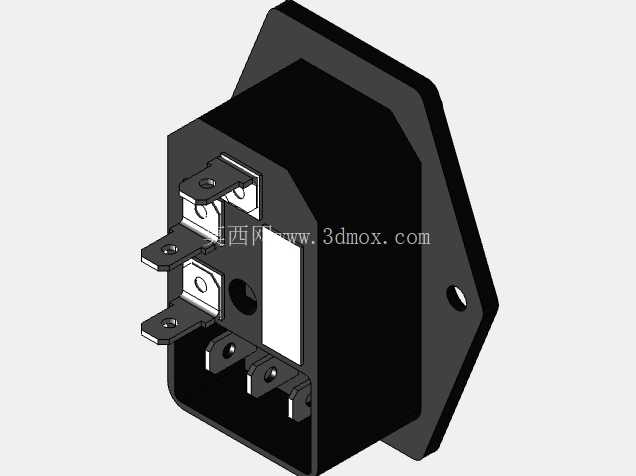

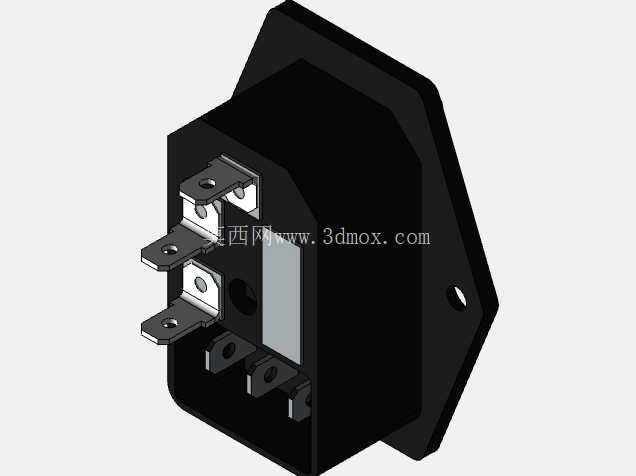

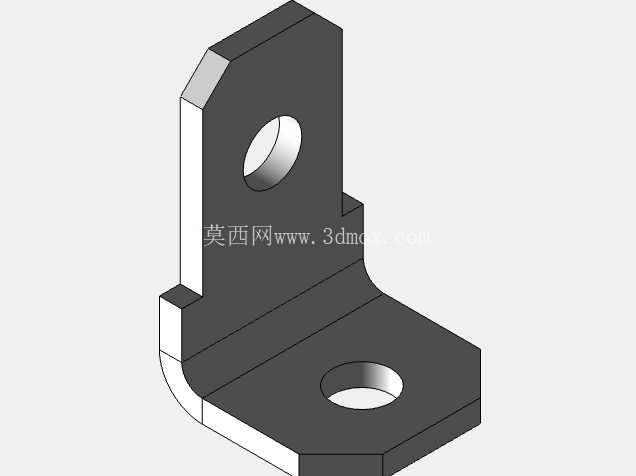

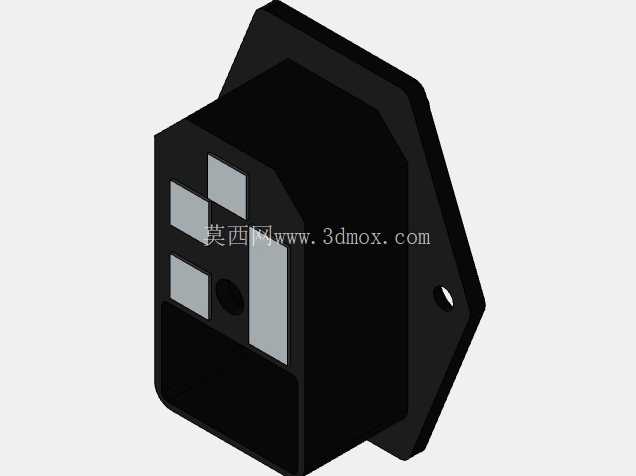

做结构设计时，这个部件的安装边界需要重点核对：它采用法兰式面板安装结构，两个带安装孔的固定耳直接贴合在设备面板的内侧，安装孔的中心距是严格按照行业通用标准做的，不需要单独定制开孔尺寸，面板上只需要开出一个对应主体轮廓的矩形避让孔，就能把整个部件从外侧推入，再从内侧用两颗螺丝锁紧固定耳即可完成安装，装配工序比分散安装三个零件减少三分之二。主体外壳采用阻燃级的黑色工程塑料注塑成型，所有插拔接触的铜件都做了镀镍防锈处理，长期在多尘、温湿度有波动的车间环境下使用，也不容易出现接触氧化导致的接触不良问题。

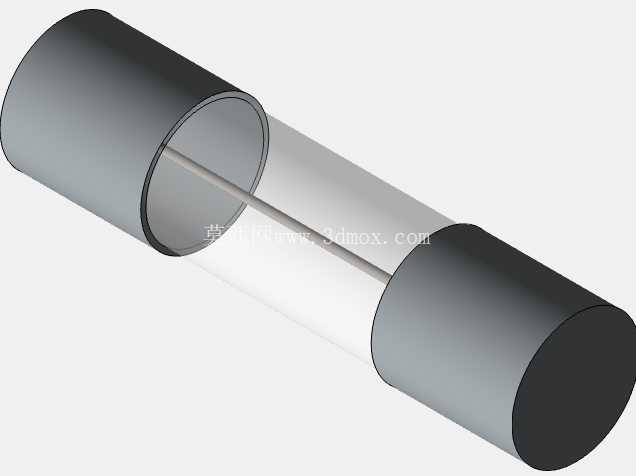

内部的导电结构排布做了充分的安全间隙设计，带电部件之间的爬电距离完全满足强电回路的安全规范，不会因为内部积尘或者凝露出现拉弧短路的问题；保险丝舱的位置做了防呆设计，只能对应规格的保险丝才能装入，避免运维时误用过大电流规格的保险丝，失去过载保护的作用；按钮的按压力度做了调校，既不会因为运输振动出现误触发，也不会因为按压力度过大导致日常操作手感生涩；插拔接口的内部弹片做了弧度优化，电源线插头插入后的保持力足够，不会因为设备移动时的拉扯出现松脱断电的情况。

在做三维建模的时候，需要重点还原几个关键的配合尺寸：首先是法兰安装面的贴合公差，要保证安装后部件和面板之间没有明显缝隙，避免灰尘从缝隙进入设备内部；其次是按钮的行程空间，要预留足够的内部避让距离，避免按钮按下后和内部的其他结构件出现干涉；还有保险丝舱的抽拉行程，要保证舱盖拉出后有足够的空间更换保险丝，不会被面板边缘挡住；另外C14接口的插拔深度也要严格按照标准尺寸建模，避免出现插头插不到位或者插入过深顶坏内部结构的问题。很多工程师在建模时容易忽略安装耳的厚度尺寸，导致预留的面板沉台深度不对，最后装配时部件突出面板过多或者凹陷进去，影响整机的外观一致性。

这类集成式接插件相比分散安装的方案，除了装配效率更高之外，还能统一后面板的外观风格，所有操作部件都在同一个矩形区域内，设备后面板的视觉效果更整洁，对于需要做安规认证的设备来说，一体化部件的安全认证是齐全的，不需要分别对三个零件做安规核查，能缩短整机认证的周期。在选型时只要核对好额定电流参数与设备的整机功率匹配，就能直接套用标准开孔尺寸，不需要做额外的结构修改，对于快速迭代的设备项目来说，能有效缩短结构设计的周期，减少开模验证的成本。
