Temco双位ON拨动开关结构三维建模

做设备电气控制回路选型的时候，这类双位自锁式拨动开关是很常见的基础元件，很多低压控制回路里都能见到它的身影，不管是小型试验台的电源通断控制，还是改装设备的功能回路切换，甚至是车载改装电路的支路控制，都能用到这类结构的开关。这次建模的时候最先敲定的是安装螺纹的基准尺寸，这类开关普遍采用标准细牙螺纹做面板安装，建模时要把螺纹的有效旋合长度、安装面板的最大允许厚度都做准，因为实际装配的时候，安装螺母的旋合行程直接决定了开关能适配的面板厚度范围，要是这个尺寸做偏了，实际装配的时候要么螺母锁不紧，要么螺纹外露过多干涉内部走线。

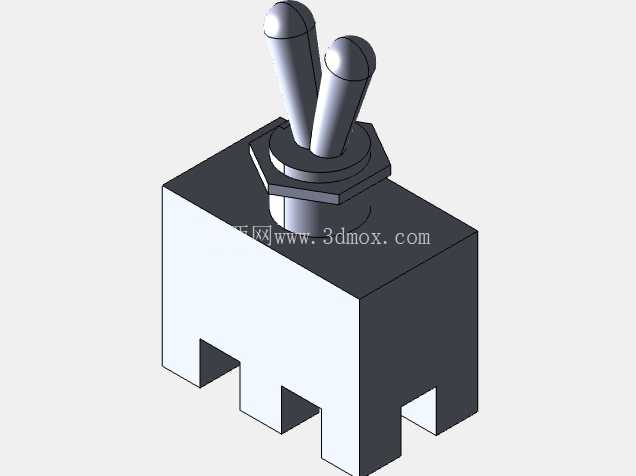

开关的拨杆是操作端的核心结构，建模时要还原拨杆的圆柱过渡、端部的圆弧倒角，实际操作的时候这个圆弧倒角能减少手指拨动时的硌手感，拨杆的摆动角度也要按照实际产品的行程做限位，两个ON档位分别对应两路回路的导通状态，拨杆摆动到对应档位时的自锁定位手感，是靠内部的弹簧钢珠结构实现的，不过这次做的是外部快速模型，内部的弹片结构没有做全细节，但外部的拨杆摆动角度、档位对应的位置关系完全和实物对齐，方便做装配干涉检查的时候模拟拨杆的活动范围，避免拨杆摆动时碰到周边的面板开孔边缘或者相邻元件。

开关本体的外壳部分，黑色的绝缘基座是酚醛树脂材质的建模还原，基座上的接线端子是快插式的焊片结构，建模时特意把焊片的厚度、开孔位置、相邻端子的间距做了准确还原，因为实际接线的时候，端子间距直接决定了绝缘套管的选型，要是间距做小了，套上绝缘管之后容易出现相邻端子挤压的问题，焊片的开孔尺寸也要和常用的接线螺丝匹配，底部销钉的定位尺寸完全参照端子的安装基准来定，保证模型导入装配体之后，接线端子的位置和实际PCB或者接线排的位置能对齐。

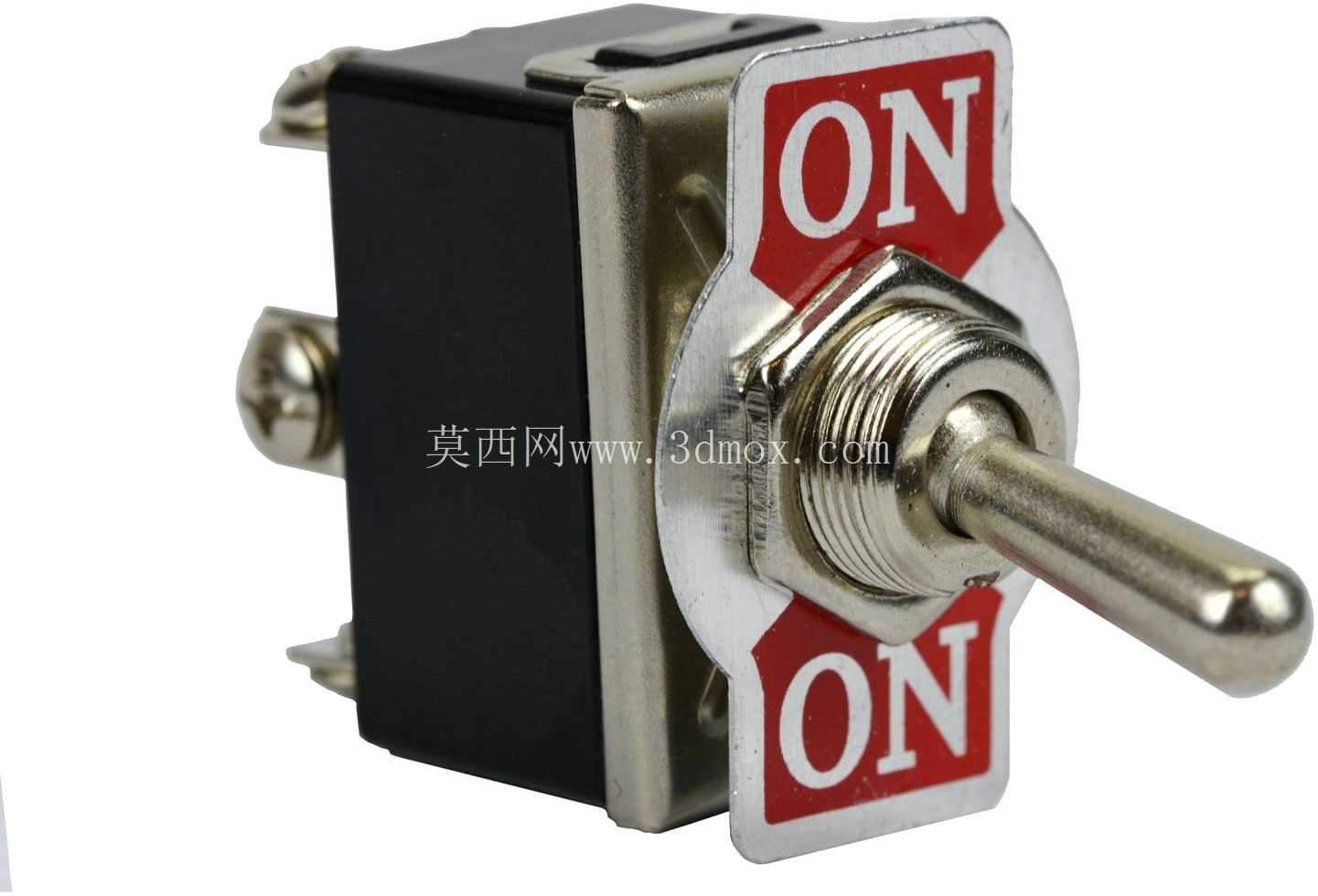

开关面板上的两个ON标识牌是金属冲压件，建模时还原了标识牌的折边结构，折边刚好卡在安装螺纹的基座卡槽里，不会随着拨杆转动，实际使用的时候不管拨杆扳到哪个档位，对应的ON标识都能清晰指示当前导通的回路，标识牌的红色底色和白色字体做了外观还原，方便做设备渲染的时候能呈现真实的视觉效果。安装垫片的结构也做了还原，金属平垫垫在安装螺母和面板之间，能增大接触面积，避免螺母锁紧的时候压坏面板表面，同时也能防止设备运行时的震动导致螺母松动。

从应用场景来说，这类开关的额定电流普遍适配低压小功率回路，不能直接用来控制大功率负载，一般都是接在控制回路里驱动继电器或者接触器的线圈，再由接触器去带主回路负载，建模的时候也考虑到了这个应用特性，所以端子的载流相关结构尺寸都按照小电流控制元件的标准来做，没有做大电流端子的冗余结构。在做设备面板布局的时候，这个模型可以直接导入装配体，用来检查开孔尺寸是否合适，拨杆操作空间是否足够，相邻元件之间的安全间距是否满足电气规范，比如两个相邻拨动开关之间的中心距要保证拨动手柄的时候不会碰到旁边的开关，这个模型的外形尺寸准确的话，就能在设计阶段提前规避这类装配问题，不用等到实际打样组装的时候才发现间距不够再返工改面板。

另外建模的时候也注意到了开关本体的金属外壳和绝缘基座的配合公差，金属外壳是冲压拉伸成型的，套在绝缘基座外面起到防护和屏蔽的作用，两者的配合间隙做了合理的还原，既不会因为间隙过大导致外壳松动，也不会因为间隙过小导致装配干涉。接线端子从绝缘基座伸出的长度也做了准确控制，保证接线的时候焊片有足够的长度用来压接端子或者焊接导线，同时不会因为伸出过长导致和金属外壳之间的绝缘距离不够。
