AdafruitVEML7700光传感器接线板结构设计

　　在做环境光检测类嵌入式项目的结构适配时，这类小型光感接线板的三维参考模型能省不少反复核对尺寸的功夫。日常做智能照明的亮度闭环控制、户外设备的光照强度采集、显示屏自动亮度调节模块的集成时，都需要把这类光感模块嵌入到设备壳体内部，提前拿到精准的三维结构数据，就能在壳体开模、内部支架设计阶段预留好对应的安装位与感光窗口，避免后期打样后出现模块装不上、感光面被遮挡的问题。

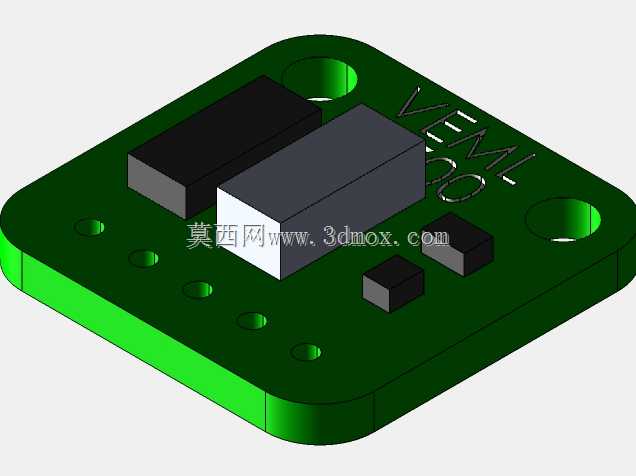

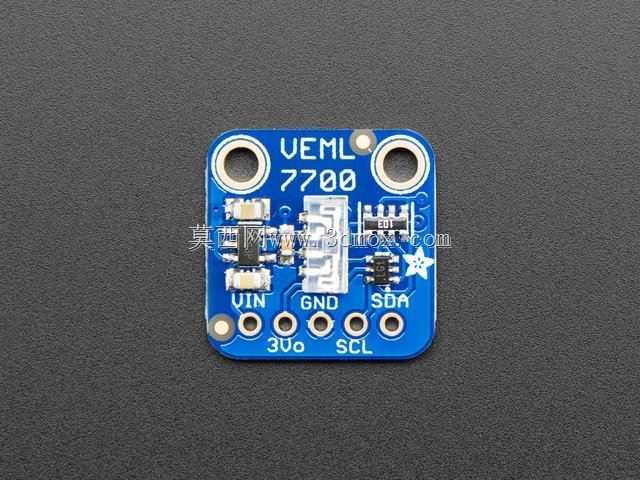

　　这款VEML7700光传感器接线板采用方形圆角PCB基材设计，板体四角设置了标准的M2安装孔位，两个对角的金属化安装孔可以配合铜柱或者螺丝直接固定在设备内部的安装平面上，安装孔中心距经过标准化设计，兼容通用的小型传感器模块安装支架，不需要额外定制固定件。板载接口采用标准的2.54mm间距排针布局，VIN、GND、SDA、SCL四个引脚一字排开，和常见的I2C接口传感器引脚定义保持一致，接线时可以直接对接杜邦线或者标准的PH2.0接插件，不需要额外调整线序。

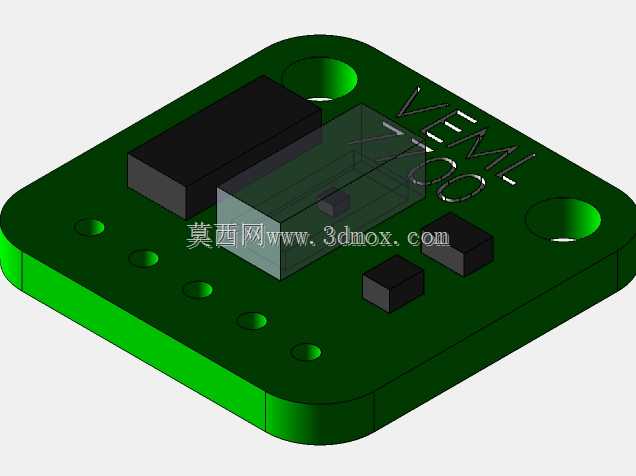

　　从功能设计上看，板上集成了VEML7700光感芯片的全部外围电路，包括电源滤波电容、上拉电阻以及电平匹配电路，不需要用户额外搭建外围电路就能直接接入3.3V或者5V的主控系统，I2C通信接口可以直接和Arduino、树莓派等常见主控板通信，采集0到120k lux范围内的光照强度数据，覆盖从昏暗室内到强光户外的全场景光照检测需求。感光芯片位于板体中心偏上的位置，设计安装位时需要注意在对应位置预留直径不小于5mm的通光孔，同时要避免周边结构件在感光面形成阴影，影响检测精度。

　　建模时需要重点把控几个关键尺寸边界：PCB板的整体厚度为1.6mm，是标准FR-4板材的常规厚度，排针焊接后突出板体背面的高度为7.5mm左右，正面元器件的最高高度为3.2mm，在做内部堆叠设计时，板体正反两面都需要预留至少1mm的安全间隙，避免元器件和周边结构件发生干涉。两个安装孔的中心到板边的距离为3mm，安装时选用M2*5的螺丝配合尼龙柱固定即可，不需要额外增加垫片，板边的圆角半径为2mm，在设计对应的安装槽位时，槽体的内圆角可以设置为2.2mm，方便模块顺利装入。

　　实际项目应用中，这类模块经常被集成到智能路灯的控制器里，用来检测环境亮度自动控制路灯开关；也会嵌入到智能家居的光照面板里，联动窗帘和灯光系统调节室内亮度；在工业现场的光照度监测点位，也能通过这类模块搭配采集终端实现光照数据的实时上传。做结构设计时除了要保证安装尺寸匹配，还要注意感光面的朝向要正对被测光源方向，避免板上其他元器件遮挡光线，同时如果是户外使用场景，要在感光窗口位置加装透明的PC防护片，防护片和感光芯片之间保留0.5mm左右的间隙，避免摩擦损伤芯片表面的感光层。

　　板上的丝印标识清晰标注了各个引脚的功能，建模时可以把丝印内容做简化处理，只保留关键的引脚标识和安装孔位参考，不需要还原全部丝印细节，重点保证板体轮廓、安装孔位置、排针位置、元器件高度这几个核心尺寸的精度，就能满足结构设计阶段的干涉检查、安装位预留的需求。在做整机装配模拟时，可以把这个模型作为标准件导入装配体，直接匹配对应的安装柱位置，检查周边的走线空间、接插件插拔空间是否充足，提前发现结构设计里的冲突问题，减少后期打样迭代的次数。
