小型台式钻孔加工设备结构设计方案

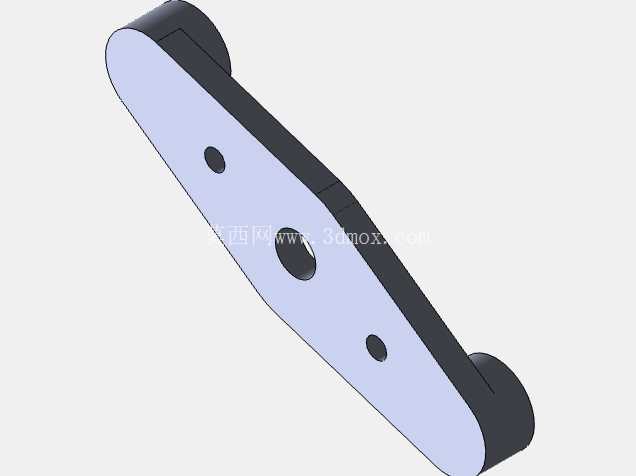

这款小型台钻的结构设计，最初是面向小批量零件加工、教学实训以及个人DIY加工场景做的方案，区别于工业级大型台钻的厚重设计，整体结构更紧凑，占用工作台面的空间更小，适配小型加工工位的布置需求。从实际加工场景来看，这类小型台钻可以覆盖薄金属板、塑料件、木质工件的钻孔、扩孔作业，在五金维修、电子外壳加工、模型制作等场景下都能适配，不需要复杂的地基安装，直接放置在平整工作台面上就能完成固定调试。

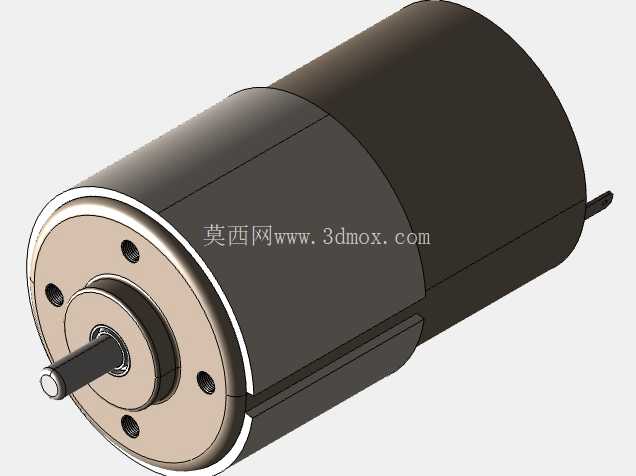

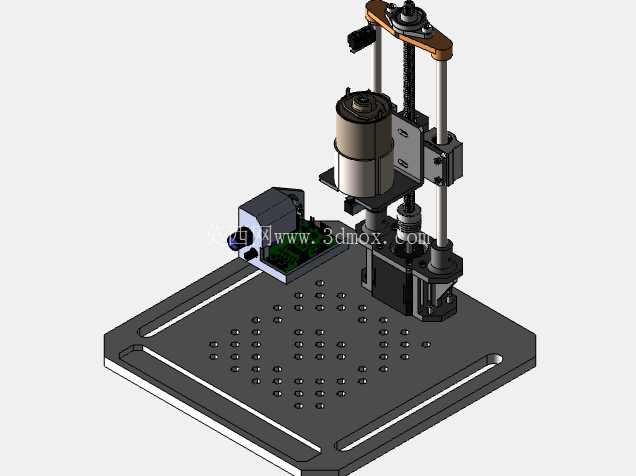

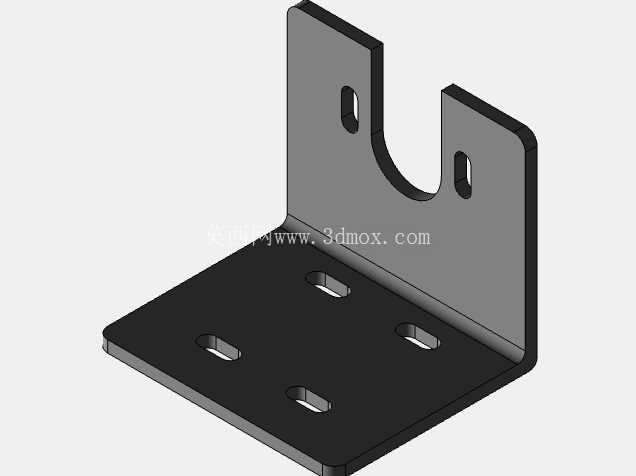

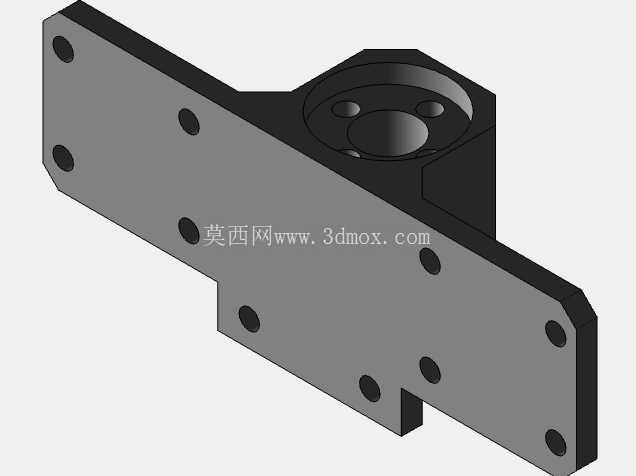

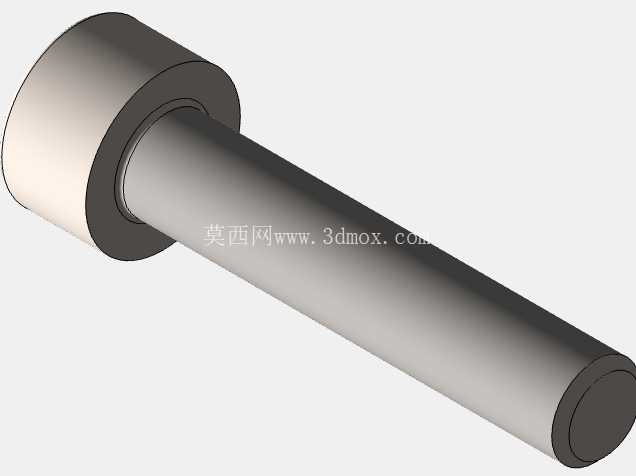

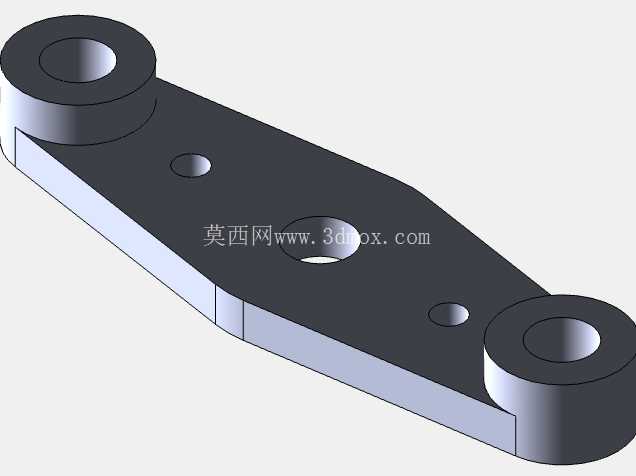

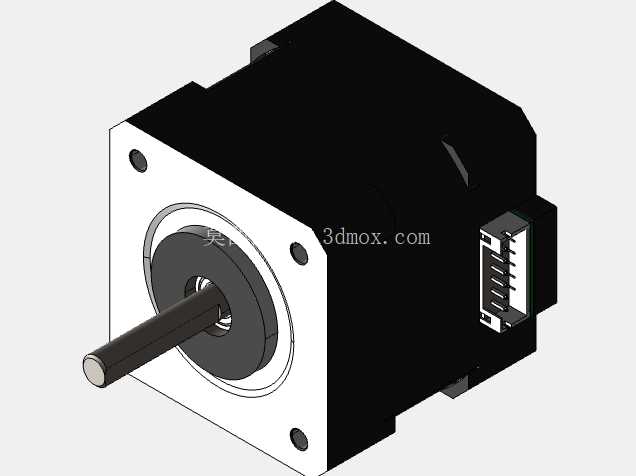

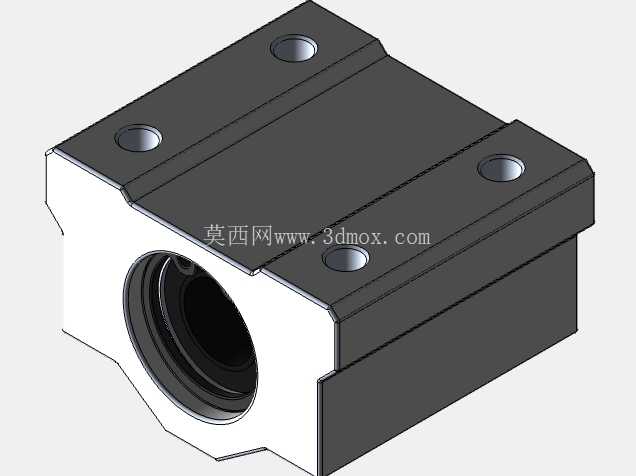

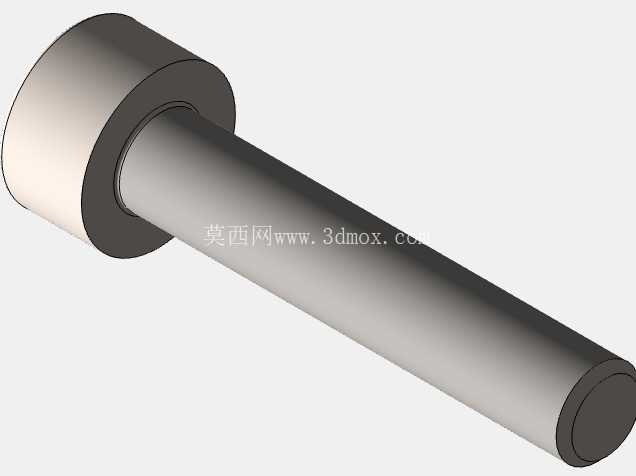

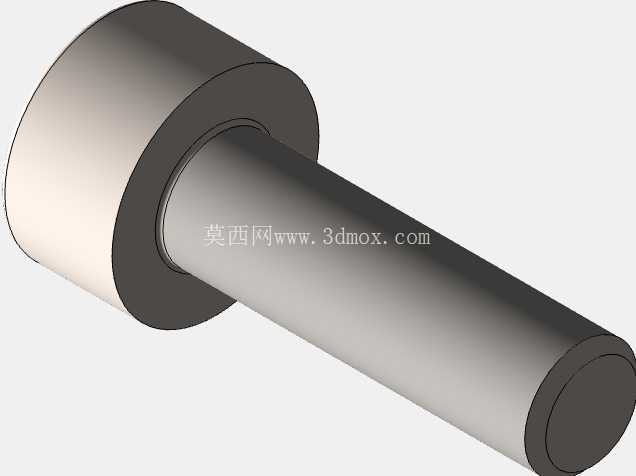

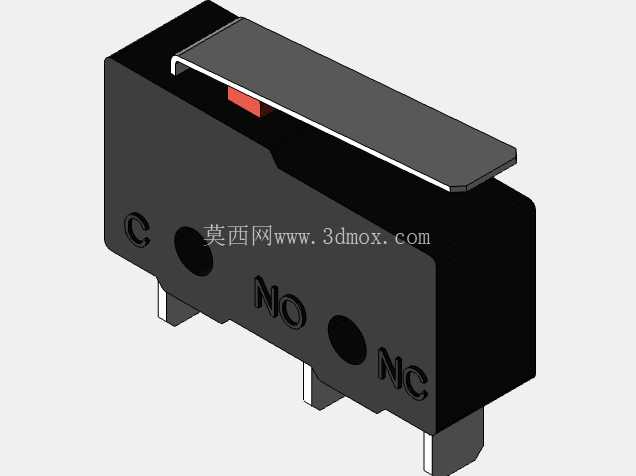

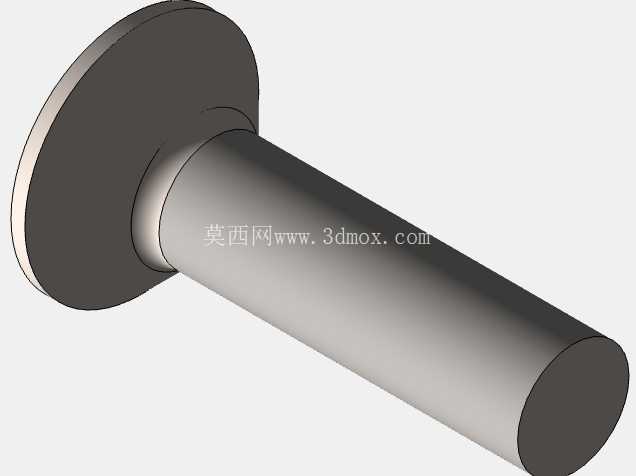

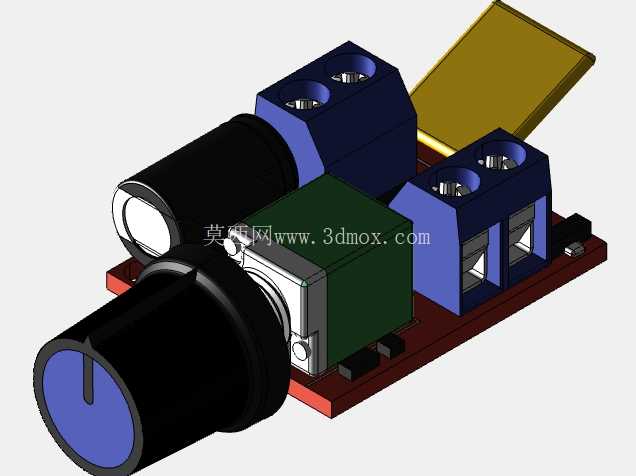

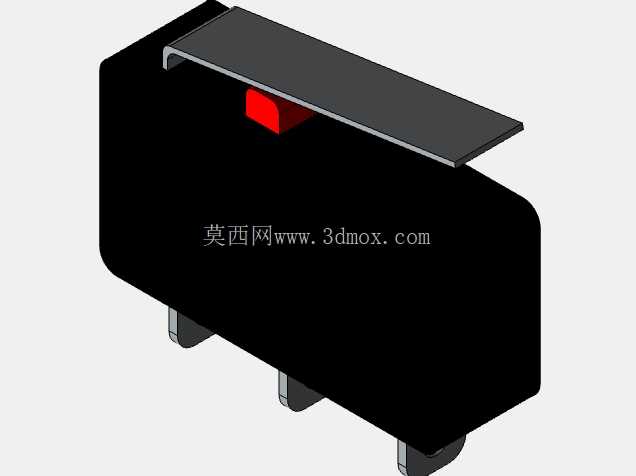

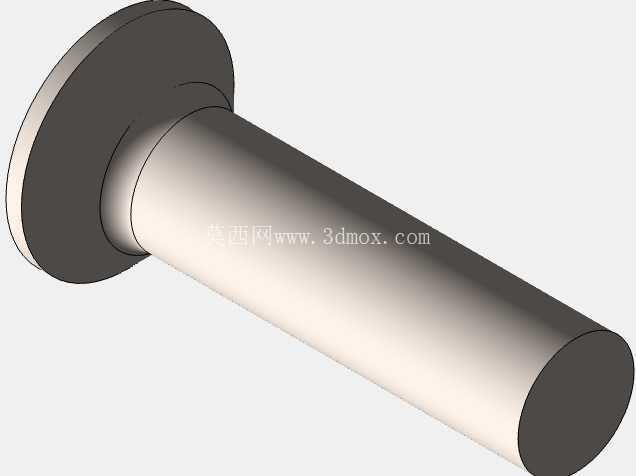

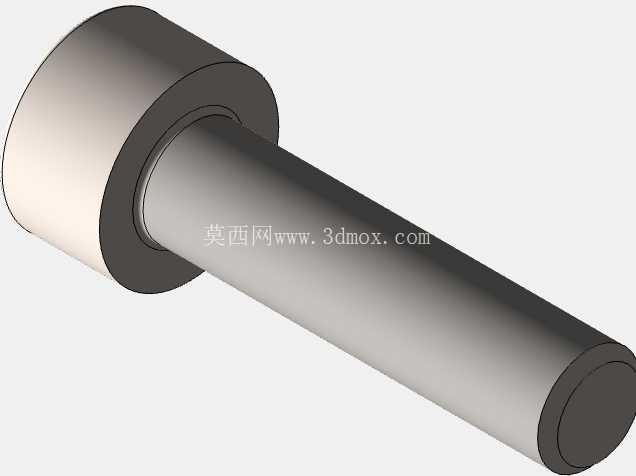

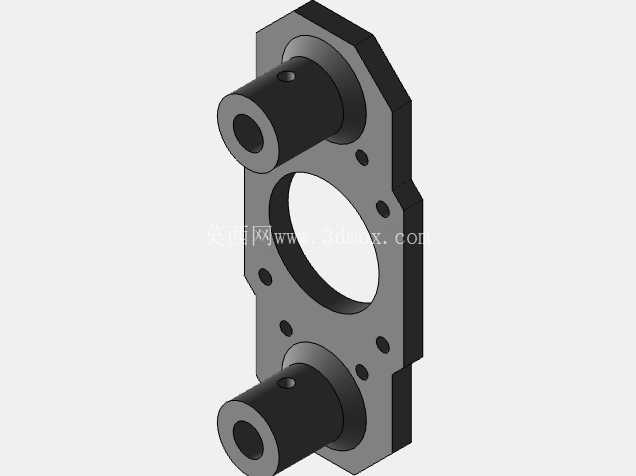

设备的动力部分采用775直流电机作为钻孔主轴的动力源，这类电机扭矩输出平稳，在低转速下也能保持足够的切削力，搭配42步进电机实现进给机构的精准位移控制，进给行程的控制精度可以满足小直径孔位的加工需求，避免手动进给时压力不均导致的钻头崩断、孔位歪斜问题。整体的支撑结构采用双光轴导轨搭配线性滑块的设计，主轴滑台沿着两根平行光轴做上下进给运动，光轴两端分别固定在顶部的安装座和底部的工作台基座上，这种双导向结构可以抵消主轴转动时的侧向力矩，保证进给过程中主轴的垂直度，减少钻孔时的孔位偏差。

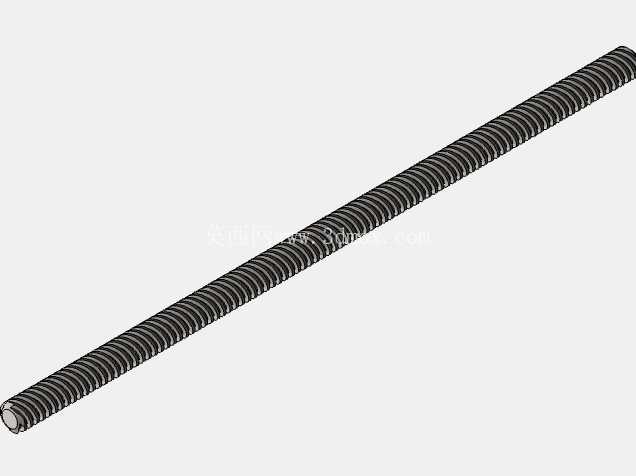

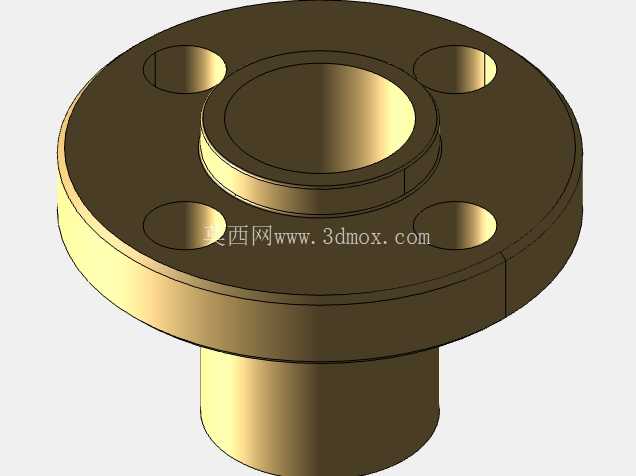

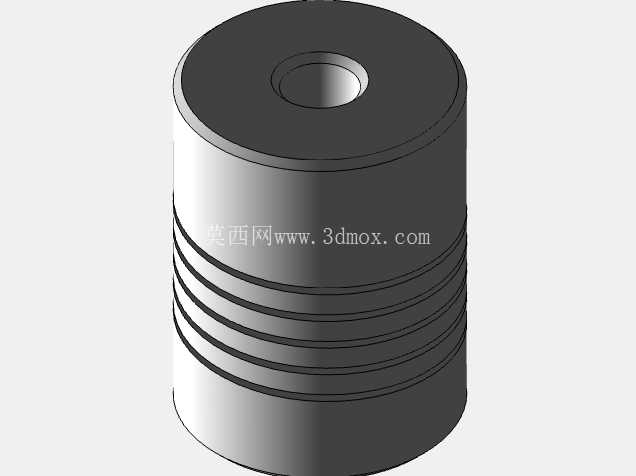

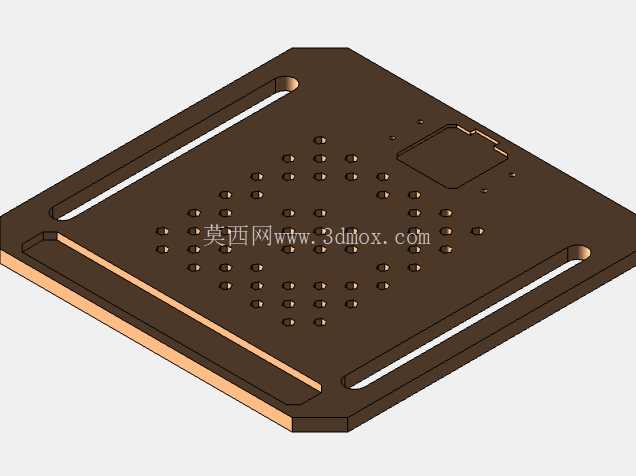

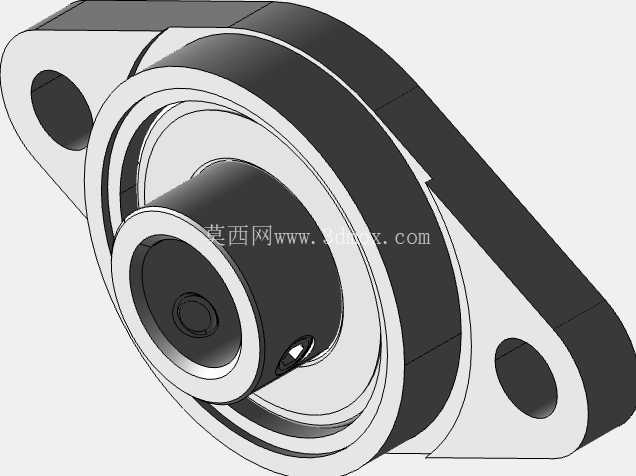

工作台部分采用带阵列安装孔的平板结构，平板上预留的T型槽和阵列螺纹孔可以适配不同规格的工装夹具，不管是平口钳、简易工件挡块还是定制的定位治具，都能通过螺栓快速固定在台面上，工件装夹的调整空间充足，台面的加工范围可以容纳最大边长200mm左右的方形工件，满足小型零件的加工尺寸需求。进给传动部分采用同步带加丝杠的传动组合，步进电机输出的动力通过同步带传递给进给丝杠，带动主轴滑台完成定速进给，传动过程中没有明显的背隙，进给速度可以根据加工材质的不同做调整，加工铝材、亚克力这类软质材料时可以提高进给速度，加工薄钢板时降低进给速度，减少钻头的磨损。

从安装边界来看，设备整体的底座尺寸控制在300mm见方以内，整机高度不超过400mm，不需要额外的安装支架，放置在常规高度的工作台上时，操作高度刚好适配普通人坐姿操作的手臂高度，操作手柄（如果是手动微调模式）或者控制按钮的布置位置都在手部自然伸展的范围内，长时间操作也不容易产生疲劳。主轴的装夹部分采用通用的钻夹头结构，可以夹持0.3-6mm直径的钻头，覆盖日常小型加工的常用钻头规格，更换钻头只需要用钻夹头钥匙就能快速完成，不需要额外的专用工具。

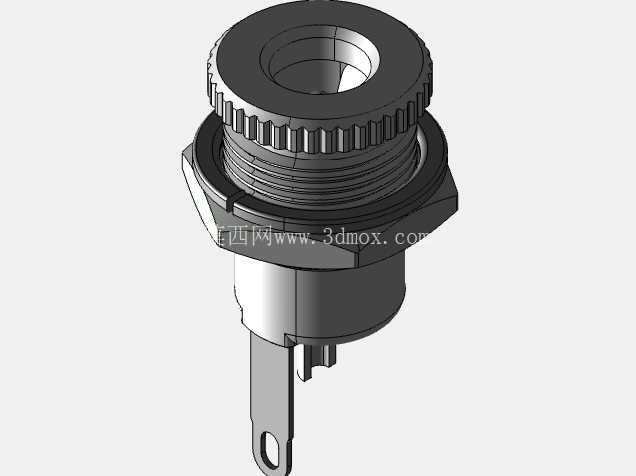

设计过程中特意做了结构的轻量化处理，底座采用加厚钢板做配重，避免钻孔过程中设备出现晃动，上部的支撑和滑台部分在保证结构强度的前提下做了减重设计，整体整机重量控制在10kg以内，单人就能完成设备的搬运和位置调整，适合需要经常变动加工工位的场景。设备的走线全部做了内置处理，电机的供电线和控制线沿着支撑光轴的侧边布置，不会在进给运动过程中出现线缆剐蹭、缠绕的问题，外部没有裸露的传动部件，操作时的安全性也有保障。

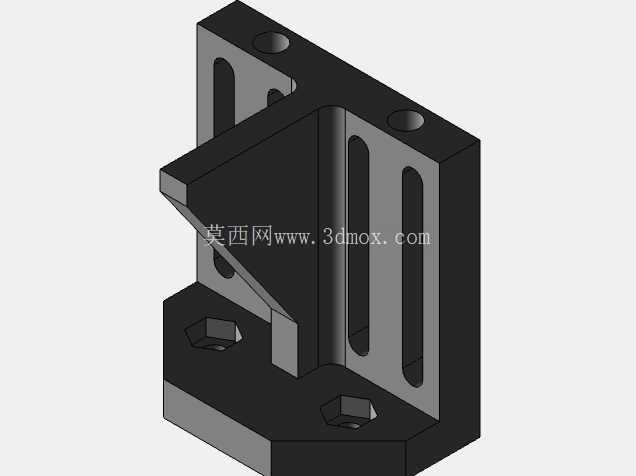

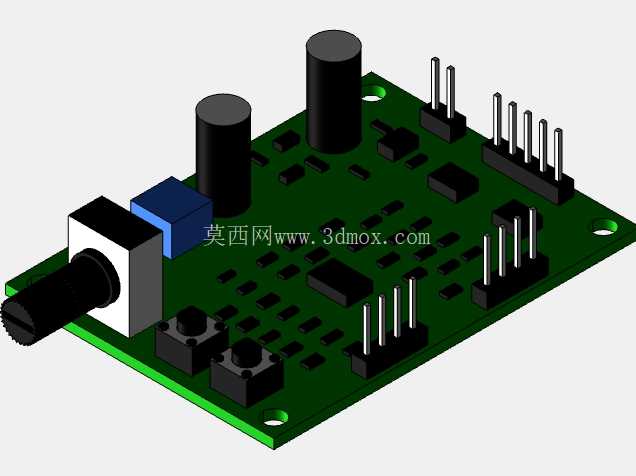

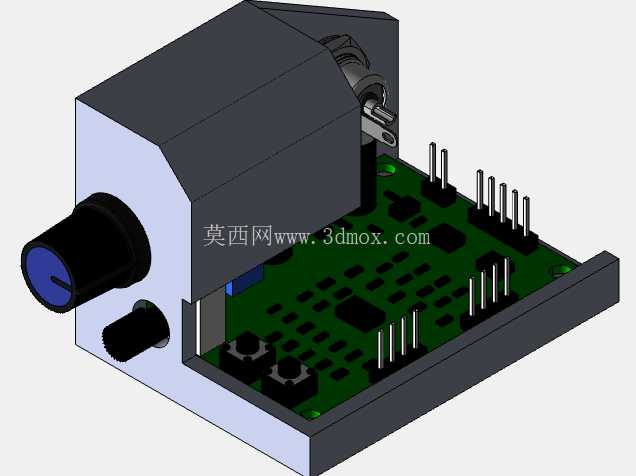

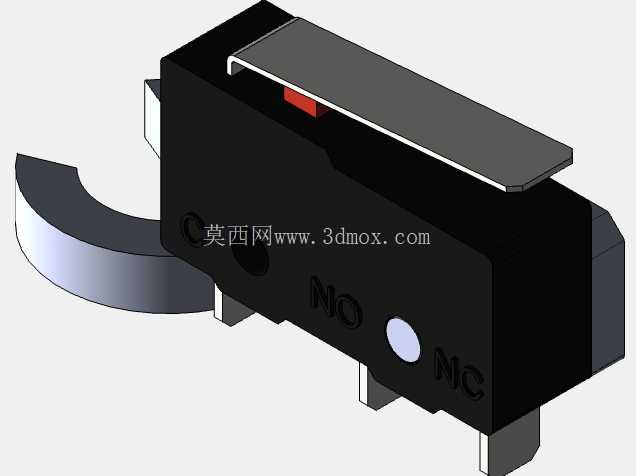

在实际使用的适配性上，这款台钻既可以搭配独立的控制盒实现自动进给钻孔，也可以根据需求改成手动进给模式，只需要调整步进电机的安装位置，加装手轮就能完成模式切换，结构的拓展性较强。主轴部分的安装座预留了升级空间，如果后续需要更换更高功率的主轴电机，只需要调整安装座的固定孔位就能完成适配，不需要重新制作整个滑台结构。工作台面的平面度在加工时做了精磨处理，台面和主轴的垂直度公差控制在0.02mm以内，保证钻孔时孔轴线和工件表面的垂直精度，满足一般精密小零件的钻孔要求。
