小型亚克力铝型材立式钻孔加工设备

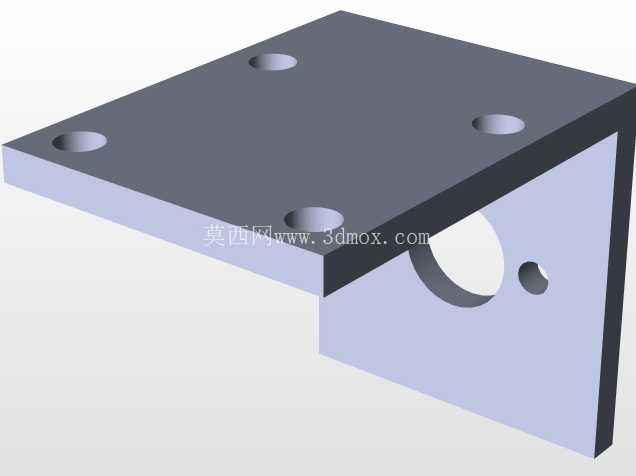

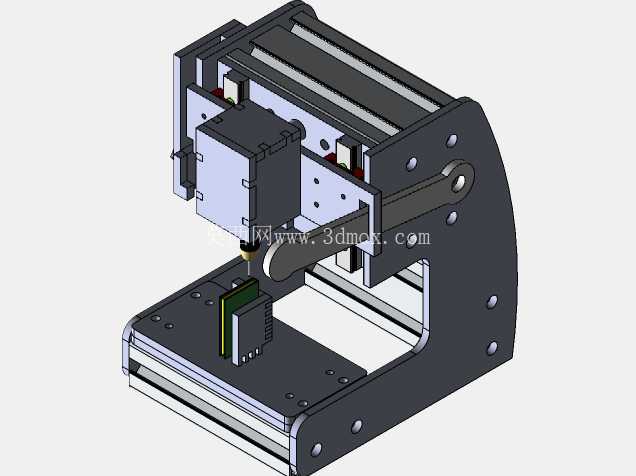

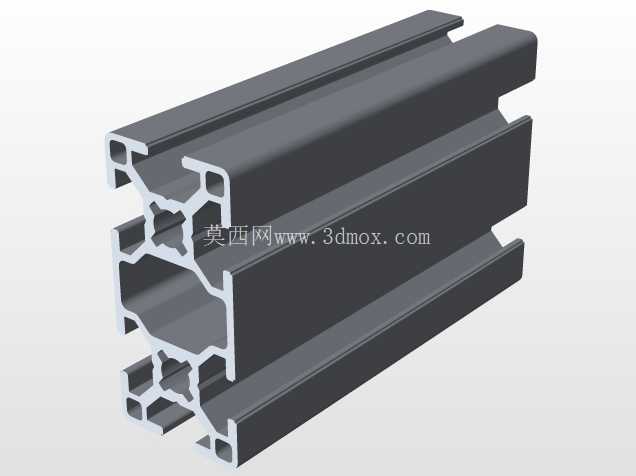

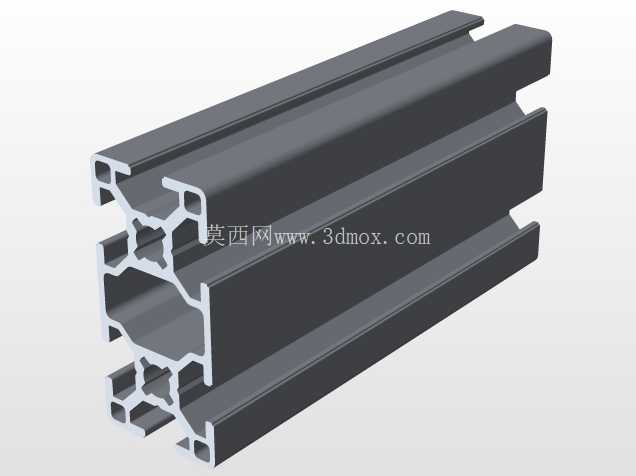

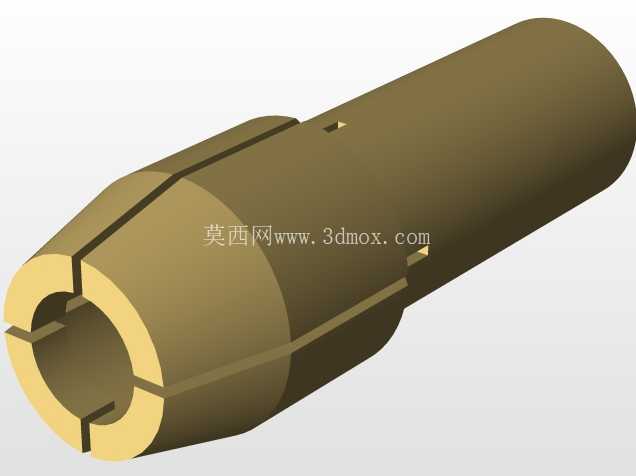

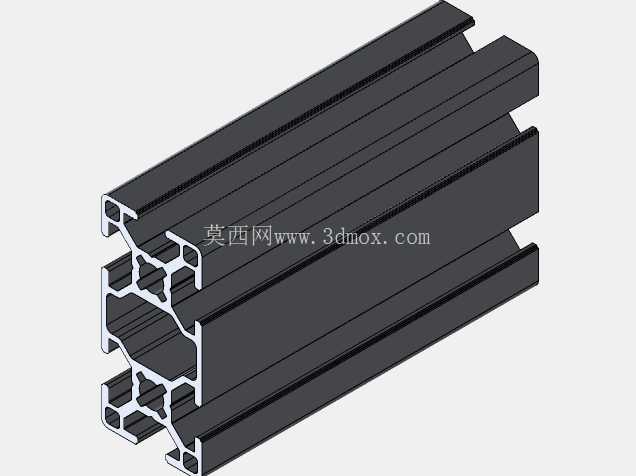

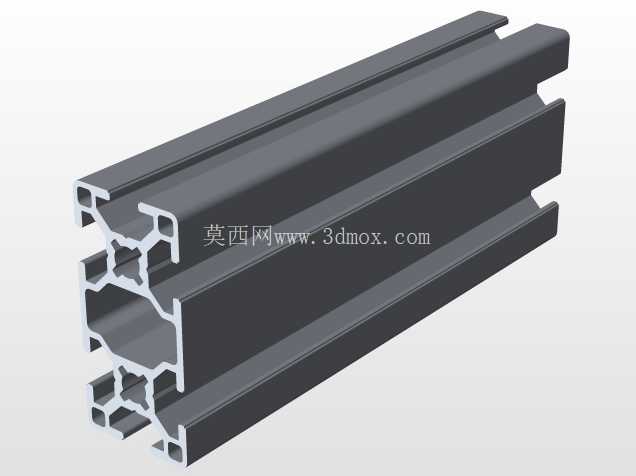

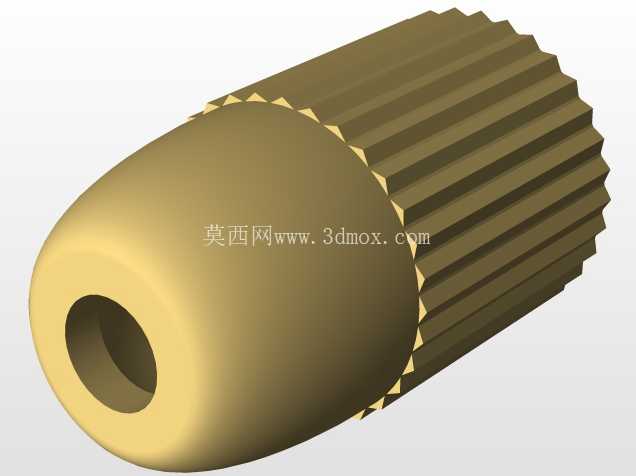

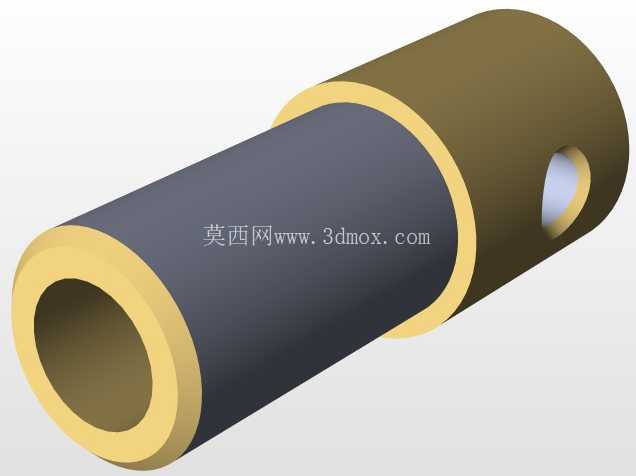

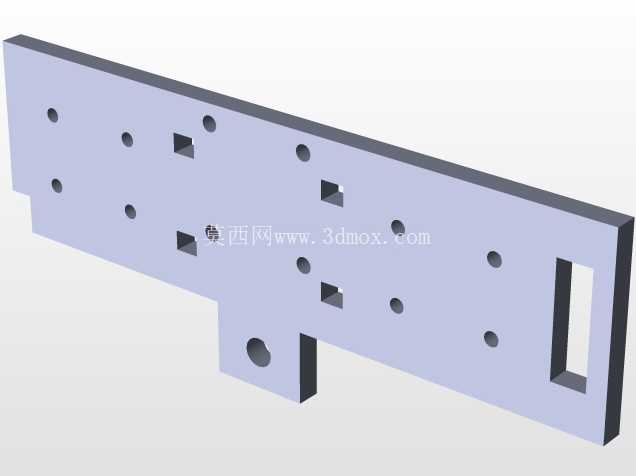

这款小型立式钻孔设备，核心定位是小尺寸工件的精密轻量钻孔作业，在电子小零件加工、手工模型制作、小型五金件修配、教学实训场景中都能适配，相比大型台钻，它的占地空间极小，不需要专门的重型安装台面，普通的木质或金属工作台面就能完成固定，适合空间有限的个人工作室、学校创客空间、小型维修工位使用。设备主体框架采用5mm厚度亚克力板材搭配铝西格玛型材搭建，这种选材思路完全跳出了传统钻床全铸铁或全钢焊接的框架，亚克力板材的加工难度低，普通的激光切割设备就能完成所有板材零件的下料，不需要大型铣削、焊接设备，铝西格玛型材本身自带标准安装槽，所有连接部位都可以通过标准T型螺栓、角码完成装配，不需要额外做焊接、攻丝的复杂工序，个人制作者也能按照结构图纸快速完成整机组装，大幅降低了设备的制作门槛与物料成本。从结构布局来看，设备采用立式C型开口结构，底部是带T型槽的工作台面，台面预留了标准的工件装夹孔位，可以搭配小型平口钳、工件压板完成不同形状小零件的固定，工作台的有效装夹区域足够覆盖常见的小型PCB板、塑料结构件、薄铝片、亚克力零件的钻孔需求。Z轴进给结构采用手动杠杆式操作，操作手柄的力臂经过比例优化，操作人员只需要施加很小的握力就能完成钻头的进给动作，进给行程的限位结构可以根据钻孔深度需求提前调整，避免钻穿工件或者进给过量损坏钻头，对于新手操作者也很友好，不容易出现操作失误。主轴部分采用模块化安装设计，可以根据钻孔材质的不同更换对应规格的钻夹头，适配不同直径的微型钻头，主轴的安装座和型材导轨之间通过滑块连接，进给过程的直线度有充足保障，钻孔的位置精度可以满足小型零件的加工要求，不会出现明显的孔位偏移问题。设备的驱动部分采用小型步进电机搭配同步带传动，传动结构没有复杂的齿轮箱，日常维护只需要定期检查同步带的张紧度即可，不需要频繁加注润滑油，后期的维护成本极低。从安装边界来看，整机组装完成后的整体外轮廓尺寸控制在极小范围内，宽度不超过300mm，深度不超过250mm，高度不超过400mm，即使是桌面空间紧张的工位也能轻松放置，设备底部预留了四个安装固定孔，可以通过螺栓直接固定在工作台面上，钻孔作业时的整体稳定性足够，不会因为进给受力出现设备移位的问题。和传统的大型立式钻床相比，这款设备没有冗余的功能设计，所有结构都围绕小型工件的轻载钻孔需求做优化，没有多余的铸件配重、复杂的变速齿轮结构，整体重量轻，单人就能完成搬运移动，不需要专门的起重设备辅助移位。在实际使用场景中，它可以完成0.5mm到6mm直径范围内的钻孔作业，针对亚克力、薄铝板、PCB板、软塑料、薄木板这类材质的加工效果尤其出色，不会因为主轴转速不匹配出现材料融化、孔边崩裂的问题。设计过程中充分考虑了个人制作者的加工能力，所有非标准零件都可以通过普通的小型加工设备完成制作，没有需要五轴加工、精密铸造的复杂零件，所有连接紧固件都采用市面通用的标准件，不需要单独定制特殊规格的螺丝、连接件，组装过程不需要专用的工装夹具，只需要普通的内六角扳手、螺丝刀就能完成整机组装。设备的电气部分布局在机身后侧的亚克力护板内部，走线全部沿着铝型材的槽位布置，外部没有裸露的电线，既避免了加工过程中碎屑落到电线上造成安全隐患，也让整机的外观更加整洁。操作区域的视野完全开放，操作人员在钻孔过程中可以清晰观察到钻头和工件的接触位置，方便精准对齐孔位，对于需要加工密集小孔的工件来说，这种开放视野的设计比带封闭护罩的大型钻床操作更加灵活。
