Nema23规格57型两相步进电机结构设计

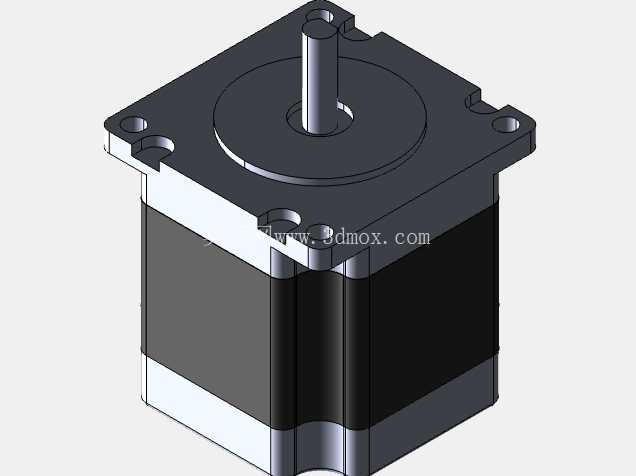

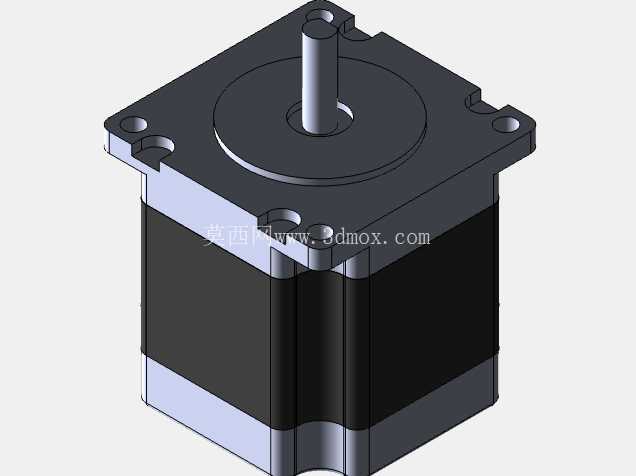

做非标设备结构设计的同行大多有体会，步进电机的选型和安装边界校核，是传动方案落地时最容易踩坑的环节——很多新手建模时只看厂家给的外形样本，忽略安装配合的公差预留、出线空间避让、负载端同轴度要求，等到实际装配时才发现法兰孔对不上、轴伸长度和联轴器不匹配，甚至电机本体和周边机架结构干涉，耽误整个项目的调试周期。这款Nema23规格的两相步进电机三维模型，就是针对设备选型阶段的装配校核需求搭建的，所有结构尺寸都按照量产实物的实际公差带做了还原，能直接导入设备总装文件做干涉检查，不用再反复核对二维样本的零散尺寸。

从实际应用场景来看，这款57机座的步进电机覆盖的工况非常广，小到桌面级3D打印机的轴系传动、小型点胶机的工位移位，大到皮带输送线的动力驱动、冲压模具周边的送料机构、非标自动化设备的转盘分度，只要是对开环控制精度要求在0.1毫米级、保持扭矩需求在8.5kgcm区间的场合，这款电机都是性价比很高的选择。和42机座的小型步进电机相比，它的输出扭矩余量更足，带中等惯量的负载时不容易出现失步问题；和86及以上机座的步进电机相比，它的安装占用空间更小，机身发热控制更优，不需要额外加装散热结构就能满足长时间连续运行的需求，在中小型自动化设备里的适配性非常强。

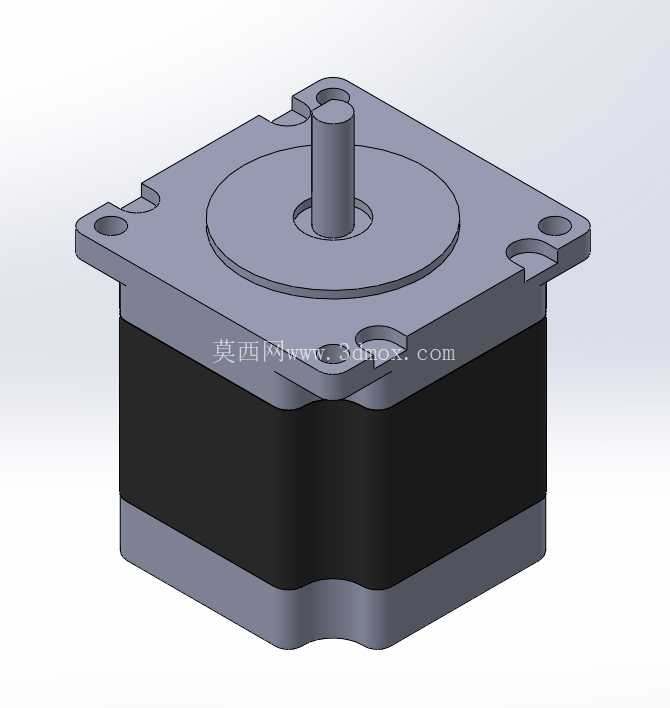

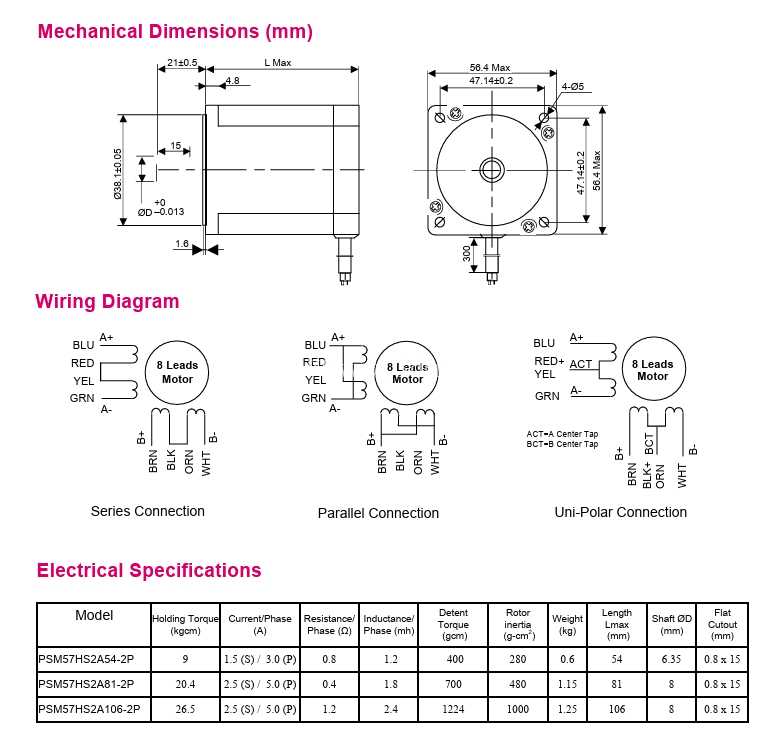

从结构设计的细节来看，这款电机的前端法兰采用标准Nema23安装尺寸，四个安装孔的中心距、法兰定位止口的直径公差、轴伸的直径和伸出长度，都严格遵循行业通用规范，不管是搭配同步轮、联轴器还是行星减速箱，都能直接匹配市面上的标准传动配件，不需要做额外的转接结构设计。电机本体的外壳采用方形切角设计，既兼顾了机壳的结构强度，又能在密集安装的场景下减少相邻部件的空间占用，机身侧面的出线位置做了结构避让，建模时预留了航插或者引线的弯曲空间，不会出现线缆被机壳或者安装板挤压的问题。后端盖的结构做了加强筋设计，既可以提升电机运行时的散热效率，又能增强后端轴承位的结构刚性，减少电机高速运转时的轴系径向跳动，提升运行平稳性。

在做安装边界设计的时候需要特别注意，这款电机的法兰安装面到轴伸端面的尺寸是固定的，设计安装板的时候要预留0.2到0.3毫米的配合间隙，避免安装时电机轴和负载端的轴承出现顶死的情况；四个安装孔的沉头深度要和选用的安装螺丝长度匹配，螺丝拧入法兰的深度不能超过机壳内壁的安全距离，否则会刮伤内部的定子绕组，造成电机短路故障。如果是搭配同步带传动的场景，电机轴上的同步轮固定顶丝要对准轴上的铣扁位，同时要计算好同步带的张紧力，避免径向力过大导致电机前端轴承过早磨损；如果是搭配联轴器直连的场景，要严格保证电机轴和负载轴的同轴度，同轴度误差控制在0.05毫米以内，能大幅降低电机运行时的振动和噪音，延长使用寿命。

很多工程师在建模的时候容易忽略电机的重量参数，这款57型两相步进电机的机身重量适中，在做悬臂安装结构的时候，要核算安装板的结构强度，避免长时间运行后安装板出现形变，导致电机轴倾斜，影响传动精度。另外，电机运行时的表面温度会随着负载率提升而升高，在做结构布局的时候，不要把对温度敏感的传感器、精密元器件紧贴电机机身布置，预留至少10毫米的散热空间，能有效避免热传导带来的元器件精度漂移问题。如果设备运行环境存在金属切削碎屑、粉尘较多的情况，设计时可以在电机前端轴伸位置加装简易的防尘挡圈，减少碎屑进入前端轴承的概率，降低设备后期的维护成本。

从建模的实用性角度来说，这个模型把电机的各个结构件做了分层处理，法兰、机身、端盖、输出轴都可以单独拆分显示，在做设备装配演示、运动仿真的时候，可以单独设置各个部件的材质和运动属性，不需要再对模型做二次拆分。对于刚接触机械结构设计的新人来说，也可以通过拆解这个模型，了解步进电机的基础结构组成，理解安装配合尺寸的设计逻辑，在后续的选型工作中能更精准地把握设计边界，减少不必要的设计失误。
