FPV穿越机用2807规格无刷直流电机结构

这款2807规格的无刷直流电机，核心适配场景集中在FPV穿越机、小型固定翼航模以及轻量化航拍无人机的动力输出端，在航模动力体系里属于兼顾拉力输出与续航表现的中端规格，日常也会被部分小型多旋翼作业设备选作动力单元，用来承担设备升空、姿态调整时的扭矩输出需求。从实际使用层面看，这类外转子无刷电机的核心作用是将电调输出的三相交流电转化为旋转机械能，直接带动螺旋桨产生拉力，相比同尺寸有刷电机，它没有碳刷磨损的结构短板，连续运转寿命更长，高转速下的动力损耗更低，能适配航模设备频繁加减速、瞬时大拉力输出的工况要求。

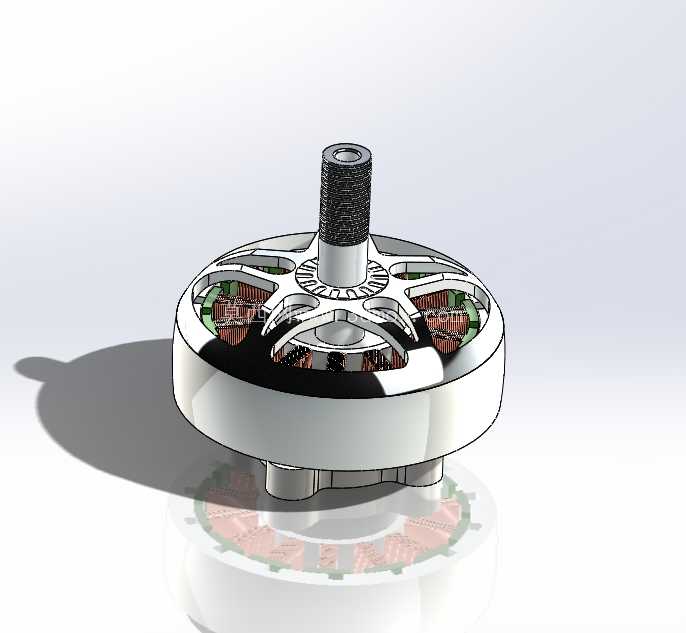

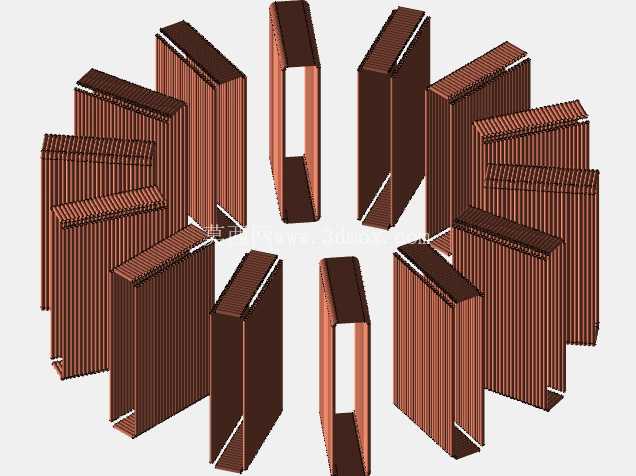

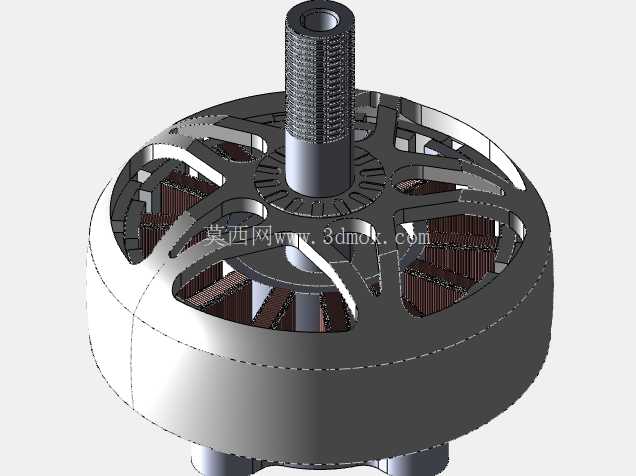

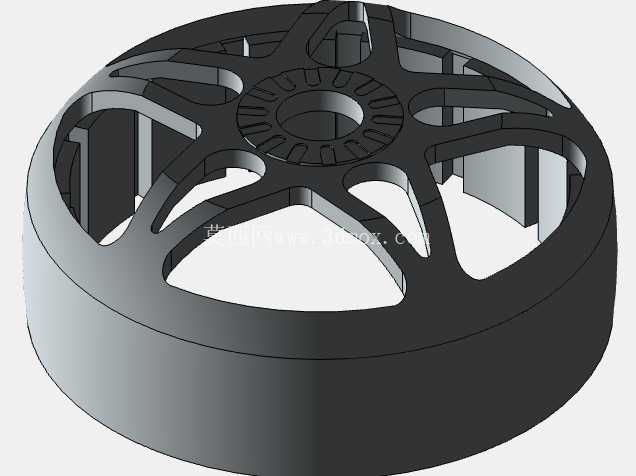

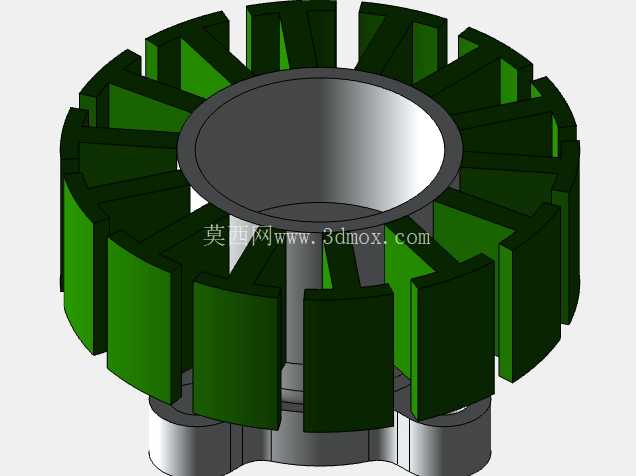

设计层面上，这款电机采用外转子结构布局，转子外壳直接集成磁钢安装位，运转时外壳随磁钢同步旋转，螺旋桨直接固定在转子输出轴端，省去了额外的传动结构，动力传递路径更短，传动损耗控制在极低水平。定子部分集中排布绕组线圈，线圈绕制采用多股并绕的方式，兼顾大电流通过能力与绕组散热效率，定子铁芯采用叠压硅钢片结构，能有效降低高频交变磁场下的铁损，减少电机高转速运转时的无效发热。输出轴采用高强度钢材加工，轴径与常见的5寸穿越机桨夹安装孔位匹配，轴身做了防滑滚花处理，避免大拉力输出时桨夹与轴之间出现相对滑动，轴根部设置了限位台阶，能精准控制转子与定子之间的气隙宽度，保证磁路耦合效率稳定。

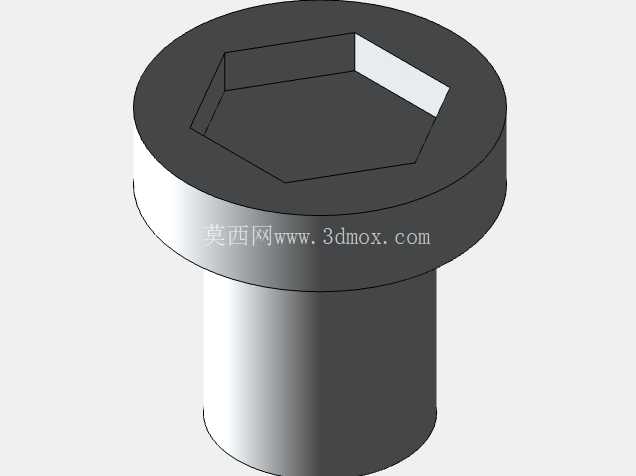

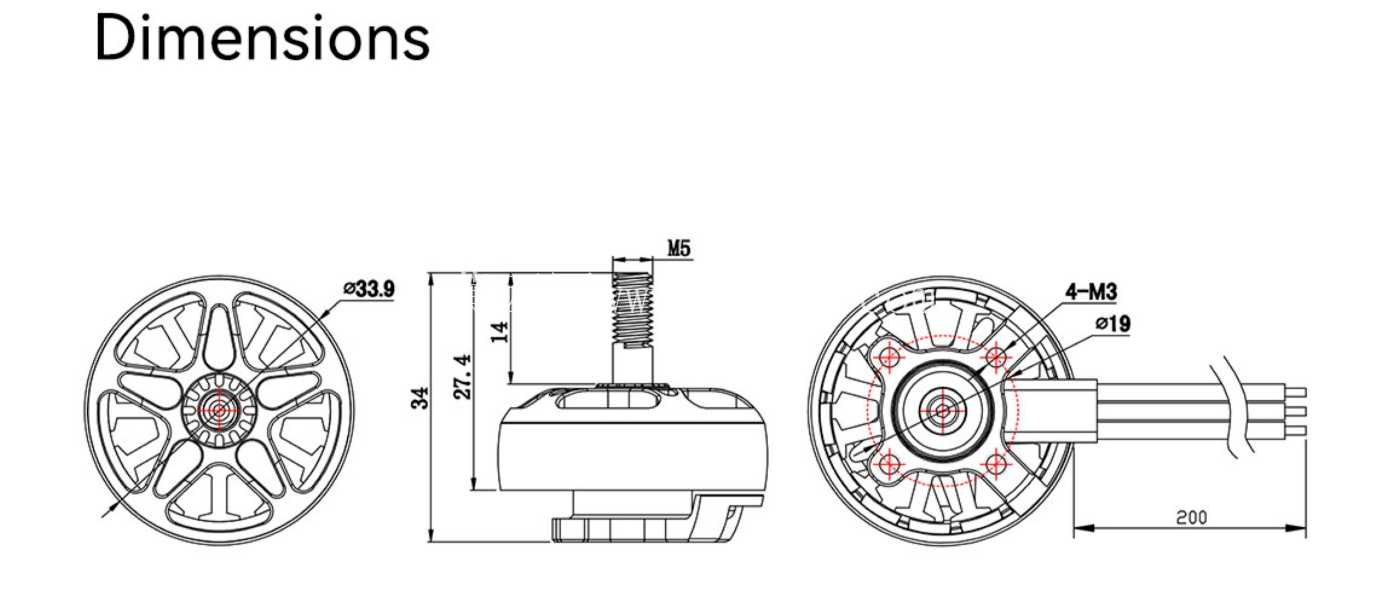

从安装边界来看，这款电机的定子底座预留了标准的M3螺丝安装孔位，孔位间距适配市面上绝大多数5寸穿越机的机臂安装座，安装时不需要额外做转接结构，直接通过螺丝就能将电机固定在机臂末端。整体外形为扁圆柱结构，28mm的定子外径搭配7mm的定子高度，在保证足够绕组空间的前提下，将电机整体重量控制在合理区间，不会给航模带来过多的无效负载。电机出线端采用耐高温硅胶线，线径适配常规40-60A电调的电流输出能力，线长预留了足够的机臂走线空间，安装时不需要额外延长接线。

结构细节上，电机上下端盖采用轻量化铝合金加工，既保证了轴承安装位的结构强度，又能通过金属材质快速导出绕组运转产生的热量，端盖与转子外壳之间设置了微小的防尘间隙，能阻挡大部分飞行过程中卷入的沙尘，避免沙尘进入轴承位置加速磨损。轴承采用双轴承支撑布局，上下两个轴承分别承担径向载荷与轴向拉力，螺旋桨旋转产生的反扭力、飞行时的轴向冲击力都能通过轴承均匀传递到定子底座，不会出现轴芯偏摆的问题，保证高转速下的运转稳定性。磁钢采用高牌号钕铁硼材质，表贴式固定在转子内壁，磁钢充磁方向为径向充磁，能在气隙中形成稳定的交变磁场，配合定子绕组的换相逻辑，实现平滑的扭矩输出，从低转速到高转速区间都没有明显的扭矩断层，适配航模飞行时不同油门区间的动力需求。

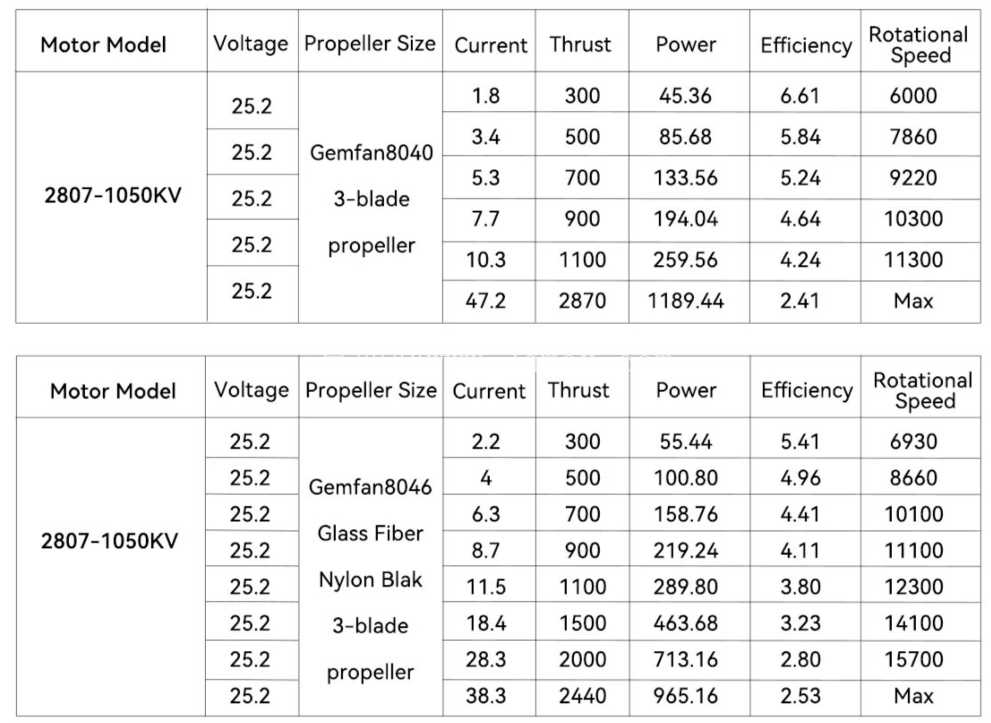

在实际选型适配时，这款1050kV值的电机搭配6S锂电池供电时，能适配5寸三叶螺旋桨，单电机最大拉力可以达到1.5kg以上，四轴组合后的总拉力可以满足总重量1.2kg以内的穿越机完成花飞、竞速等动作，油门中段的动力线性表现较好，不会出现初段油门过于暴躁难以控制的问题，同时绕组的发热控制表现优异，连续满油门运转30秒的情况下，外壳温度不会超过80摄氏度，能满足连续飞行的散热需求。设计时也充分考虑了维修便利性，端盖采用卡扣加少量胶水固定的方式，日常更换轴承、清理绕组积尘时不需要破坏性拆解，普通航模玩家用简单工具就能完成维护操作，降低了后期使用的维护成本。
