12V60转直流减速电机带金属螺杆结构

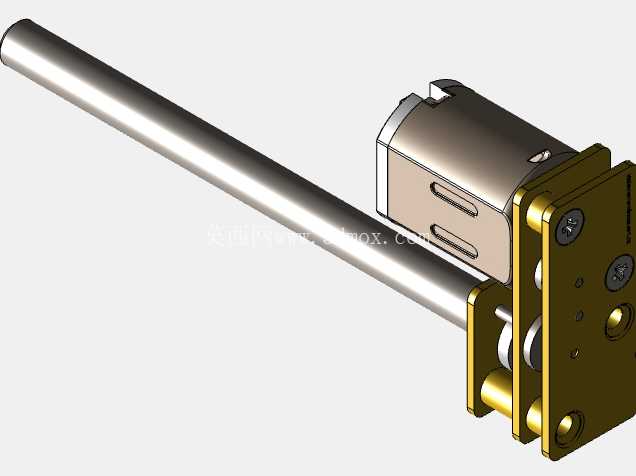

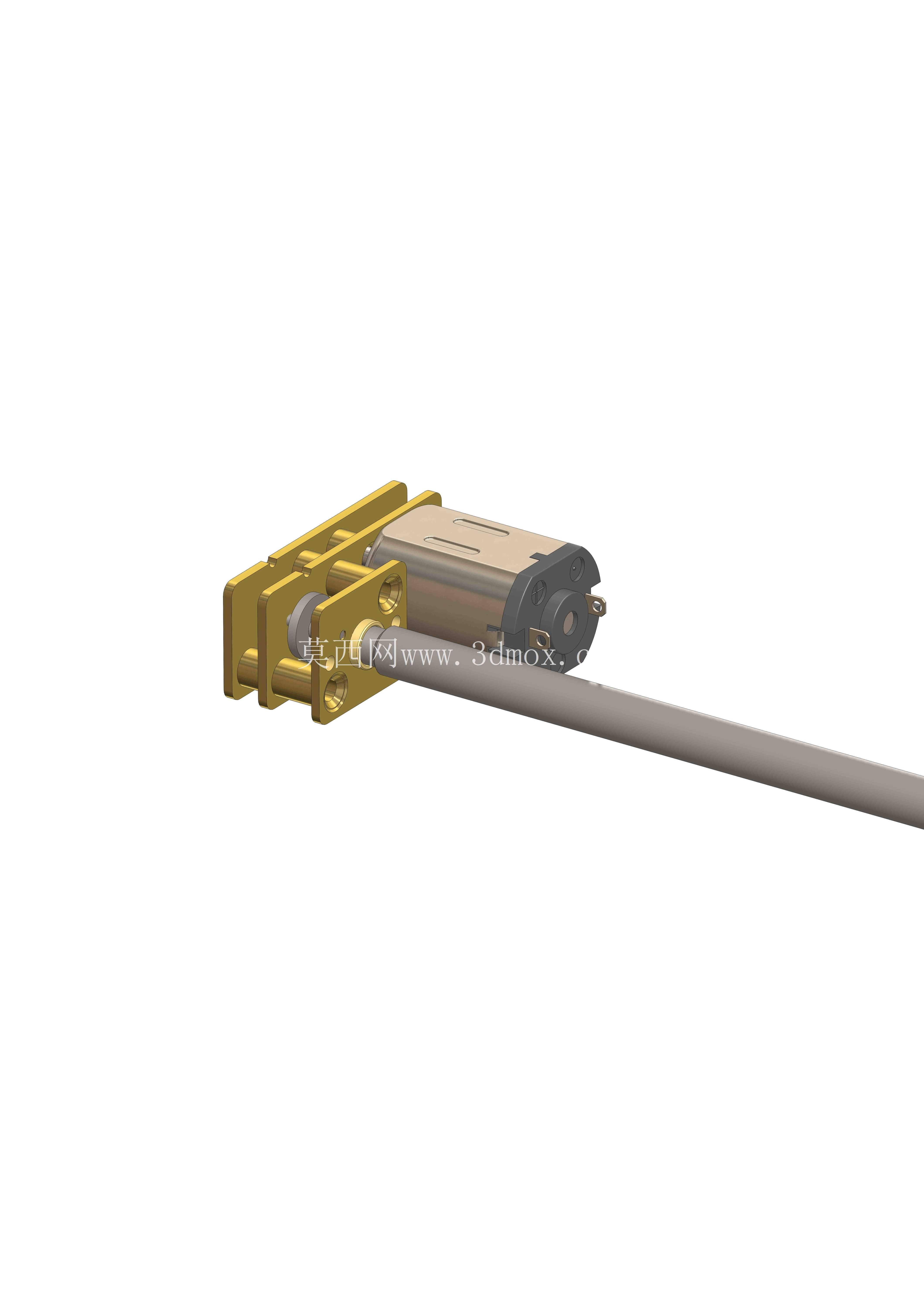

在小型自动化执行机构、智能小车传动、桌面级设备进给、小型阀门驱动这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，12V低压直流减速电机是选型清单里出现频率极高的部件。这次拆解建模的这款带M4金属输出螺杆的减速电机，核心是把直流电机的高转速通过内置齿轮组做减速，最终输出端把旋转运动直接和螺杆集成，省去了额外加装联轴器、转接输出轴的步骤，对于紧凑空间里的直线进给类动作来说，能大幅压缩整体安装长度。

从实际使用的角度看，这类电机的应用边界非常清晰：12V的供电电压适配绝大多数桌面设备、车载附属装置、小型户外便携设备的供电体系，不需要额外做高压逆变，直接接常见的直流电源、锂电池组就能驱动，60RPM的输出转速刚好匹配小负载直线推送、小角度回转定位的需求，不会因为转速过快导致动作冲击过大，也不会因为转速太低让动作响应迟滞。输出端的M4*55mm金属螺杆，是直接在减速箱的输出轴上加工出外螺纹，和常见的光轴输出减速电机不同，这种结构不需要用户额外在轴上加工螺纹、或者加装螺杆转接件，装配的时候只需要配套对应导程的M4螺母，把螺母固定在滑动部件上，电机旋转的时候就能直接带动滑动部件做直线往复运动，省掉了传动链里的两个连接节点，既减少了装配公差累积带来的回程误差，也降低了连接松动的故障概率。

做三维建模的时候，首先要卡准的是安装边界尺寸：电机主体的外径、减速箱的安装孔位间距、输出螺杆的同轴度、螺杆伸出减速箱端面的有效长度，这些尺寸直接决定了用户在做整体设备结构设计的时候，能不能把电机顺利嵌进安装位，会不会出现螺杆和周边结构干涉、安装孔对不上的问题。建模过程中特意把减速箱端盖的止口结构做了还原，这个止口是很多新手建模的时候容易忽略的细节——实际装配的时候，止口是和安装板上的定位孔配合的，用来保证电机输出轴和安装面的垂直度，如果建模的时候漏掉这个止口，用户按模型做安装板，装配的时候就会出现电机歪斜、螺杆卡滞的问题。另外输出螺杆的螺纹部分，没有用简化的圆柱代替，而是还原了完整的M4螺纹牙型，虽然会增加一点模型的面数，但对于需要做运动仿真、检查螺纹和配合螺母是否存在干涉的用户来说，这个细节是必要的，尤其是当螺杆行程比较长的时候，螺纹牙型的起始位置、螺杆末端的倒角尺寸，都会影响实际装配时螺母能不能顺利旋入。

从设计思路上看，这款电机把输出轴和传动螺杆做成一体，本质上是面向特定应用场景的集成化设计，针对的就是那些不需要大负载、不需要长行程、追求结构紧凑的小设备：比如小型桌面3D打印机的调平机构、智能门锁的锁舌驱动、小型电动推杆的动力单元、车载通风口的电动调节结构、摄影器材的电动滑轨微调机构，这些场景里负载通常只有几公斤，行程大多在几十毫米以内，用这种集成螺杆的减速电机，比单独选电机、联轴器、螺杆、螺母座再组装起来的方案，体积能缩小30%以上，装配工序也能减少一半。建模的时候还特意还原了电机尾部的电源接线端子位置、端子的尺寸和间距，这个细节决定了用户在设计走线槽的时候，能不能预留出足够的接线空间，会不会出现导线被端盖压住、绝缘层磨损的问题。另外电机主体的外壳滚花、减速箱和电机主体连接的卡扣结构也做了还原，这些结构虽然不影响核心传动功能，但对于做整机外观设计、需要做爆炸视图展示装配关系的用户来说，完整还原这些细节能让整机模型的真实度提升很多，不会出现外观和实物对不上的问题。

在实际选型适配的时候，还要注意这款电机的输出螺杆是和减速箱输出轴刚性连接的，所以螺杆本身的径向承载能力有限，不能承受太大的径向力，设计滑动结构的时候，必须给滑动部件加独立的直线导轨，不能让螺杆同时承受径向载荷和轴向载荷，不然很容易导致减速箱内部的齿轮偏磨、输出轴弯曲，大幅缩短使用寿命。建模的时候也把输出轴和减速箱箱体之间的轴承位置做了标注，方便用户在做结构设计的时候，参考轴承的承载边界来设计外部负载的受力点，尽量让轴向力和输出轴同轴，减少额外的倾覆力矩。另外电机外壳的散热筋结构也做了还原，虽然12V小功率减速电机的发热量不大，但在密闭安装空间里，散热筋的朝向会影响空气对流，建模的时候保留这个结构，方便用户在做整机热仿真的时候，更准确地评估电机的工作温度范围，避免因为密闭空间里热量累积导致电机寿命下降。
