环形磁芯带支架铜绕组电感线圈

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1202191

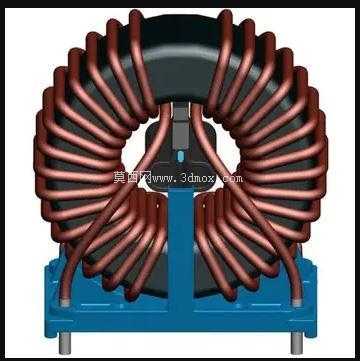

  • 环形磁芯带支架铜绕组电感线圈

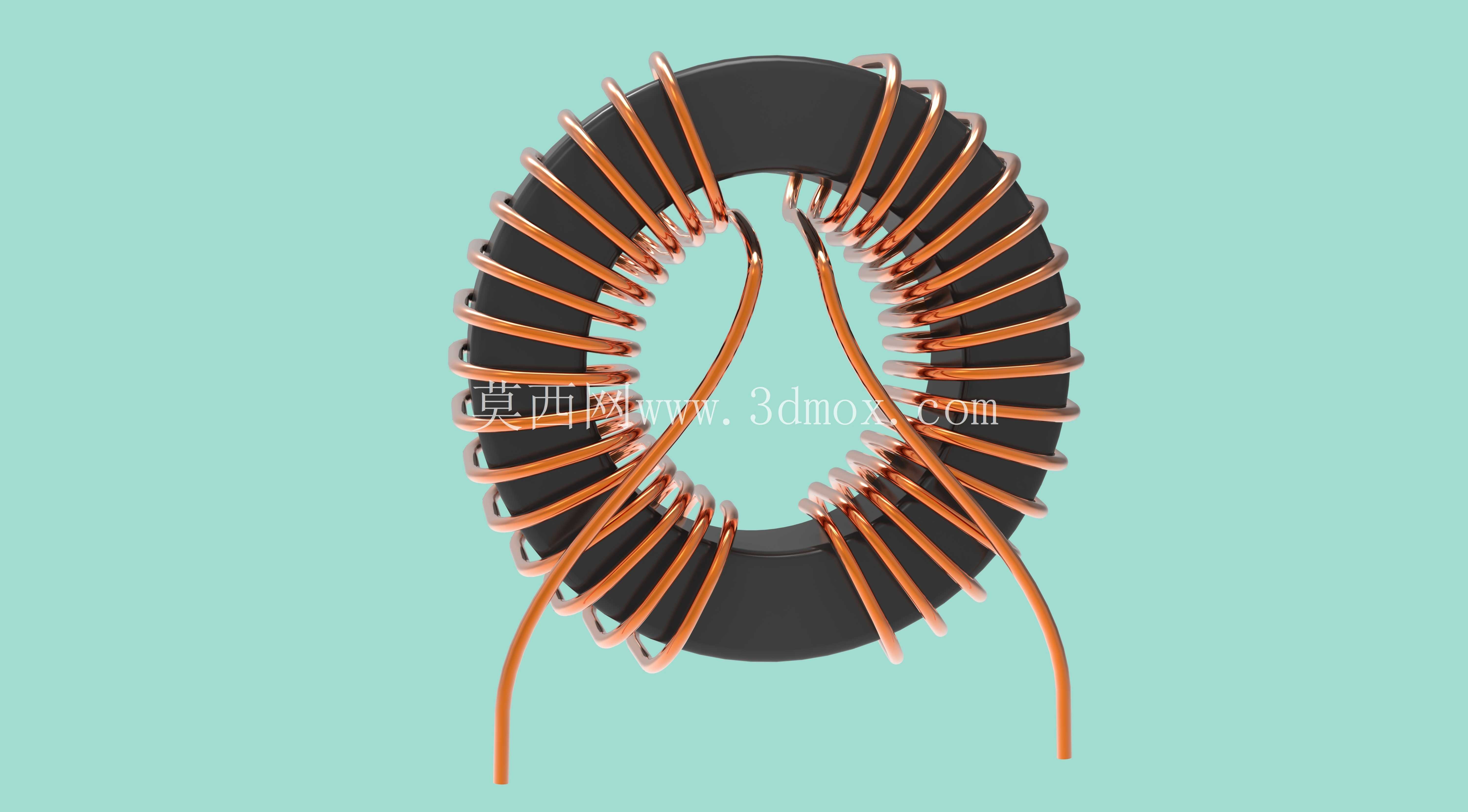

  • 环形磁芯带支架铜绕组电感线圈

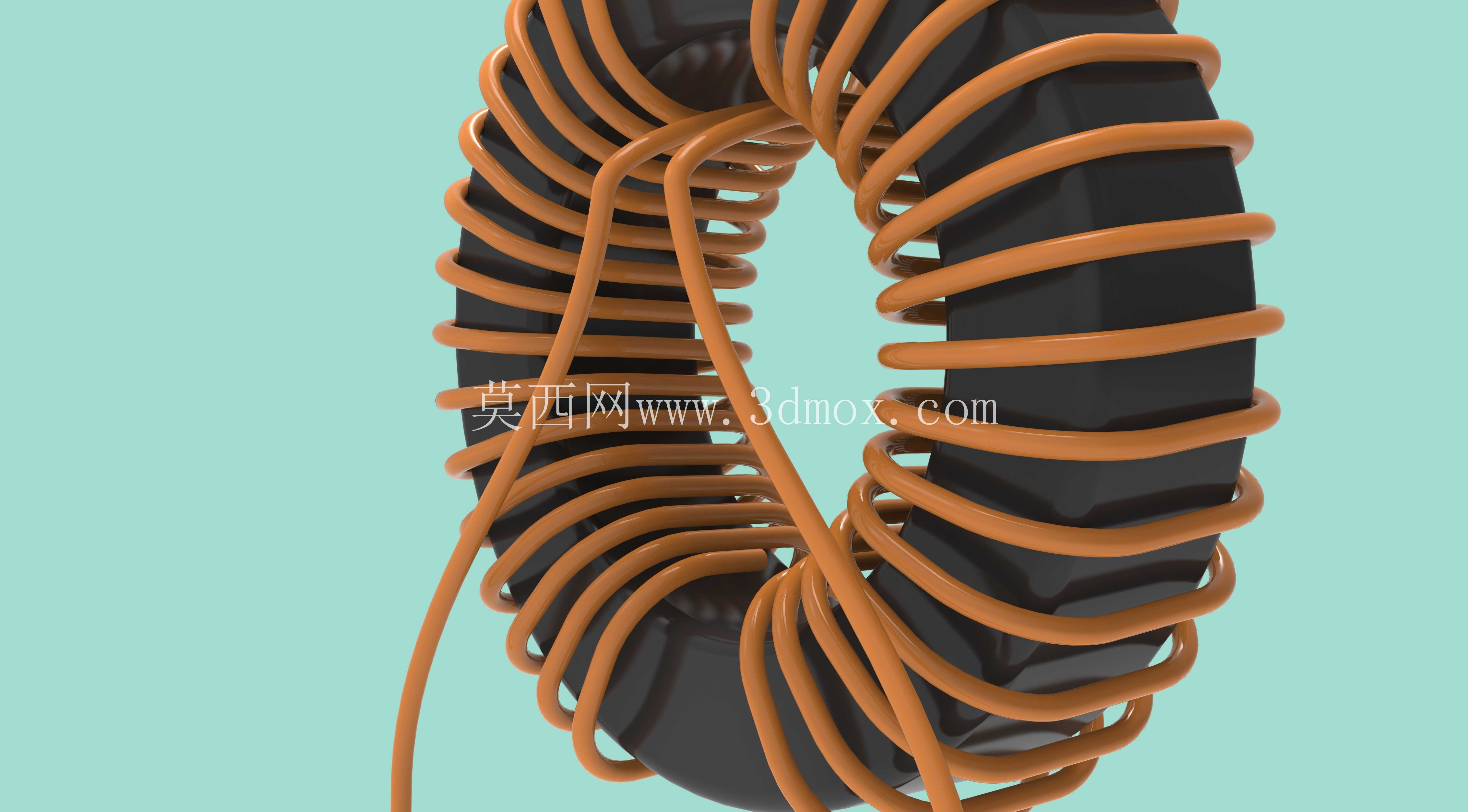

  • 环形磁芯带支架铜绕组电感线圈

这款环形绕组结构的电感元件,常见于大功率电源转换回路、新能源车载充电机、工业变频驱动设备的滤波与储能环节,区别于传统叠片式铁芯电感,环形闭合磁路的结构能大幅降低漏磁,在大电流工况下可以有效减少周边金属构件的涡流损耗,避免相邻控制线路出现电磁干扰问题。从实际应用场景来看,这类线圈多布置在设备功率板与输入输出端子的衔接位置,承担差模滤波、储能续流的作用,在光伏逆变、充电桩模块、伺服驱动供电回路中都能见到同结构元件的身影,相比棒状电感,环形结构的磁路闭合特性让它在相同电感量要求下,体积可以缩小近三分之一,更适配当下高功率密度设备的布局需求。

设计层面,绕组采用多股漆包铜线并绕的排布方式,绕制过程中严格控制每匝线圈的间距,避免相邻绕组因绝缘层破损出现匝间短路,磁芯外包裹的绝缘衬层可以缓冲铜线绕制时的应力,防止磁芯受挤压出现碎裂问题。底部的蓝色安装支架采用绝缘工程塑料注塑成型,支架上预留的两个金属嵌件安装柱,是整款元件的固定边界,安装时可以通过M4规格的螺栓直接固定在设备的安装底板或者散热壳体上,支架与环形磁芯之间设置了定位卡槽,磁芯卡入卡槽后通过耐高温环氧胶粘接固定,能承受设备运输、运行过程中的振动冲击,不会出现磁芯移位、绕组拉扯变形的问题。绕组引出端采用搪锡处理,方便后续与PCB板或者铜排进行焊接、压接连接,引出线的弯折角度做了圆弧过渡处理,避免根部应力集中导致铜线断裂。

从安装边界来看,整款元件的径向尺寸控制在适配常规功率模块安装位的范围,轴向高度不会遮挡周边电容、功率管的散热风道,安装孔的中心距符合主流工业电源的安装孔位标准,不需要额外做转接板就能直接替换同参数的旧款电感。实际选型使用时,这类环形电感的绕组温升是核心考量指标,多股并绕的结构可以降低高频下的集肤效应损耗,配合环形磁芯的低损耗特性,在额定电流工况下绕组温升可以控制在安全范围内,不会因长期高温导致漆包线绝缘老化。绕制过程中每匝铜线都紧密贴合磁芯弧度,没有出现交叉叠绕的情况,这种排布方式不仅能让绕组散热更均匀,还能保证电感量的一致性,批量生产时参数偏差可以控制在极小范围内。支架底部与安装面之间预留了微小间隙,既可以避免安装面的不平整导致支架受力开裂,也能让空气从底部流通带走部分绕组传导到支架上的热量,提升长时间运行的可靠性。在车载应用场景中,这类线圈还要满足耐温、耐振动的相关要求,支架选用的工程塑料可以在零下四十度到一百二十度的环境温度下保持结构强度,环氧粘接胶也具备对应的耐温耐老化性能,不会因为车载环境的温度交变出现粘接失效。绕组表面没有额外包裹绝缘胶带,依靠漆包线本身的绝缘层和磁芯衬层实现绝缘,这种设计可以进一步提升绕组的散热效率,避免绝缘胶带包裹导致热量积聚。
