AC-DC精密降压交直流电源转换模块

这款交直流转换模块是面向小功率低压直流供电场景开发的隔离型降压电源单元，核心功能是将100V-264V宽范围交流市电输入，转换为稳定的12V/2A直流输出，可覆盖绝大多数民用、工业小功率电子设备的供电需求。从实际应用场景来看，这类模块常被用于工业控制板卡的前置供电、小型物联网终端的本地取电、智能家居改装配件的电源适配、老旧低压设备的供电替换，也可作为实验台架上的临时直流供电源使用，相比非隔离降压方案，它带有的隔离变压器设计能有效切断市电侧的共模干扰，避免后端敏感电子元件被电网浪涌击穿，同时也能降低触电风险，适合需要直接接触操作的低压设备场景。

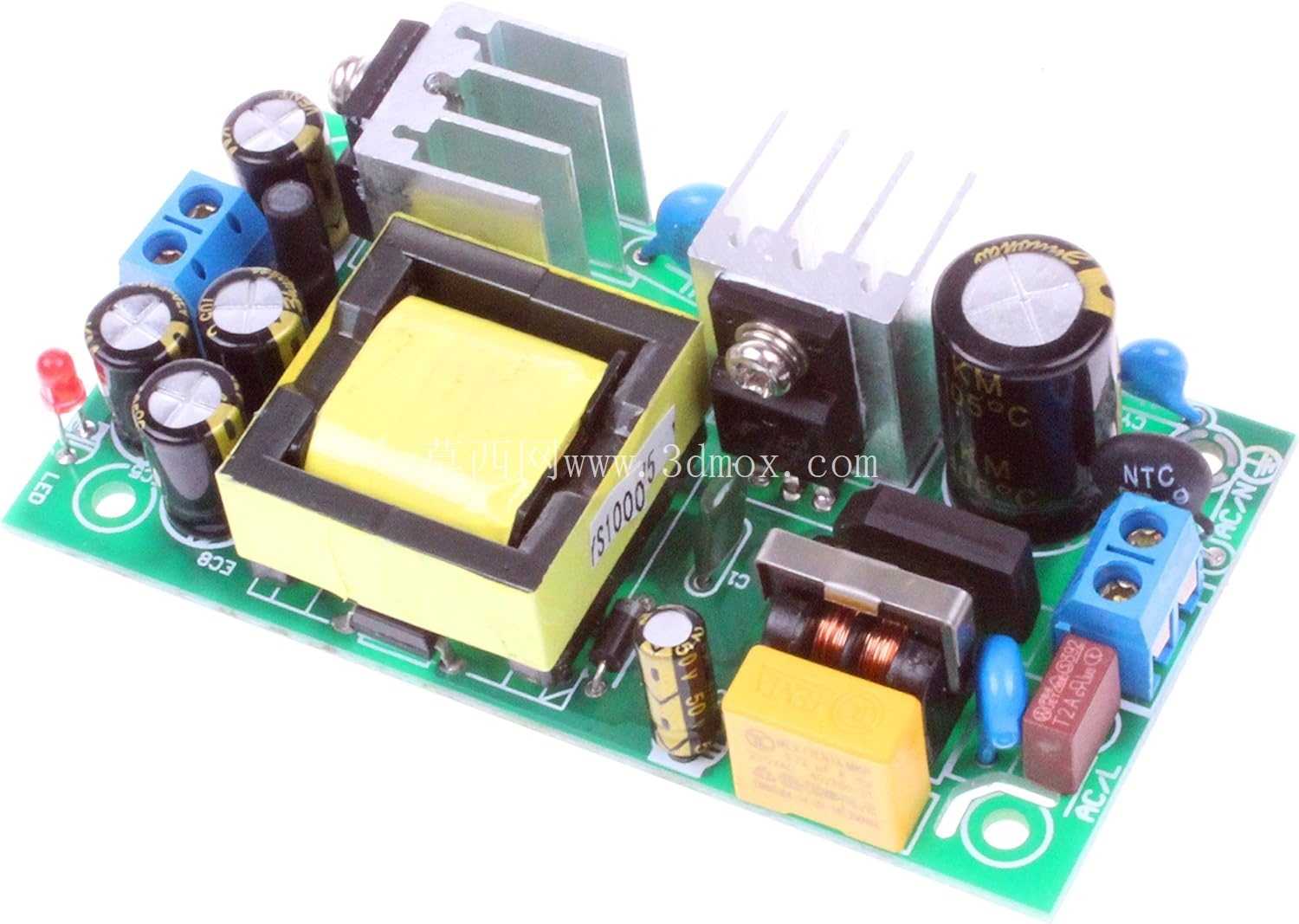

从结构设计思路来看，整个模块采用单面板FR-4玻纤基材布局，所有元件均布置在PCB正面，背面无突出元件，可直接贴合设备金属壳体安装，不需要额外预留背面避让空间。输入与输出端均采用蓝色插拔式接线端子，端子旁丝印有清晰的极性标识，现场接线时不需要反复核对原理图，能减少接线错误概率。主功率回路上的高频变压器采用卧式安装，顶部与两侧铝制散热片的最高面齐平，整个模块的最高元件高度控制在28mm以内，可适配厚度30mm以内的超薄设备壳体安装需求。高压侧与低压侧的爬电距离严格按照安规要求预留，开槽位置避开了容易积灰的元件密集区，长期在多尘车间环境使用也不容易出现爬电打火问题。

元件布局上，高压滤波电解电容布置在交流输入端子旁，第一时间滤除电网传入的差模干扰，之后经过共模电感、安规电容组成的EMI滤波网络，再进入整流桥与PWM控制芯片驱动的高频变压器，低压侧经过肖特基二极管整流、LC滤波后从输出端子送出稳定直流。NTC热敏电阻布置在整流桥旁，可实时监测功率回路温度，出现过温时及时切断输出，避免元件过热烧毁。两侧的铝制散热片分别为整流桥与肖特基二极管提供散热路径，在2A满负载输出、25℃环境温度下，散热片表面温度可控制在60℃以内，不需要额外加装风扇即可长期连续运行。

安装边界方面，模块PCB的四个角预留了直径3.2mm的固定孔，孔位间距为72mm*45mm，可直接用M3铜柱固定在设备内部的安装位上，固定孔周围做了露铜接地处理，安装时可通过铜柱连接设备壳体地，进一步提升抗干扰能力。接线端子的插拔方向与PCB长边平行，接线后导线不会额外增加模块的高度方向尺寸，适合在狭窄的设备腔体内布线。需要注意的是，模块高压侧部分元件带有市电电压，安装时需要在高压区域与设备壳体之间预留至少2mm的绝缘间隙，或者加装绝缘片隔离，避免出现短路风险。

从实际使用的适配性来看，这款模块的宽电压输入设计可以适配不同国家和地区的市电电压标准，不需要做输入电压切换，出口类小设备使用时不需要额外更换电源模块。2000mA的输出电流可以驱动多数12V供电的小型传感器、继电器组、散热风扇、小型控制板等负载，输出纹波控制在100mV以内，不会对音频、射频类敏感电路造成干扰。模块整体采用成熟的反激式电源拓扑，元件选型均为工业级通用料，后期维修替换元件也十分方便，不需要特殊定制配件。
