P26-16型插装式功率电感结构设计

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1201817
  • P26-16型插装式功率电感结构设计

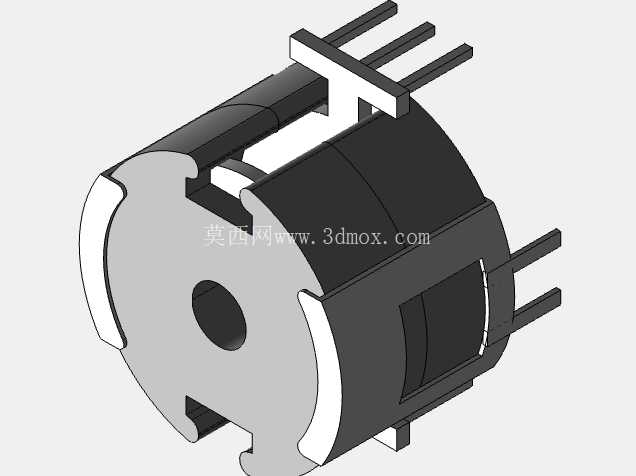

这款P26-16电感属于插装式功率电感范畴,在车载电控单元、工业电源模块、低压直流驱动回路中应用十分广泛,主要承担回路滤波、储能续流、EMI噪声抑制的作用,在大电流脉冲工况下能维持稳定的电感量,避免电流突变对后端敏感芯片造成冲击。从结构设计来看,整体采用卧式插装布局,磁芯部分选用屏蔽式结构,外侧的磁屏蔽罩可以将大部分磁力线约束在元件内部,减少对周边电路的电磁辐射干扰,这一设计在高密度排布的汽车电控板上尤为重要,能有效降低相邻信号走线之间的串扰问题。磁芯主体为圆柱型结构,中心预留的通孔一方面是绕制线圈时的工装定位孔,另一方面也能在批量过波峰焊时让热空气流通,减少焊接热应力对磁芯的损伤,避免磁芯出现暗裂导致电感量漂移。引脚采用直插式扁引脚设计,一共四支引脚分两侧对称排布,每侧两支引脚的间距符合常规PCB插装孔位的通用间距规范,引脚伸出磁芯本体的长度经过严格控制,既能保证插装时穿过PCB板后有足够的焊接吃锡长度,又不会因为引脚过长导致剪脚工序残留应力传导到磁芯与线圈的连接部位。磁芯与引脚的连接部位做了台阶式限位结构,插装时元件本体可以贴靠在PCB丝印层的限位标记处,不需要额外的治具定位就能保证元件的安装高度一致,适合自动化插件机的批量上料作业。磁芯外侧的白色定位卡扣是整个结构的关键限位件,一方面将上下两片磁芯牢牢卡合,避免在振动工况下磁芯出现错位导致气隙变化影响电感参数,另一方面卡扣上的凸起结构可以卡在PCB的对应定位槽内,进一步提升元件在板上的固定强度,在车载振动、温度循环的严苛工况下,不会出现引脚脱焊、元件移位的问题。从安装边界来看,元件本体的圆柱直径为26mm,本体总高度(不含引脚)为16mm,两侧引脚外沿的总宽度控制在32mm以内,在PCB布局时只需要预留直径28mm、高度18mm的安装空间即可,引脚的焊盘设计建议采用椭圆形焊盘,长度方向沿引脚伸出方向延伸,能提升焊接的可靠性。线圈绕制在磁芯的中柱上,采用多层平绕的方式,层间做了绝缘隔离处理,能承受常规车载电子要求的耐压等级,磁芯与线圈之间预留了微小的膨胀间隙,在-40℃到125℃的工作温度区间内,不会因为材料热胀冷缩的差异导致线圈绝缘层破损。在实际选型应用中,这款电感适合工作在开关频率几十kHz到几百kHz的Buck、Boost拓扑回路中,直流电阻控制在较低水平,大电流工况下的温升表现优异,在汽车车身控制模块、车载充电器、工业控制板卡的电源输入端口都能适配。设计过程中重点考量了量产装配的工艺性,所有结构棱角都做了R0.3以上的圆角处理,避免绕线过程中棱角刮破漆包线的绝缘层,磁芯的分模面设置在圆柱的侧面,合模线的高度差控制在0.1mm以内,不会影响卡扣的装配精度。引脚的表面做了镀锡处理,镀层厚度符合无铅焊接的要求,在常规的波峰焊、回流焊温度曲线下都能形成可靠的合金焊点,不需要额外的助焊剂处理。屏蔽罩与磁芯主体的配合采用过盈配合加卡扣固定的双重方式,不需要额外点胶固定,减少了生产工序中的点胶、固化等待时间,提升批量生产的效率。在结构验证阶段,这类电感通常需要经过振动、冲击、温度循环、高温高湿等多项可靠性测试,这款结构的对称式设计能让各个方向的受力均匀分布,不会出现应力集中的薄弱点,引脚与磁芯内部线圈的连接部位采用了压接加焊锡的双重固定方式,避免在振动工况下出现线圈断线的问题。
