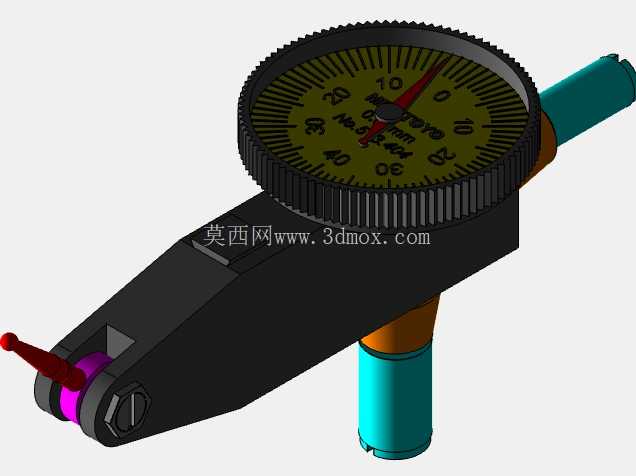

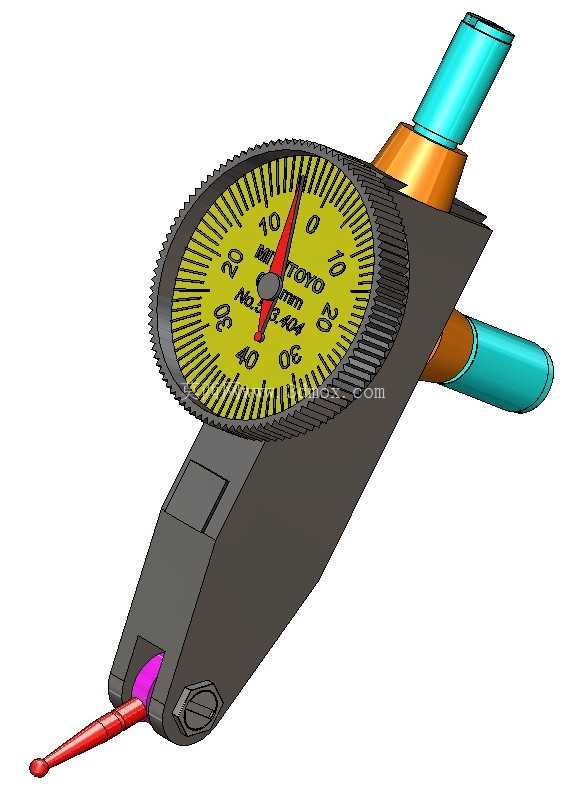

杠杆式百分表拨号测试指示器结构设计

这款拨号测试指示器本质是杠杆式百分表的衍生检测工装，核心应用场景覆盖汽车冲压件生产线的在线尺寸抽检、冲压模具合模间隙检测、工装夹具装夹定位精度校验环节，在冲压车间的首件检验、工序间巡检、末件复核流程中，是一线质检人员和模具调试人员高频使用的接触式测量器具。不同于普通径向百分表的直测杆结构，这款指示器采用侧向杠杆测头布局，测头探出端做了硬质合金镶片处理，可深入冲压模具的型面死角、翻边内侧、窄槽侧壁等常规百分表测头无法抵达的位置，完成0.01mm精度级别的尺寸偏差读取。从结构设计逻辑来看，整个指示器的壳体采用倾斜握持的人体工学造型，握持段做了微弧收腰处理，表面预留防滑纹理的加工余量，适配车间操作人员戴劳保手套长时间握持检测的操作需求，不会出现打滑脱手的问题。表盘部分采用嵌入式安装结构，外圈设置滚花防滑圈，方便操作人员在完成测头预压后进行表盘零位校准，表盘刻度采用双向对称布局，正负偏差区间刻度清晰，测头的摆动方向与表盘指针偏转方向做了同向匹配，避免操作人员读数时出现方向误判。测头的杠杆回转结构内置精密微型轴承，消除了传动间隙带来的测量误差，测杆的摆动行程控制在0-0.8mm区间，适配冲压件常规形位公差的检测范围，不会因为超程挤压造成内部齿轮传动机构的损坏。设备的两个侧向接口分别为数据传输接口和线缆固定接口，可搭配数据采集线接入车间的SPC质量统计系统，实现测量数据的实时上传，替代传统人工读数记录的工作模式，降低质检数据的统计误差。从安装边界来看，这款指示器的主体壳体最大宽度为38mm，测头自然状态下探出壳体前端22mm，表盘直径为40mm，可直接适配行业通用的百分表磁性表座夹持杆，夹持位置预留了8mm直径的标准夹持圆柱面，不需要额外定制转换夹头就能完成快速装夹。在模具调试场景中，这款指示器可以配合表座吸附在压力机滑块或者下模座平面上，测头抵接凸模、凹模的配合面，通过缓慢盘动压力机飞轮观察指针偏转量，就能精准读取模具合模过程中的间隙偏差，比塞尺测量的效率提升40%以上，还能捕捉到塞尺无法检测的动态合模偏移量。在冲压件在线检测环节，操作人员手持该指示器，可以快速检测冲压件的孔位翻边高度、型面起拱量、切边毛刺高度等参数，测头接触压力控制在0.4-0.6N区间，不会因为接触力过大造成薄钢板冲压件的局部变形，保证测量数据的真实性。整个内部传动结构采用齿轮-杠杆的二级传动比设计，将测头的微小直线摆动放大为指针的圆周转动，传动比经过精准校准，保证测头每产生0.01mm的位移，指针正好对应表盘上一格的刻度偏移，避免出现传动比误差造成的读数失真。壳体尾部设置了测头行程限位结构，当测头摆动超过最大量程时，限位块会抵住杠杆臂，防止内部齿轮机构受冲击损坏，提升了工装在车间复杂使用环境下的耐用性。表盘的表蒙采用高透防刮亚克力材质，避免车间内的铁屑、焊渣飞溅刮花表面影响读数，表盘底色采用高对比度的黄底黑字设计，即使在车间光线不足的工位，也能快速清晰读取数值。
