一级方程式赛车空气动力学结构设计

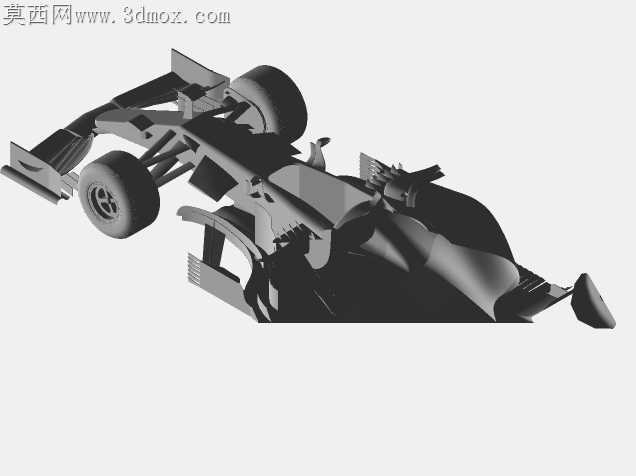

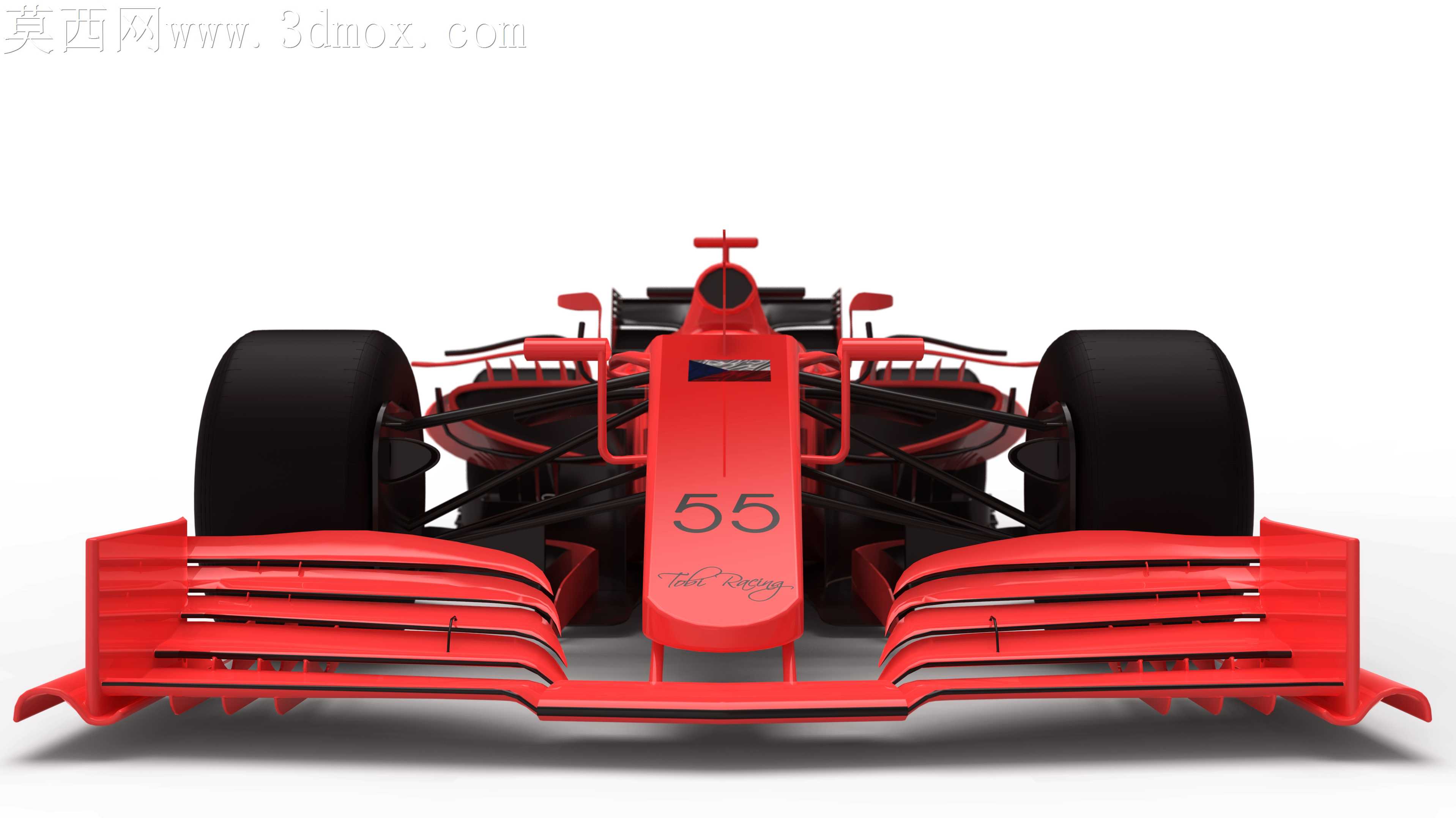

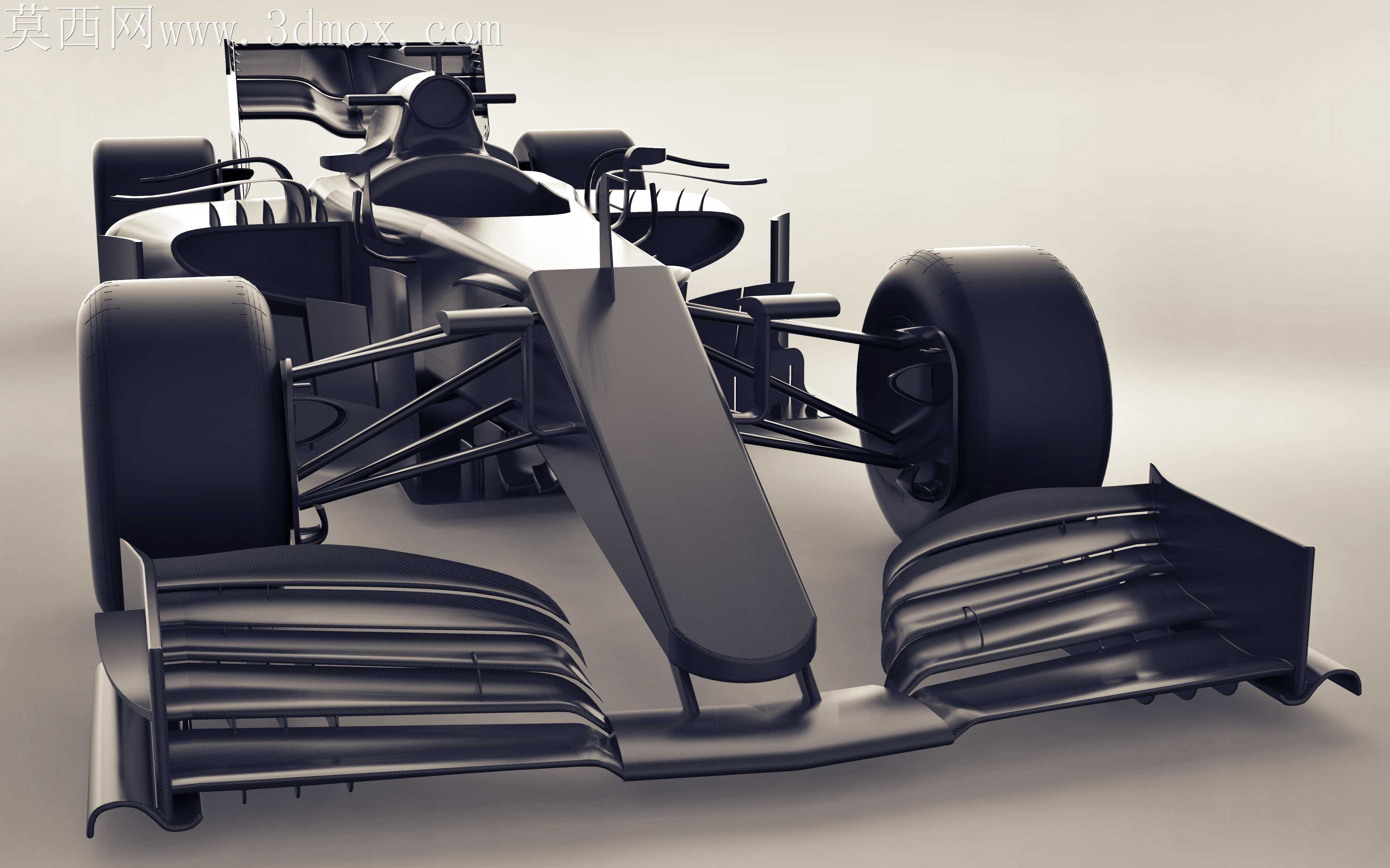

高速赛道下前翼下洗气流与前轮湍流的干涉问题，是方程式赛车气动设计里绕不开的矛盾点，前轮转动带起的乱流一旦侵入车底扩散器区域，会直接让整车下压力损失超过15%，连带尾翼工作效率大幅跳水。这套F1赛车的气动结构在处理这一问题时，没有照搬常规的翼片导流思路，而是在前翼端板外侧做了三段式切角导流棱，棱边的曲率顺着前轮接地点的切线方向做了0.8度的外倾偏移，能把前翼产生的高速下洗气流往车身外侧推12毫米左右，刚好避开前轮转动带起的湍流带，不会让两股气流在轮拱前方形成紊流涡团。前翼主翼面的翼型没有用标准的低速高升力翼型，而是把翼型最大厚度点往弦长方向后移了7%，配合主翼面下方的三道微型导流槽，能让气流经过翼面下方时的加速梯度更平缓，不会因为局部流速过快产生气流分离，哪怕在低速弯角前的制动工况下，前翼下压力的波动幅度也能控制在8%以内，不会出现制动时车头下压力骤降导致的转向不足。

轮胎与轮拱的间隙控制也藏着细节，前轮拱后方的导流开口没有做成常见的直排式，而是顺着侧箱前缘的进气轮廓做了弧形收口，能把轮拱内排出的乱流导入侧箱上方的气流通道，和侧箱散热排出的热气流汇合后顺着车身腰线流向尾翼端板，既不会让轮拱乱流扫过车底扩散器的进气口，还能给尾翼端板的气流附面层补充能量，延迟尾翼在大攻角下的气流分离。尾翼的主翼板和副翼之间留了2.5毫米的缝隙，缝隙的上下边缘做了0.2毫米的圆角处理，能让少量高压气流从缝隙穿过，吹走副翼下方的低速附面层，哪怕尾翼攻角调到28度，也不会出现大面积的气流失速，DRS开启时的减阻效率也能比常规缝隙设计高6%左右。

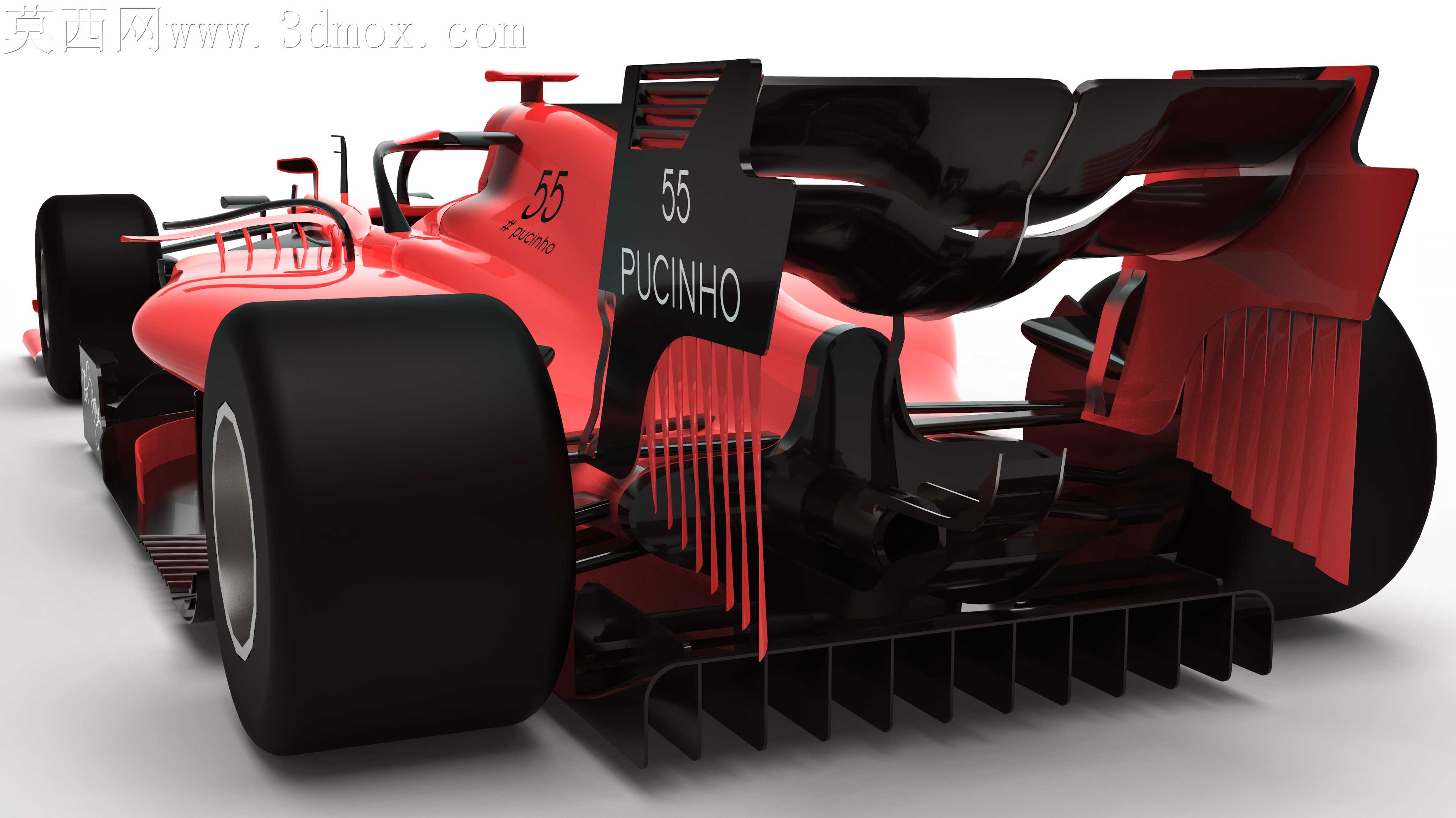

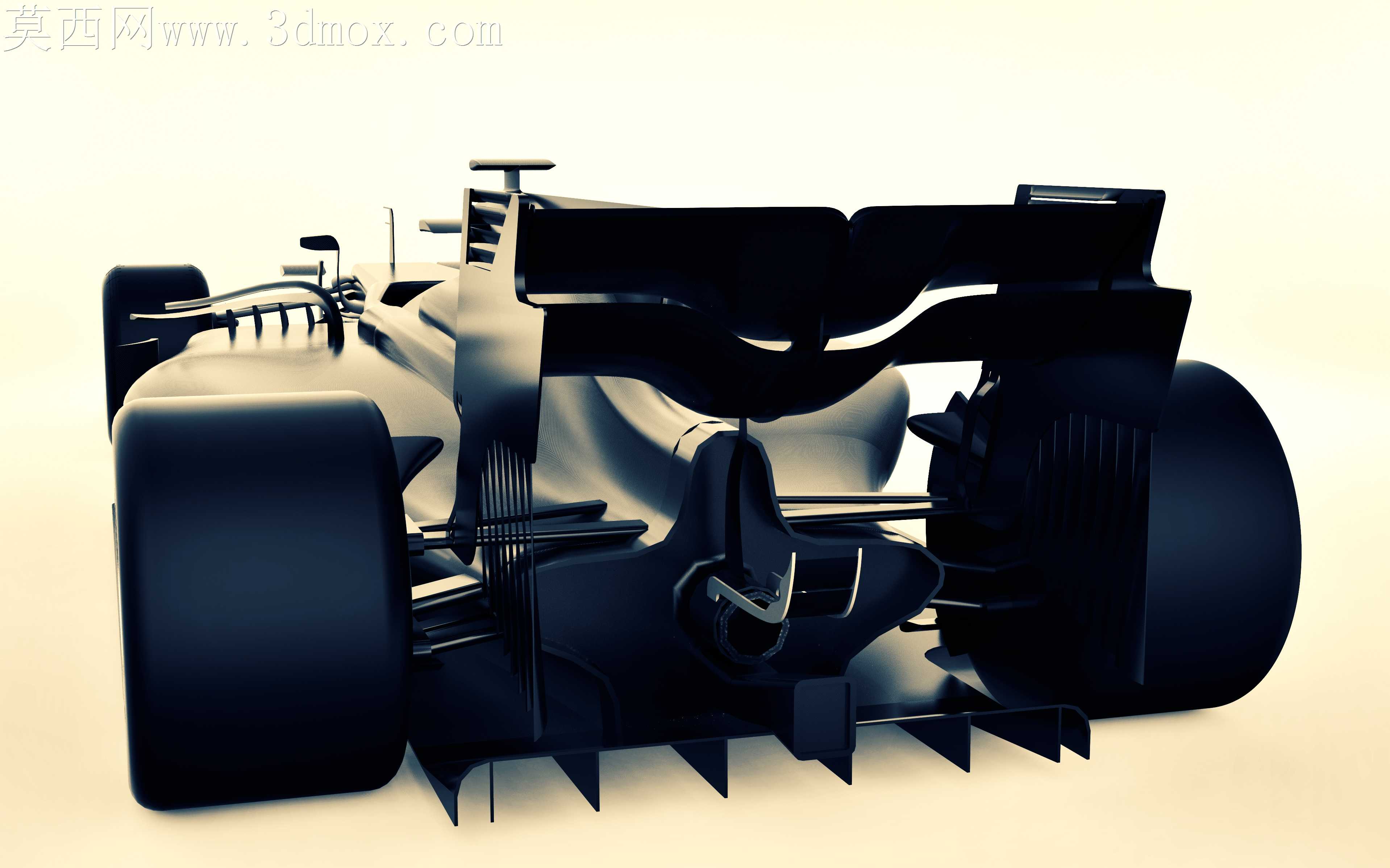

车底的阶梯式扩散器没有追求过大的扩张角，而是把扩散器的起始点往后轴方向前移了30毫米，扩散器内部的导流叶片高度顺着气流方向做了渐变处理，靠近车身中轴线的叶片比两侧叶片高4毫米，能让车底不同区域的气流在扩散器出口处的压力保持一致，不会因为两侧气流流速差产生横向的涡旋，消耗额外的动能。前悬挂的拉杆外侧套了流线型的整流罩，整流罩的截面形状不是标准的水滴形，而是根据拉杆附近的气流方向做了不对称修型，上表面的曲率比下表面大12%，能减少拉杆在气流中产生的尾迹宽度，避免悬挂部件的乱流影响侧箱进气的效率。

这些细节处理没有追求纸面参数的极致，而是在赛道实际工况的各种矛盾里做了平衡，比如前翼的导流棱会小幅增加翼片本身的空气阻力，但换来了整车气动效率的提升，尾翼的缝隙设计会小幅降低低速下的下压力，但能大幅提升高速工况下的稳定性，这种取舍恰恰是工程设计里最核心的部分，所有曲面的曲率调整、结构的位置偏移，最终都是为了让气流在整车各个区域的流动更可控，在不同车速、不同转向角度的工况下都能保持稳定的气动表现。
