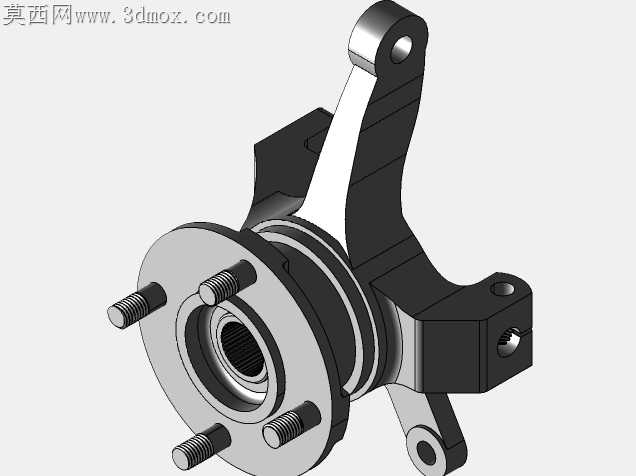

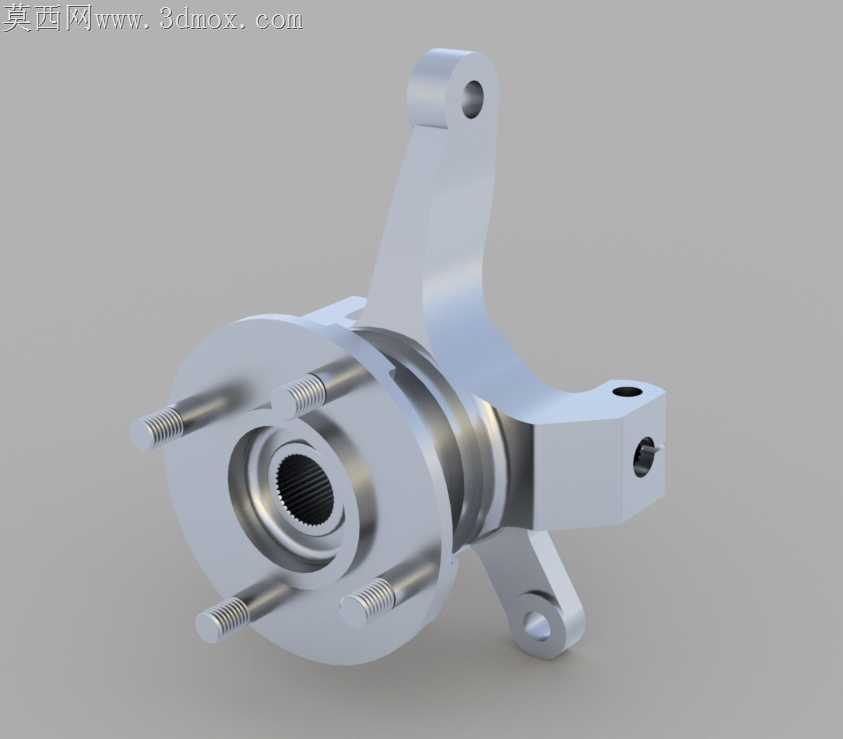

马鲁蒂铃木Alto800汽车转向节结构设计

量产车型的转向节长期处在交变载荷冲击下，毛坯铸造后的应力集中区开裂、轮毂轴承装配同轴度超差、摆臂连接孔位受力变形是售后返修里占比极高的故障点，这款适配小型代步车的转向节在结构设计阶段就针对性做了加工适配层面的细节调整。转向臂与本体衔接的过渡圆角没有沿用常规的R3圆弧，而是根据锻造脱模角度调整为渐变R角，靠近主销孔的位置圆角放大到R5，靠近拉杆安装位的位置收窄到R2，既避免了铣削加工时刀具在转角处的啃刀风险，也能让锻造毛坯的金属流线顺着受力方向连续分布，不会出现流线截断导致的疲劳强度下降。轮毂安装面的四个螺栓柱做了0.15mm的拔模斜度，柱体根部增加了宽2mm的应力卸荷槽，压装轮毂螺栓时不会因为柱体根部应力集中导致根部开裂，螺栓柱端面的倒角特意做成15°而非通用的45°，能让螺栓压入时自动导正，不会出现螺栓偏斜导致的轮毂动平衡超差。中心花键孔的内壁预留了0.08mm的磨削余量，花键齿侧的公差带选了H7，和半轴花键配合时既能保证无旷量传动，也不会因为配合过紧导致装配时敲入困难，花键孔靠近轮毂侧的端面做了0.2mm的沉台，装配半轴时能容纳少量润滑脂，避免长期使用后花键干磨出现锈蚀卡滞。三个摆臂连接耳的孔位同轴度公差控制在0.03mm以内，耳片厚度方向预留了0.2mm的精加工余量，铣削耳片端面时采用一次装夹成型工艺，避免二次装夹带来的孔位垂直度偏差，耳片上的黄油嘴安装孔做了斜向引流槽，打黄油时润滑脂能顺着槽流到销轴接触面，不会出现黄油嘴堵塞导致的销轴干磨。刹车卡钳安装位的两个螺纹孔做了钢丝螺套预埋设计，日常维修反复拆卸卡钳时不会因为铝制本体螺纹滑牙导致整个转向节报废，卡钳安装面的平面度公差控制在0.02mm，能保证刹车盘和卡钳的平行度，避免刹车时出现偏磨抖动。整个零件的非加工面都做了均匀的壁厚过渡，最薄处壁厚不小于6mm，避免铸造时出现冷隔、缩孔缺陷，加工时的夹持位选在转向臂的加厚凸台上，不会因为夹持力过大导致薄壁部位变形，所有加工面的粗糙度都根据受力情况做了区分，轴承配合面粗糙度达到Ra1.6，连接安装面粗糙度达到Ra3.2，非配合面保留铸造原始纹理，在保证性能的前提下尽可能压缩加工成本。
