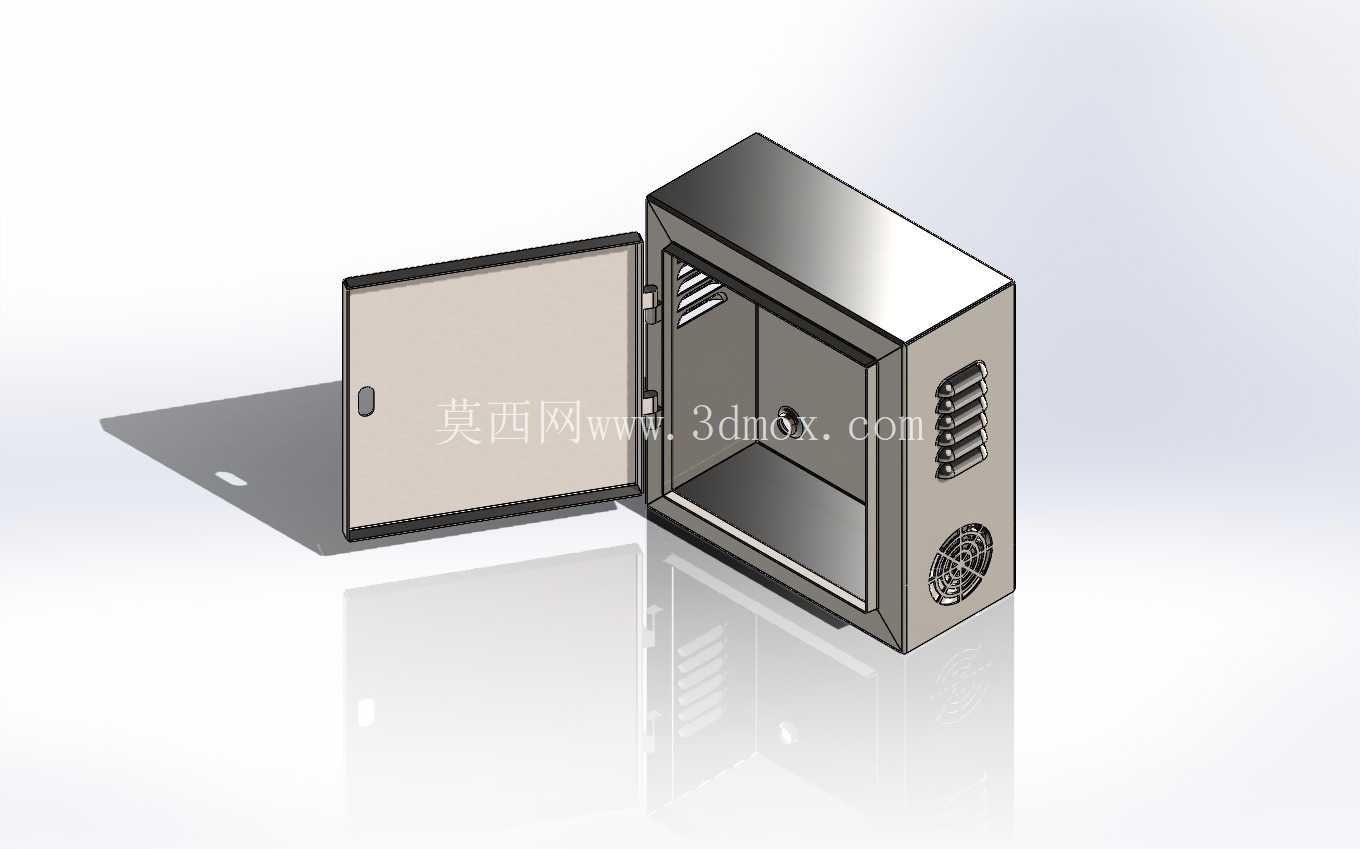

带散热结构的开门式电气防护壳体

在工业现场的电气系统布设场景里，这类开门式电气外壳是承载低压电气元件、小型控制模块的核心防护载体，常见于车间设备旁的就地控制单元、小型生产线的分线控制节点、户外临时配电点位的元件防护场景，核心作用是隔绝现场粉尘、切削液飞溅、意外触碰对内部电气元件的损伤，同时为内部元件提供稳定的安装基准。从结构设计逻辑来看，这款壳体采用单开门侧开结构，门体与主箱体通过侧边铰链实现转动连接，门体内侧设置有密封贴合边，关门状态下可与箱体开口边缘形成贴合防护，减少粉尘与水汽的侵入路径；门体上预留的嵌入式卡扣位，可配合通用型门锁实现门体的锁闭，避免非专业人员随意开启触碰内部带电部件。箱体侧壁的散热结构做了分层设计，一侧采用多组平行的冲压百叶窗结构，依靠自然对流实现内部热量的散出，百叶窗的冲压角度做了向下倾斜处理，可避免外部飞溅的液体、落尘直接通过通风口进入箱体内部；另一侧加装轴流风机安装位，可根据内部元件的发热功率选配对应尺寸的散热风机，实现强制风冷散热，适配不同发热等级的电气元件安装需求。箱体内部预留了标准化的安装导轨固定位，可直接卡装通用宽度的电气安装导轨，无需额外打孔加工，就能快速固定断路器、继电器、小型PLC模块等常规电气元件，内部底板采用可拆式设计，可根据实际布线需求调整元件安装位置，也方便后期的元件更换与线路检修。从安装边界来看，箱体背部预留了壁挂安装的固定孔位，孔位间距匹配常规壁挂支架的安装尺寸，可直接固定在墙面、设备机架立面，底部预留的走线孔可配合防水格兰头实现进出线缆的密封固定，避免线缆拉扯导致的接线松脱，同时阻挡外部杂物从走线位置进入箱体。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边都预留了合理的折弯半径，避免折弯处出现应力开裂，箱体的拼接边采用点焊加密封胶的工艺路径，既保证壳体的结构强度，又能提升整体的防护等级；门体开启角度可达到120度以上，完全开启后不会遮挡箱体内部的操作空间，方便检修人员进行接线、元件调试等操作。这类壳体的尺寸设计偏向紧凑型，不会占用过多的安装空间，同时内部的有效容积可满足常规小型控制回路的元件排布需求，不会出现空间冗余过大导致的材料浪费，也不会因为空间不足导致元件排布拥挤、散热不畅的问题。在实际选型应用中，这类壳体可覆盖大部分工业现场的小型电气控制单元防护需求，相比一体式密封壳体，开门式的结构大幅降低了后期维护的操作难度，无需拆卸整个壳体就能完成内部元件的检修更换；分层式的散热设计也让它可以适配不同发热功率的元件安装场景，无需额外对壳体进行散热改造就能直接投入使用。
