垂直起降飞行器斜盘操纵组件结构设计

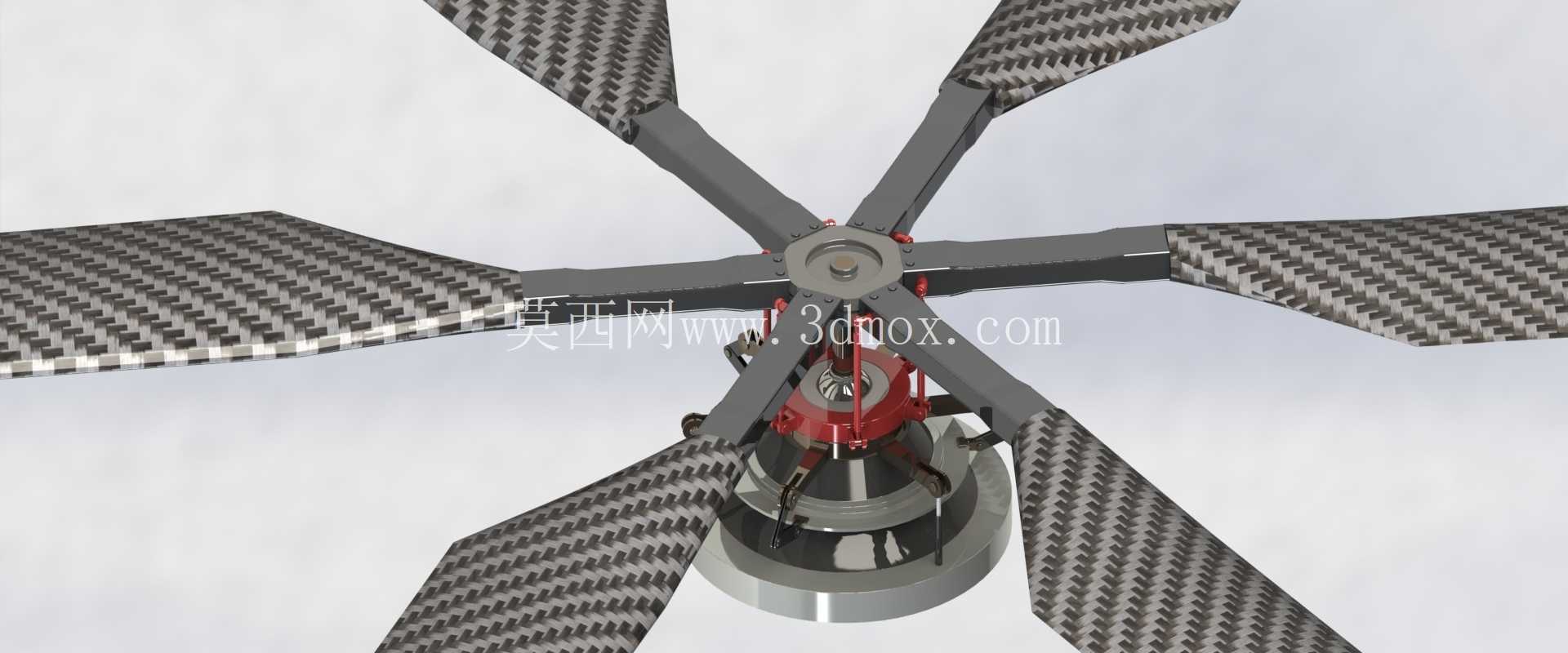

　　该斜盘组件是垂直起降类飞行器旋翼系统的核心操纵执行部件，主要应用在小型无人垂直起降飞行器、轻型载人垂直起降验证机的旋翼传动链路中，承担旋翼总距与周期变距的操纵传递功能，直接决定飞行器的姿态控制精度与飞行稳定性。从实际应用场景来看，这类斜盘组件需要适配多旋翼共轴或者单旋翼带尾桨的垂直起降构型，尤其适合碳纤维材质旋翼桨叶的配套使用，能够在旋翼高速旋转过程中，将不旋转侧的操纵舵机位移量，精准传递到旋转侧的每一片桨叶夹头，实现桨叶桨距角的动态调整，完成飞行器的升降、前后左右倾转、航向修正等飞行动作。

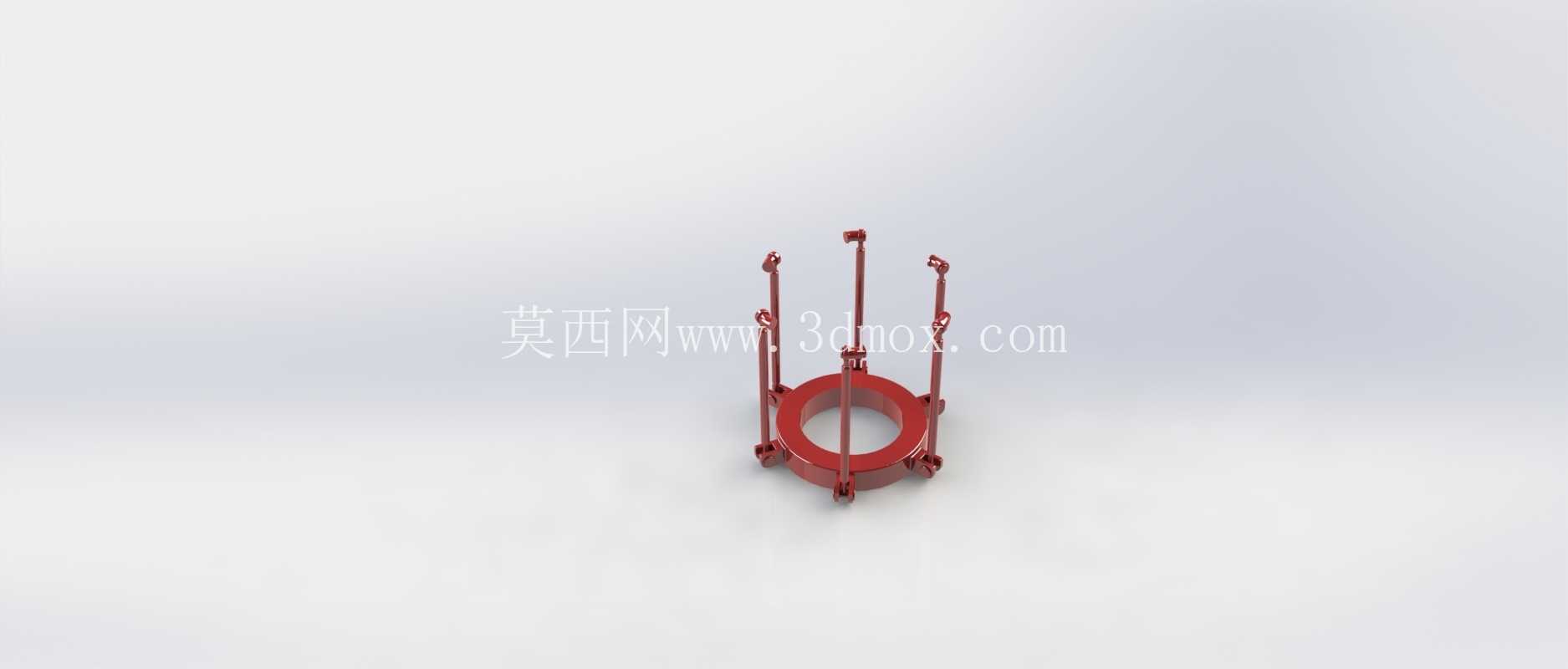

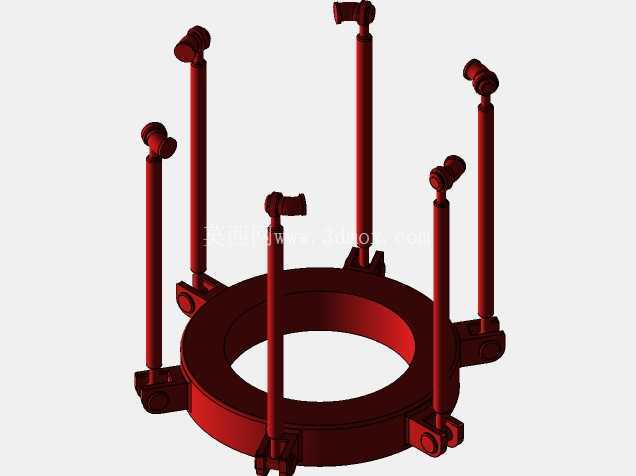

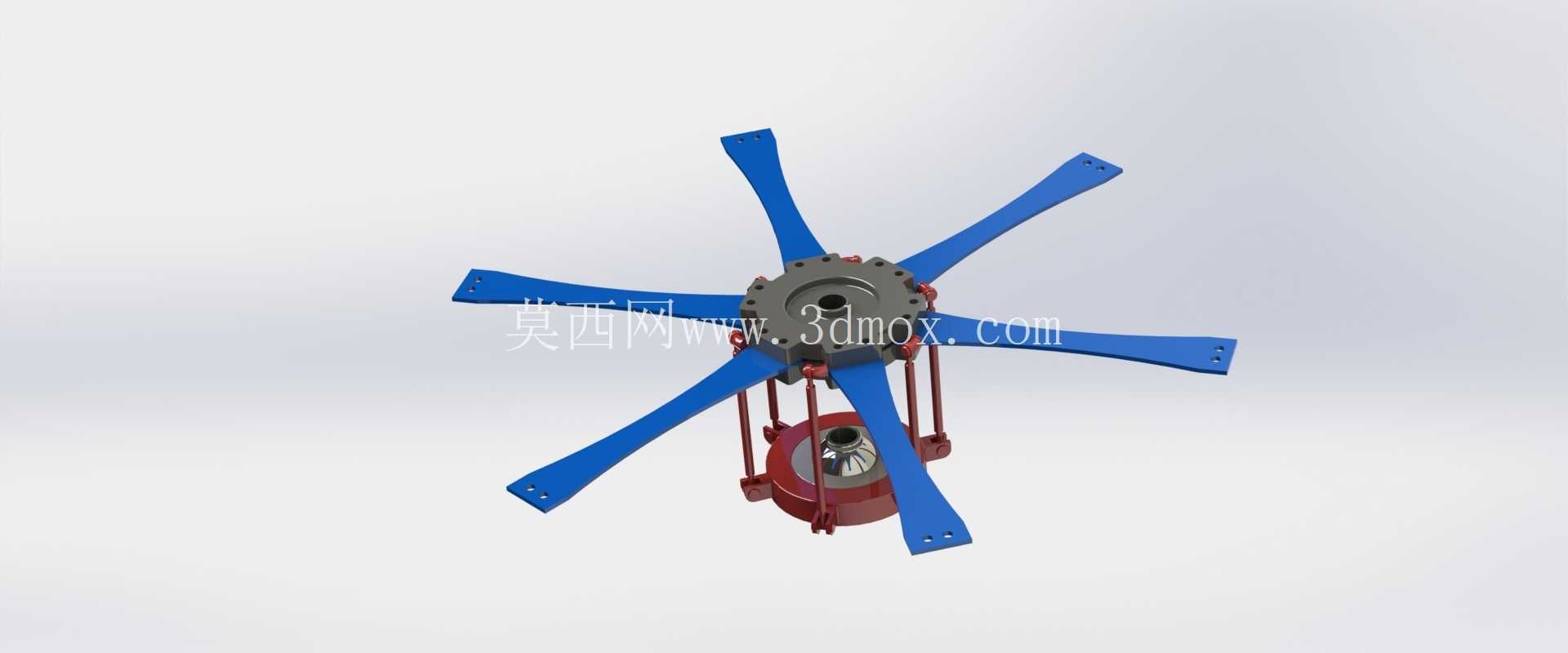

　　从功能特性上看，该组件采用不旋转环与旋转环分层的经典斜盘结构，不旋转环侧预留舵机连杆安装位，可直接与三个或四个操纵舵机的输出球头铰接，旋转环侧通过变距拉杆与每片桨叶的变距摇臂连接，两层环之间设置低摩擦转动副，保证旋转环随旋翼主轴高速转动时，不旋转环能够稳定保持操纵角度不跟转。组件中心设置与旋翼主轴配合的安装孔，孔内预留键槽与锁紧定位面，能够保证斜盘整体沿主轴轴向滑动的同时，传递周向扭矩不发生相对转动，避免变距操纵出现滞后或空程。桨叶夹持端采用快拆式结构设计，配合碳纤维桨叶的根端尺寸，可实现桨叶的快速更换与角度校准，夹持面设置防滑纹路与定位销孔，保证大拉力工况下桨叶不会出现相对滑移。

　　设计过程中首先明确了安装边界约束：旋翼主轴直径适配常规20-25mm规格的空心碳纤维主轴，斜盘整体最大外径控制在120mm以内，沿主轴轴向的滑动行程不小于15mm，满足总距调整的全行程需求；六片桨叶的安装节圆直径为80mm，相邻桨叶夹角60度，保证六旋翼构型下的拉力均匀性。结构设计阶段重点考虑了高速旋转工况下的动平衡特性，所有旋转侧的结构件均做对称布局设计，转动副位置采用耐磨衬套降低摩擦损耗，避免长时间运行后出现间隙增大导致的操纵虚位。斜盘的倾斜角度范围设计为正负12度，能够满足常规垂直起降飞行器的最大姿态倾转需求，总距调整范围覆盖0到18度，既可以满足零距状态下的旋翼怠速运转，也能在大总距状态下输出足够起飞拉力。

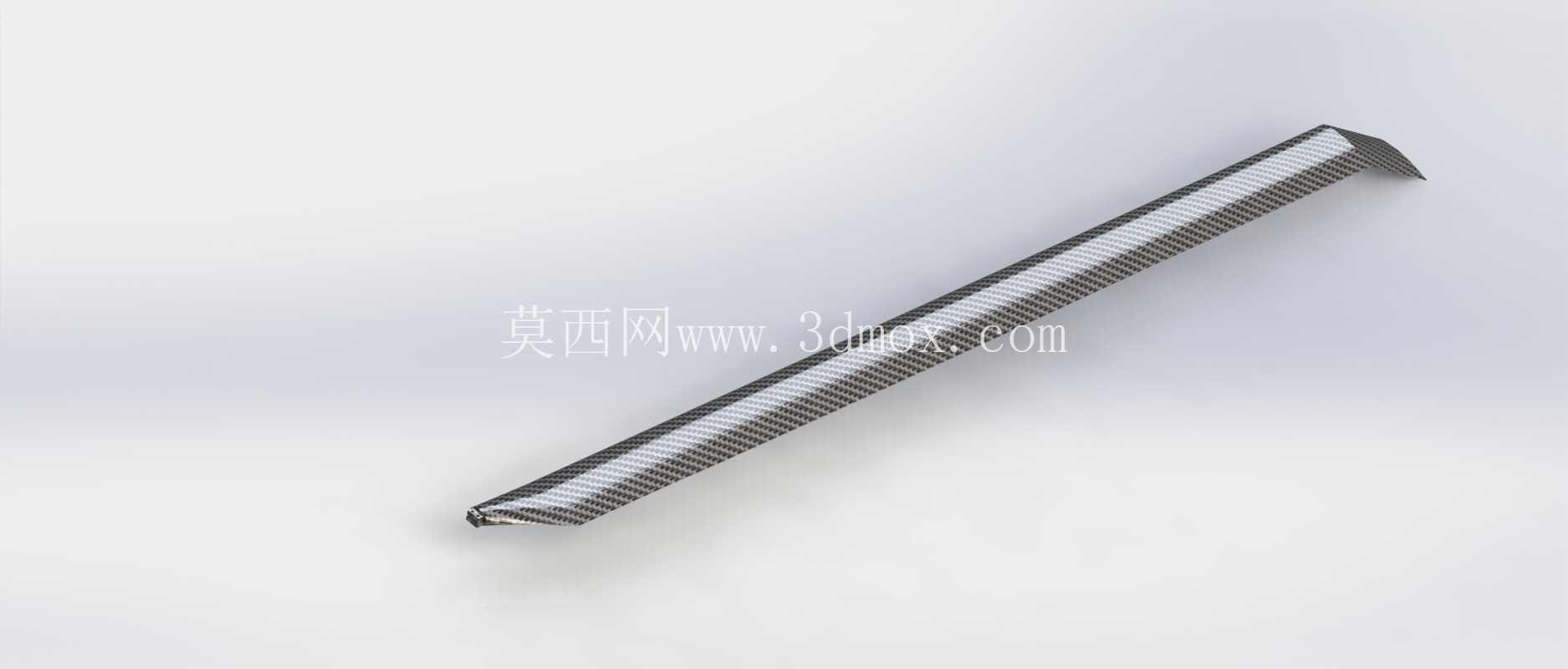

　　从安装适配性来看，该组件的下端预留与舵机摇臂连接的标准球头安装孔，孔位间距符合通用小型航模及工业级垂直起降飞行器的舵机安装尺寸，不需要额外定制转接件即可完成装配；上端变距拉杆的连接点与桨叶夹头摇臂的力臂比经过匹配计算，舵机输出1mm的直线位移即可对应桨叶0.8度的桨距变化，操纵线性度优异，能够降低飞控系统的操纵校准难度。结构材质选择上，承力核心件采用高强度铝合金加工，表面做硬质阳极氧化处理提升耐磨性能，桨叶部分采用碳纤维复合材料铺层成型，在保证结构强度的同时尽可能降低旋转部分的整体重量，减少旋翼运转时的转动惯量，提升操纵响应速度。

　　实际使用过程中，该斜盘组件能够适应户外复杂工况下的振动载荷，所有铰接位置均设置防尘密封结构，避免沙尘进入转动副造成卡滞，组件整体的重量控制在180g以内，不会给旋翼系统带来过多的额外负载。在结构验证阶段，针对斜盘的最大操纵载荷做了冗余设计，能够承受单支舵机最大10kg的推力输出，在大机动飞行工况下不会出现结构变形或断裂问题。旋转环与不旋转环之间的转动阻力经过优化，即使在长时间连续运转情况下，也不会出现摩擦阻力突增导致的舵机负载过大问题，有效提升飞行动作的顺滑度。
