带可开启工作门的钣金电气防护外壳

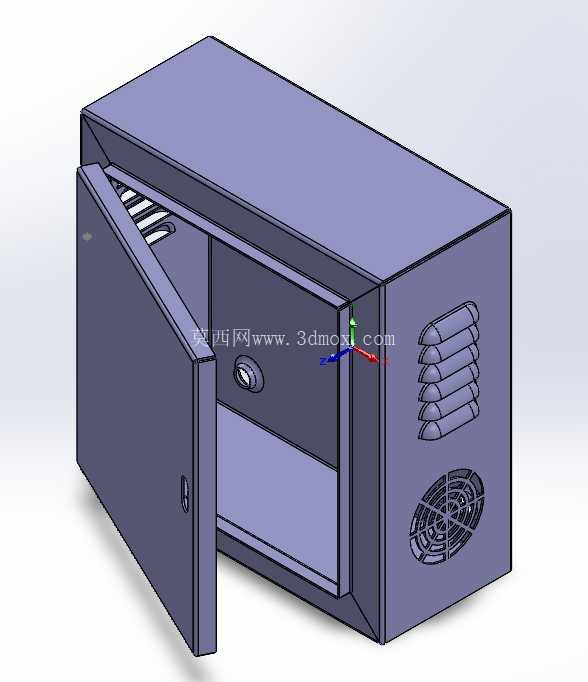

这类钣金电气外壳多应用在车间工位旁、小型设备集成端、户外临时配电点位这类场景，用来承载小型断路器、接线端子排、小型控制模块这类低压电气元件，避免元件直接暴露在外界环境中，阻挡粉尘、飞溅切削液、意外触碰带来的安全隐患。从结构设计来看，整体采用长方体封闭式布局，单侧设置可向外开启的工作门，门体侧边预留锁具安装位，日常运维时可直接开门操作内部元件，关闭后通过锁具实现非授权人员无法开启的防护效果，门体与箱体的贴合边做了折边处理，减少缝隙宽度，避免大颗粒粉尘直接飘入箱体内部。

箱体侧面做了两类散热结构设计，上部是多组并排的冲压百叶窗结构，下部预留了轴流风扇的安装位，百叶窗的冲压角度做了向下倾斜的处理，既能保证空气流通带走内部元件工作产生的热量，又能避免上方滴落的液体直接顺着通风口进入箱体内部，下部的风扇安装位做了环形加强筋，安装标准尺寸的轴流风扇后可形成强制对流风道，让内部热空气快速排出，适配内部搭载发热功率稍大的电气元件的使用场景。

设计过程中全程采用钣金折弯工艺实现整体成型，所有折边处都预留了合理的折弯止裂槽，避免折弯时出现板材撕裂的问题，箱体的拼接边采用点焊固定后再做打磨处理，保证外表面平整无凸起焊疤，内部预留了多组安装螺柱的焊接点位，可根据实际搭载的元件尺寸灵活调整安装导轨的固定位置，不需要额外在箱体上打孔，适配不同规格的电气元件安装需求。

从安装边界来看，箱体背部预留了四个挂装孔位，可直接通过膨胀螺栓固定在墙面或者设备机架的立面上，挂装孔做了葫芦孔设计，安装时可先将螺栓固定在安装面，再将箱体挂入后微调位置，降低现场安装的对位难度；箱体底部预留了穿线孔位，可加装电缆防水接头，让进出箱体的线缆得到固定与密封，避免线缆被孔边毛刺割破绝缘层，同时阻挡虫类、粉尘从穿线位置进入箱体。

门体与箱体之间的连接采用隐藏式合页，合页安装在箱体内部的折边上，外部看不到合页结构，既提升了整体外观的整洁度，也避免外部人员通过撬动合页非法开启箱门，门体内侧可根据需求加装密封胶条，在对防护等级要求更高的场景下，胶条可填充门体与箱体之间的缝隙，提升防水防尘能力。箱体内部的安装空间做了分区规划，靠近门体的一侧预留了操作空间，方便人员在开门后进行接线、调试、复位空开等操作，靠近背部的区域为元件安装区，可固定DIN导轨来安装断路器、继电器、端子排等标准电气元件，空间利用率较高，不会出现元件干涉导致门体无法正常关闭的问题。

在实际选型应用中，这类小型钣金电气外壳适合作为分布式控制节点的防护箱体，不需要像大型电气柜那样预留大量的扩容空间，整体体积紧凑，占用安装面积小，在生产线的工位旁安装时不会影响操作人员的正常作业通道，在户外使用时可在外表面喷涂户外塑粉，提升抗紫外线、抗锈蚀的能力，延长户外场景下的使用寿命。箱体的板材厚度可根据实际使用场景调整，常规室内场景采用1.2mm厚度的冷轧钢板即可满足结构强度需求，若安装在有碰撞风险的设备旁，可选用1.5mm厚度的板材，提升箱体的抗冲击能力，避免外力撞击导致箱体变形损坏内部元件。
