电动自行车用250瓦轮毂式BLD电机结构

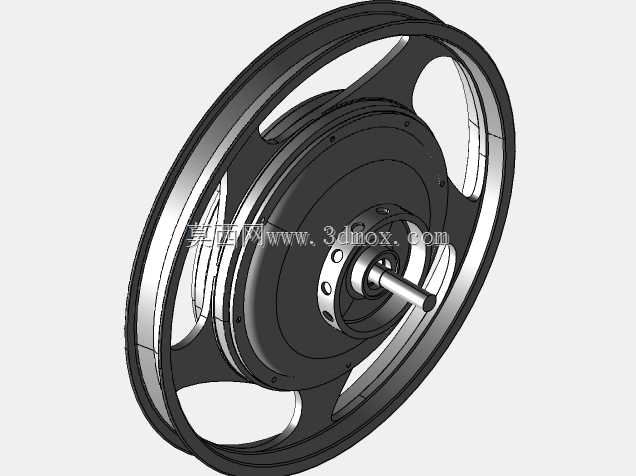

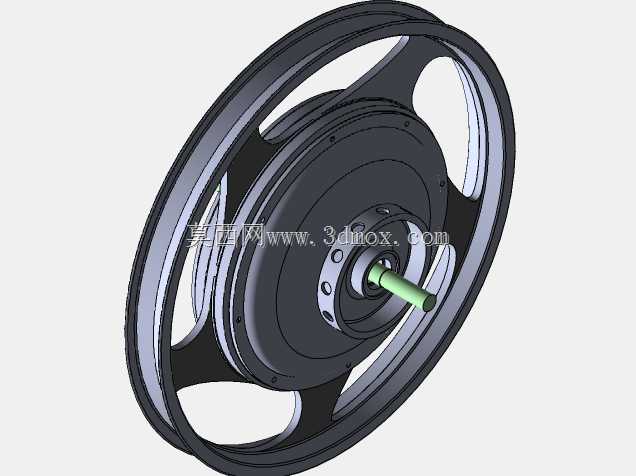

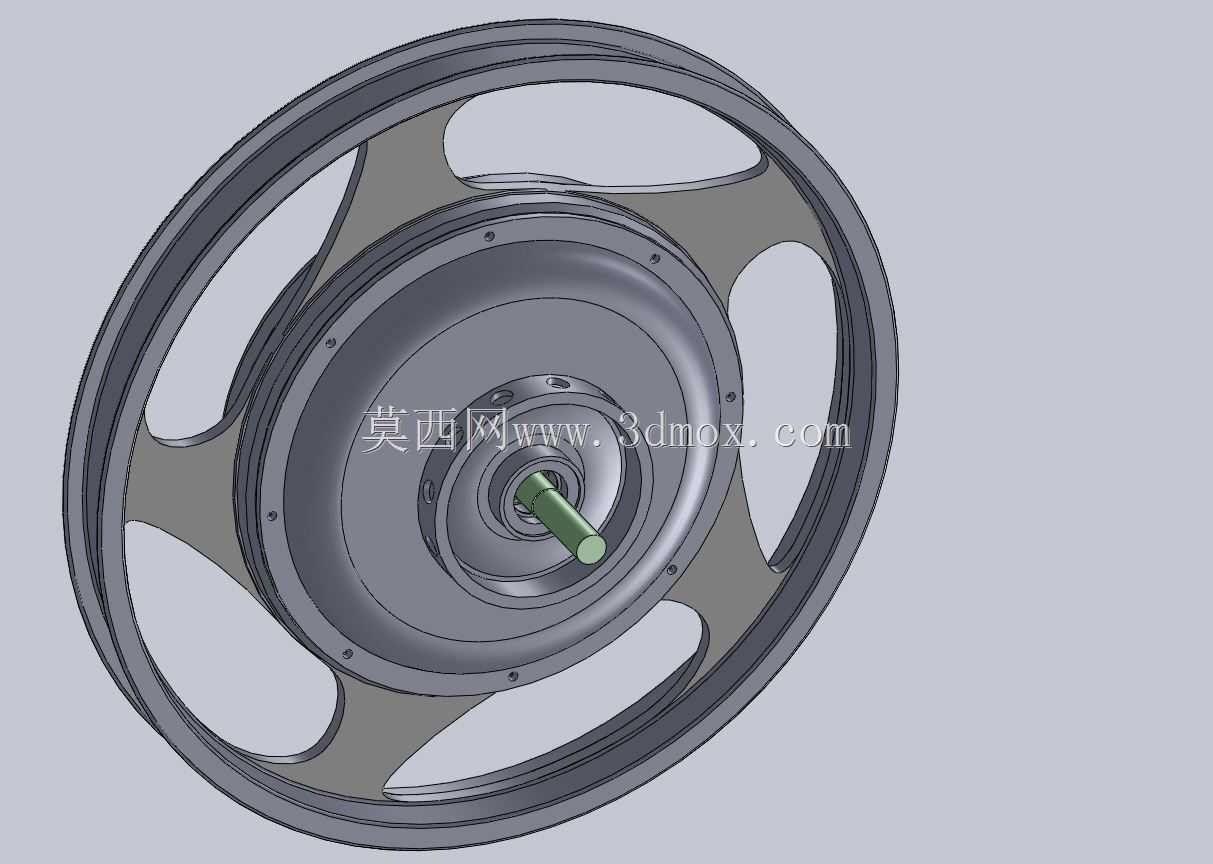

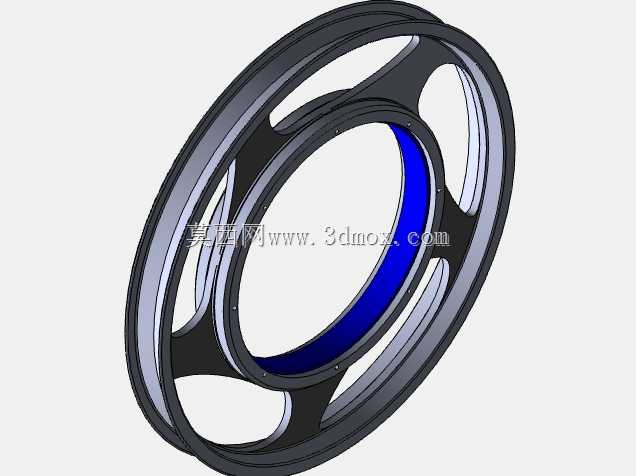

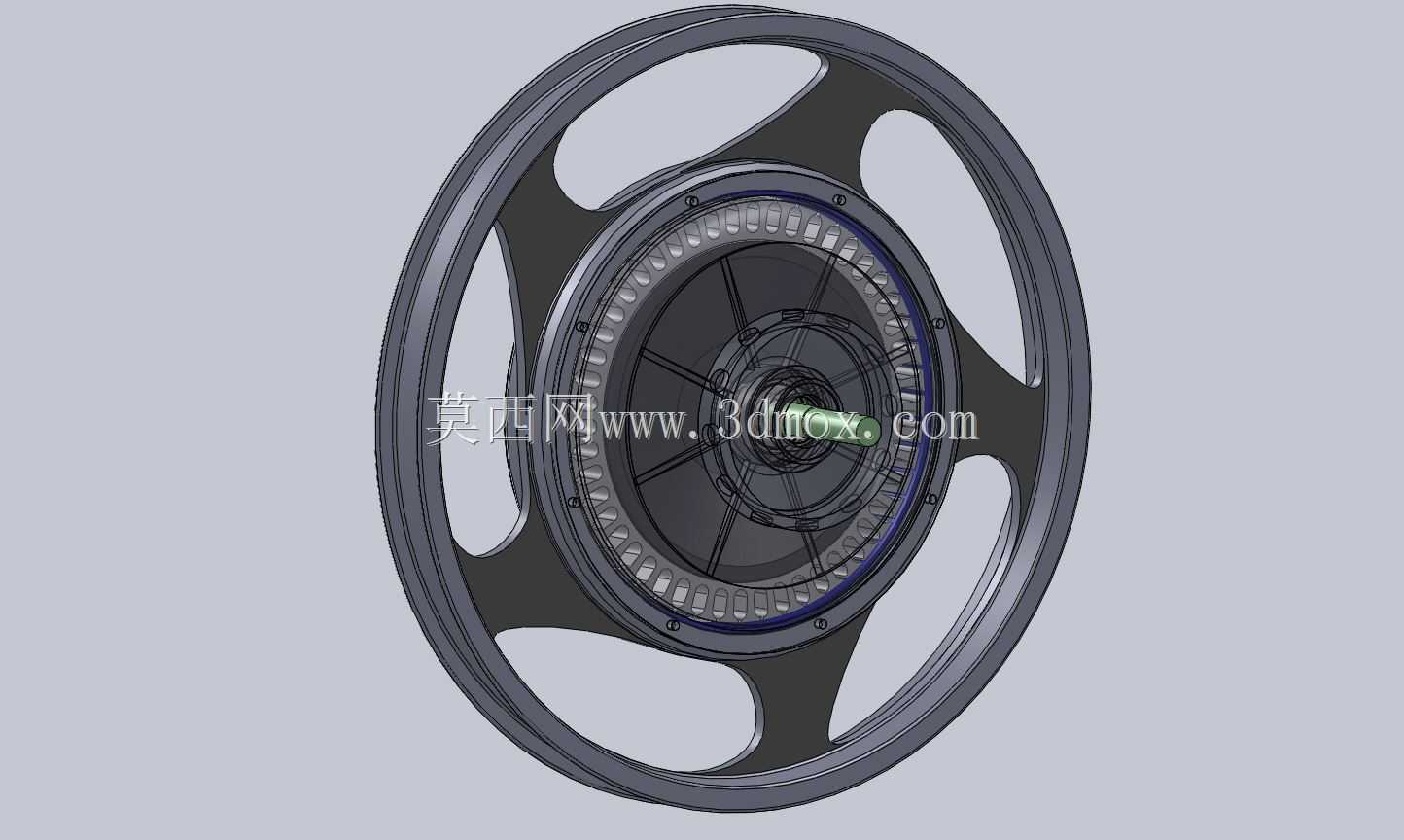

　　这款轮毂集成式无刷直流动力单元，主要适配短途代步类两轮电动自行车的后轮驱动场景，日常使用中直接整合在轮组辐条安装位，替代传统中置电机加链条传动的复杂结构，省去了传动链条、飞轮等易损耗部件，日常通勤场景下能减少维护频次，应对城市平坦路面、缓坡路段的代步动力需求完全足够。从结构设计逻辑来看，整体采用轮辋与电机外壳一体化的布局思路，电机定子、转子组件全部内嵌在轮圈内部的空腔中，轮圈外侧直接预留标准轮胎安装槽位，可适配常规尺寸的电动自行车充气轮胎，轮辐采用三辐式镂空结构设计，在保证轮圈整体径向、轴向结构强度的前提下，尽可能降低了轮组整体的转动惯量，起步加速阶段的动力响应更直接，同时镂空结构也能在骑行过程中为内部电机组件提供一定的通风散热条件，避免长时间连续运行时内部绕组温度过高影响性能。

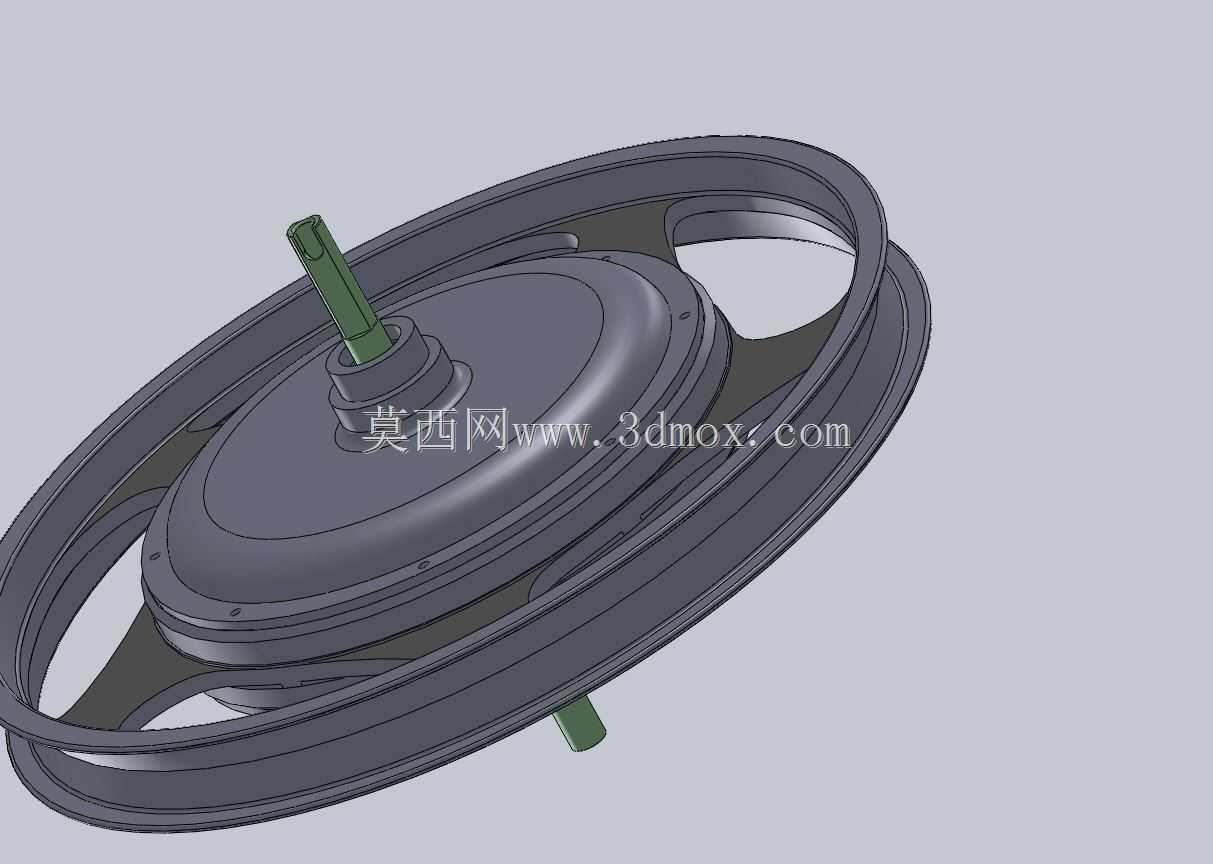

　　安装边界方面，轮组中心的轴部为固定安装端，两侧预留标准的自行车后叉安装卡槽，轴端中心预留过线孔位，电机的动力线缆可从轴芯位置穿出连接至车体控制器，不需要额外设计复杂的走线支架，适配常规开档尺寸的电动自行车后平叉，替换原有普通轮组时不需要对车架进行额外的切削、焊接改造，安装对位过程中只需要保证轴部两侧卡槽与后叉安装面贴合锁紧，即可完成轮组的固定，轮圈的径向跳动公差控制在常规代步轮组的允许范围内，安装完成后不需要额外做复杂的动平衡调整即可满足日常骑行的平稳性要求。

　　功能特性上，无刷直流的结构设计取消了传统有刷电机的碳刷接触组件，运行过程中不存在碳刷磨损产生的粉尘、接触电火花等问题，运行噪音更低，使用寿命更长，250瓦的额定功率输出刚好符合多数地区电动自行车的上路功率要求，不会出现功率超标无法合规上路的问题，低速扭矩输出特性适配两轮代步车的起步需求，在0到20公里每小时的常用代步速度区间内动力输出平顺，不会出现明显的动力顿挫。

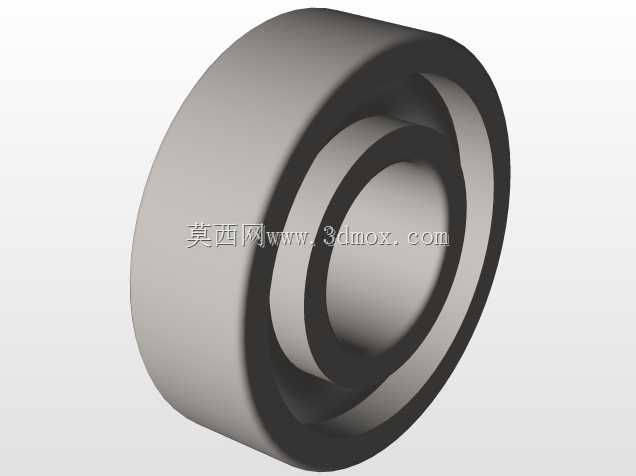

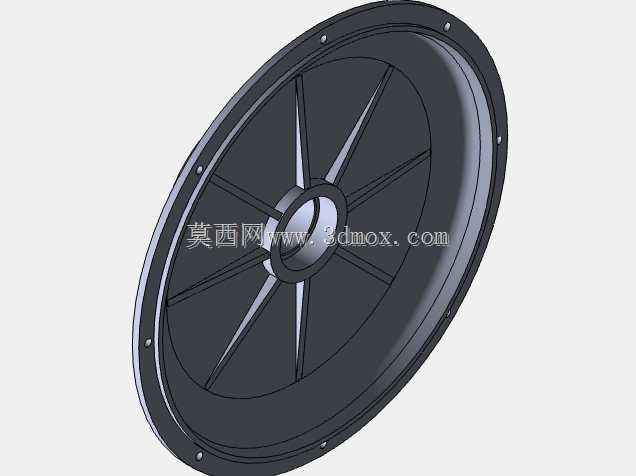

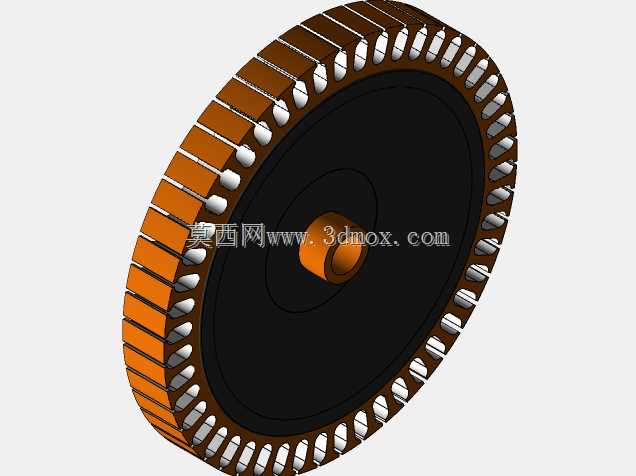

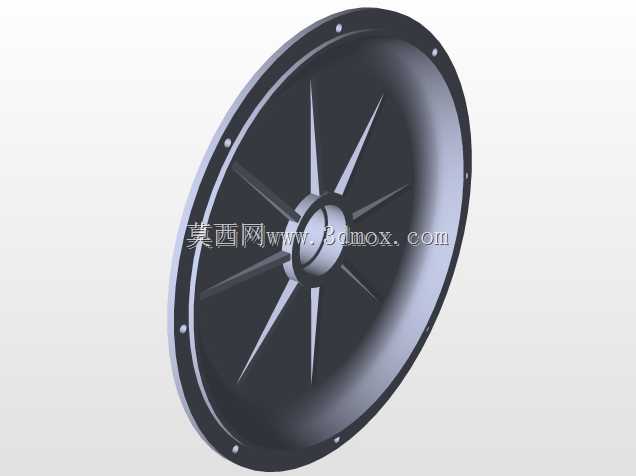

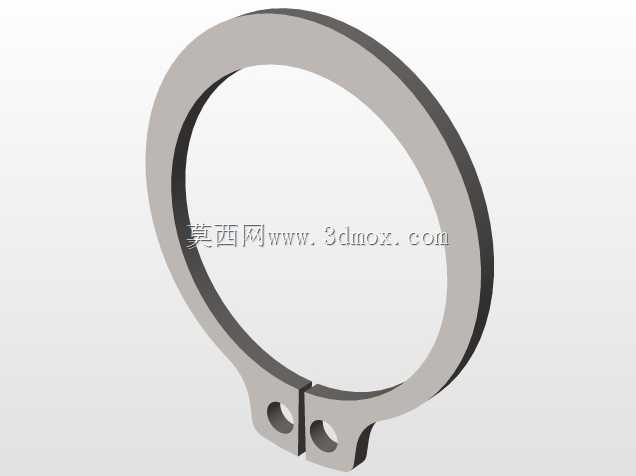

　　设计过程中优先考虑了民用代步场景的可靠性需求，电机外壳采用一体式压铸结构，接缝位置做了错位密封设计，日常雨天骑行时路面积水飞溅不会轻易渗入电机内部造成绕组短路，内部绕组采用常规的绝缘浸漆处理，满足日常温湿度环境下的绝缘性能要求，转子磁钢采用表贴式固定结构，装配工艺简单，后期维护时拆卸更换配件的难度较低，不需要专用的大型工装即可完成内部组件的拆解检修。轮辋的结构强度经过校核，可承受常规体重骑行者的载荷，以及日常路面颠簸产生的冲击载荷，三辐式的支撑结构从轴部延伸至轮辋内壁，受力传递路径直接，骑行过程中轮圈受到的地面冲击力可通过辐条直接传递至中心轴部，不会在轮辋局部产生应力集中导致轮圈变形。中心轴部位采用标准的深沟球轴承支撑，转动阻力小，径向承载能力强，可承受骑行过程中产生的径向载荷以及转弯时的部分轴向载荷，轴承两侧加装密封圈，可阻挡外部灰尘、泥水进入轴承滚道，延长轴承的维护周期。
