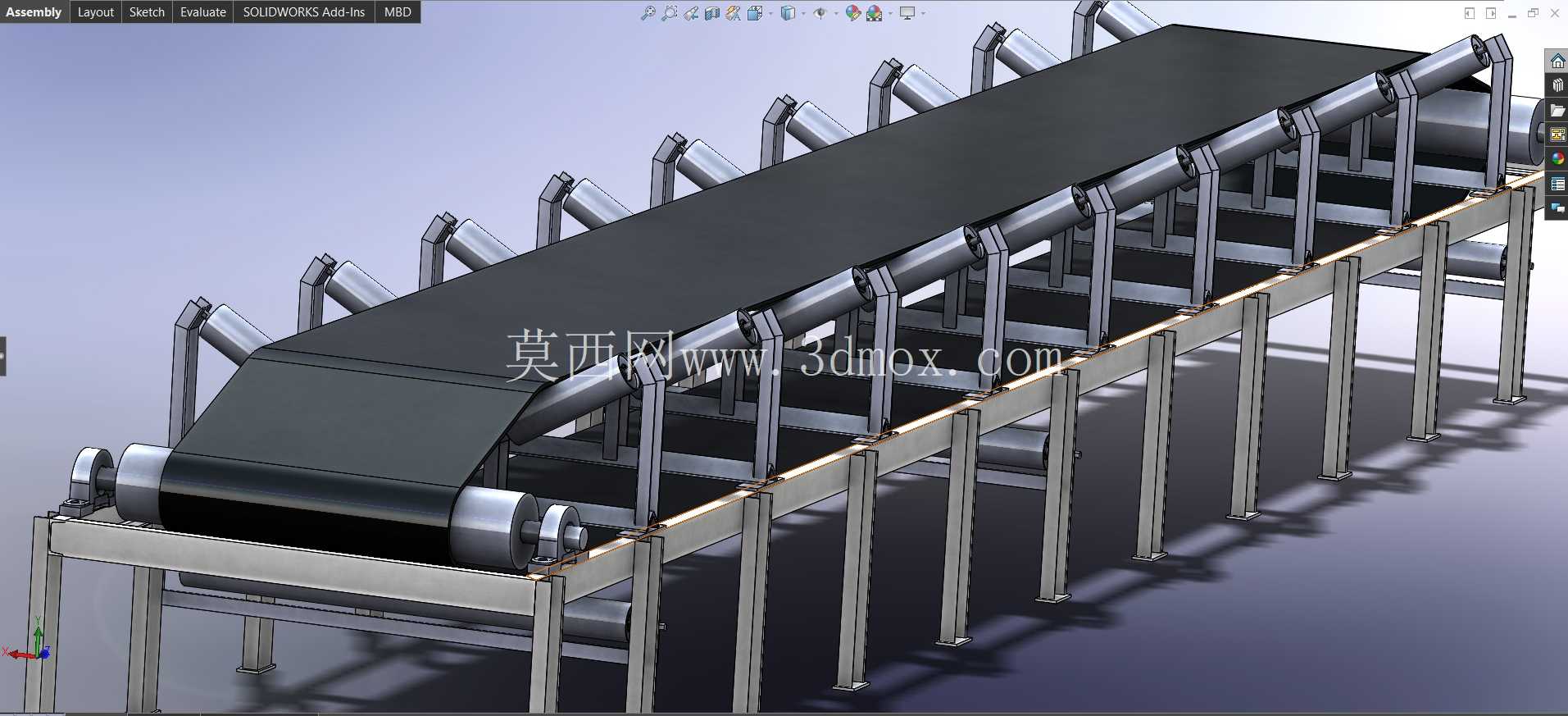

11米长距离槽型皮带转运输送设备

这款长距离输送设备的有效输送长度达到11米，整体采用槽型托辊组作为皮带承载结构，主要面向散状物料、成件包装货物的中长距离转运场景，在汽车冲压车间的废料转运、冶金厂区的原料输送、物流仓储的件货分流、建材加工线的骨料转运场景中都能适配。从结构设计逻辑来看，整机采用分段式机架拼接方案，支腿采用等边角钢焊接成型，支腿底部预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地面，安装时无需额外做复杂的预埋基础，单段机架长度控制在2米以内，方便厂区内转运与现场拼接，拼接面采用螺栓连接，现场安装时可根据实际场地的水平度微调支腿高度，补偿地面沉降带来的安装误差。

承载段托辊采用三辊式槽型结构，槽角设置为30度，这个角度既可以保证散状物料在输送过程中不会从皮带两侧撒漏，又不会因为槽角过大导致皮带边缘出现过度弯折，延长皮带的使用寿命；托辊两端采用带密封的深沟球轴承，可有效阻挡输送过程中产生的粉尘进入轴承内部，降低日常维护的频次，回程段采用平行下托辊，托辊间距设置为3米，既可以承托回程段皮带的自重，避免皮带下垂度过大导致运行跑偏，又能控制整机的制造成本。

驱动端设置在设备的头部位置，采用电动滚筒作为驱动部件，相比传统的电机减速机外置驱动方案，电动滚筒将传动结构全部内置在滚筒内部，整体结构更紧凑，占用的安装空间更小，同时传动部件的防护等级更高，适合多粉尘的工业生产场景；尾部设置螺旋拉紧装置，通过调节尾部滚筒的前后位置来调整皮带的张紧度，张紧行程预留300毫米，可补偿皮带在长期运行后产生的塑性伸长，避免皮带打滑影响输送效率。

皮带采用普通橡胶帆布带，带宽根据输送能力需求匹配，上覆盖胶厚度设置为6毫米，下覆盖胶厚度设置为3毫米，可应对常规散料的磨损冲击，如果是输送尖锐的冲压废料，可更换为耐磨加厚橡胶带或者钢丝芯皮带。设备两侧可根据使用需求加装导料槽、防跑偏挡边、安全防护网等附件，导料槽可在落料点位置约束物料的落点，避免物料直接冲击皮带导致皮带损伤，防跑偏挡边可在皮带出现轻微跑偏时强制纠正皮带位置，减少人工调整的工作量。

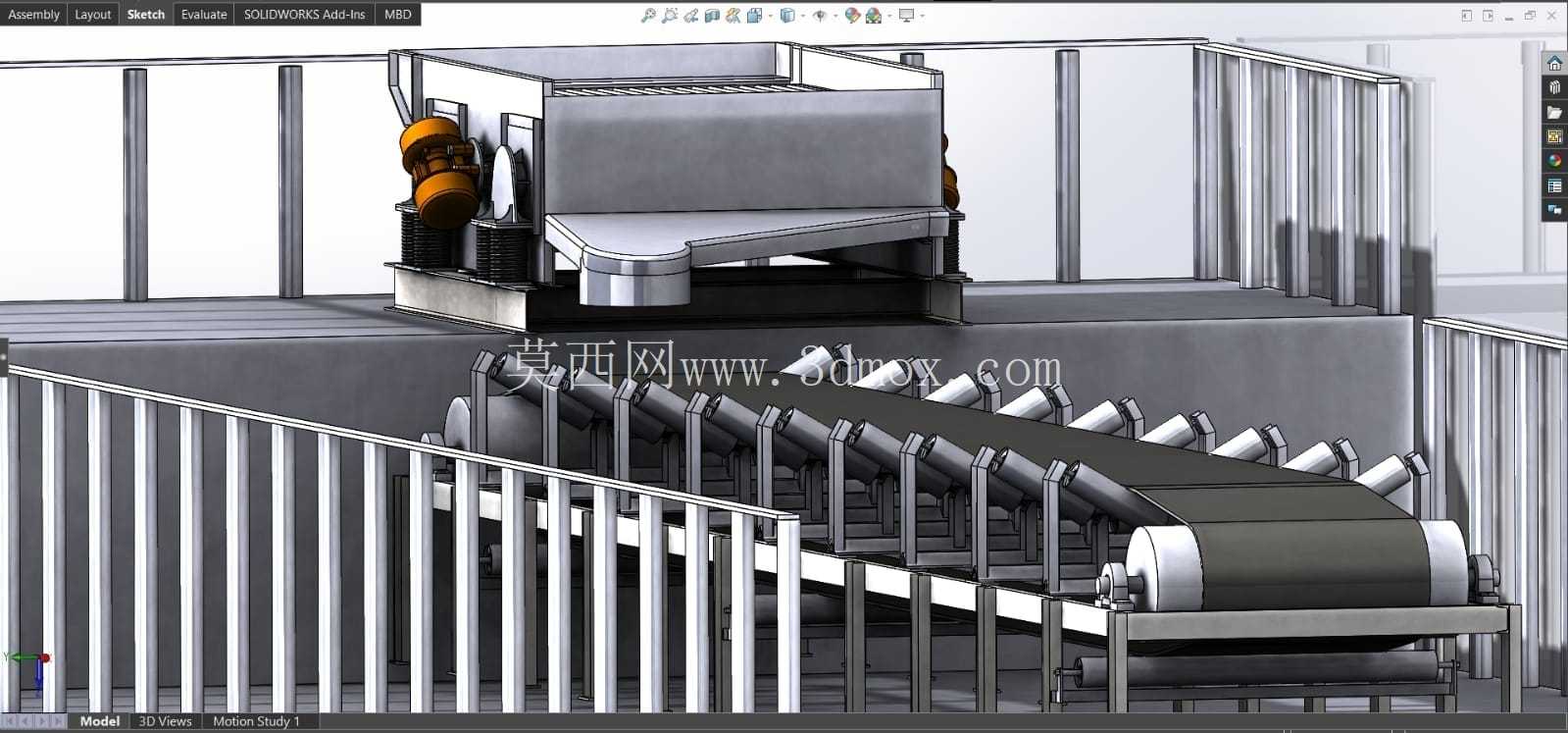

从安装边界来看，设备整机宽度比皮带宽度宽出400毫米，也就是两侧机架各向外延伸200毫米，安装时需要在设备两侧预留至少500毫米的维护通道，方便日常巡检时检查托辊转动情况、更换损坏的托辊；设备头部驱动位置需要预留1米的操作空间，方便后期维护电动滚筒、调整清扫器，尾部拉紧位置需要预留800毫米的操作空间，方便调整皮带张紧度。设备的进料端可搭配料斗、振动给料机等设备使用，出料端可直接衔接料仓、破碎机、下一工序的输送设备，实现物料的连续转运，无需人工二次搬运。

在实际运行过程中，槽型托辊组的排布间距控制在1.2米，这个间距是结合11米长度下的皮带挠度计算得出，可保证皮带在承载额定重量物料时，下垂度不超过托辊间距的2%，避免运行过程中皮带出现抖动、撒料的问题；机架的纵梁采用矩形钢管焊接成型，相比传统的槽钢纵梁，矩形钢管的抗扭性能更好，长距离输送时不会因为长期受力出现机架扭曲变形，保证设备长期运行的稳定性。设备的空载运行阻力系数控制在0.02以内，满载运行时的运行速度可根据实际输送需求调整，常规工况下设置为1.6m/s，输送散料时的输送能力可达到每小时300立方米，如果输送成件货物，可适当降低运行速度，保证货物转运的平稳性。

设计时还考虑了日常维护的便捷性，所有托辊都采用卡簧式固定结构，更换托辊时不需要拆卸其他部件，只需要撬开卡簧就可以将托辊取下，大幅缩短维护停机时间；皮带清扫器设置在头部滚筒的下方，采用聚氨酯刮板，可刮除粘附在皮带表面的物料，避免物料进入尾部滚筒与皮带之间，造成皮带磨损、滚筒包胶损坏。整机的所有钢结构件都做了除锈喷塑处理，可应对车间内的潮湿、多粉尘环境，延长设备的整体使用寿命，不需要频繁做防腐维护。
