手动元件插件作业双层模块化输送装置

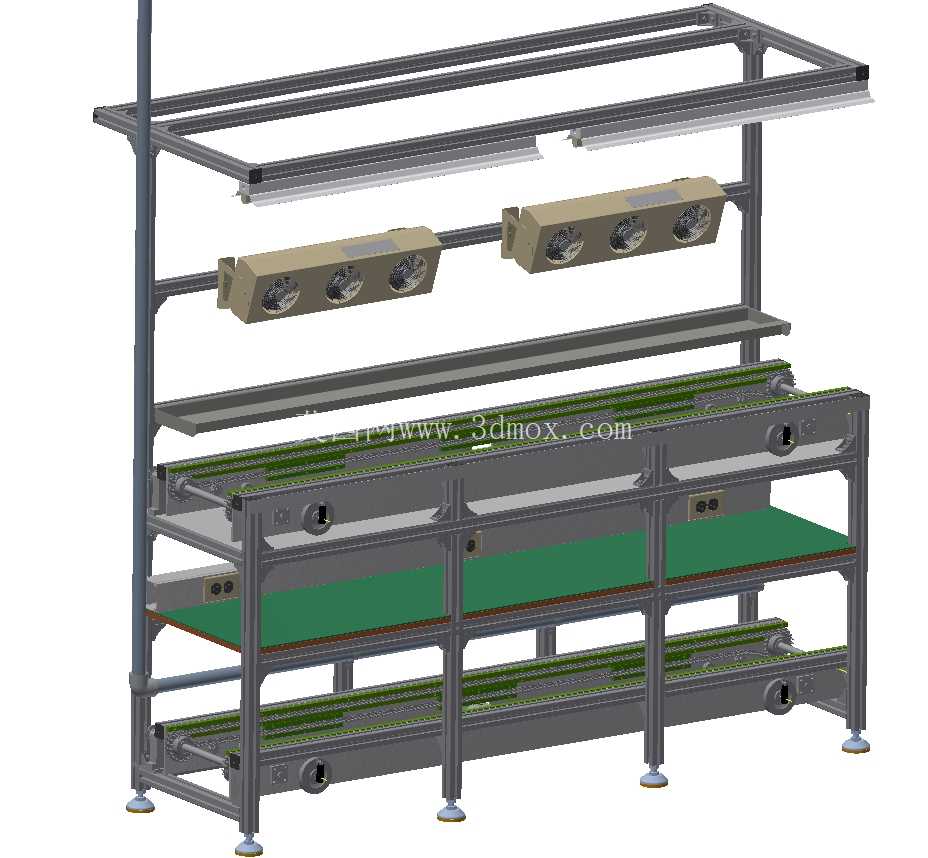

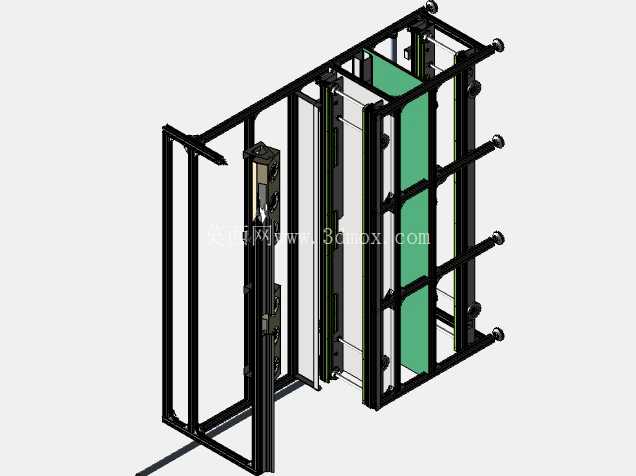

这套输送装置主要面向电子制造、低压电器组装环节的手动元件插装工序设计，适配PCB板、小型电器模组的在线流转作业，常见于消费电子组装车间、汽车低压电子配件生产工段，用来替代传统固定长度的插件流水线，解决产线换型时设备调整周期长、工位增减不便的痛点。设备整体采用双层输送结构设计，上下两层均配置同步带输送线体，上层线体作为主作业面承载待加工工件，下层线体可实现工装板的回流循环，无需额外配置空板回流机构，能有效压缩产线的横向占地空间，适配车间内狭长型的作业区域布局。机架主体采用工业铝型材拼接搭建，所有连接节点均采用标准角件与螺栓锁紧，无焊接结构，单段标准模块长度为2米，可根据实际产线的工位数量需求，多段拼接扩展至任意长度，拼接时仅需对齐两端的型材定位槽，对接输送辊的同轴度即可完成组装，无需对主体结构进行二次加工。线体上方配置三层功能架构，最顶部为照明安装梁，可嵌入安装工业LED作业灯带，为下方工位提供均匀无阴影的作业照明，避免插件作业时因光线不足出现元件插反、漏插的问题；中间层为离子风机安装位，图中配置的两台轴流离子风机可覆盖整个2米段的作业区域，消除工件表面的静电积累，避免静电击穿敏感电子元件；照明梁与输送线体之间设置有横向置物搁板，可放置作业指导书、待插装元件料盒、常用工装工具，减少作业人员转身取料的动作幅度，提升单工位的作业效率。主作业面的输送线体侧边配置绿色防静电工作台面，台面采用高密度防静电密度板材质，表面电阻值符合电子组装车间的防静电要求，作业人员可将待加工工件临时放置在台面上完成预插装、引脚修整等辅助工序，无需额外配置独立工作台。线体底部配置可调节脚杯，安装时可通过旋转脚杯调整整段设备的水平度，适配车间地面存在的高度差，避免线体倾斜导致工装板滑行偏移、输送卡滞的问题；脚杯上方的型材端面预留有脚轮安装孔位，需要频繁调整产线布局的车间可更换为万向带刹车脚轮，实现整段设备的快速移位。设备的输送驱动采用端部集中驱动结构，单段模块配置独立的减速电机，多段拼接时可通过电控系统实现各段的联动控制，也可单独控制某一段的启停，适配不同节拍的作业需求；线体侧边配置有工件阻挡机构，可在对应工位处将工装板精准定位，定位精度控制在±2mm范围内，满足手动插装作业的工件位置要求。设计过程中充分考虑了人体工程学要求，主作业面的离地高度设置为750mm，置物搁板高度为1100mm，照明梁底部离地高度为2000mm，适配身高155cm-185cm的作业人员坐姿或站姿作业，降低长时间作业的疲劳感；离子风机的安装角度可通过支架上的调节旋钮调整，可根据不同工位的作业位置调整吹风角度，确保静电消除范围覆盖整个作业区域。设备的安装边界预留了足够的维护空间，线体侧边与墙体或其他设备的间距建议不小于600mm，方便人员对驱动电机、输送辊、张紧机构进行日常维护保养；上下两层线体之间的间距设置为350mm，可容纳高度不超过300mm的工装板回流，避免工装板与上层结构发生刮碰。整套结构的所有零部件均采用行业通用标准件，铝型材、螺栓、输送辊、同步带均为市面常规规格，后期维护更换时无需定制特殊配件，可有效降低设备的全生命周期维护成本。
