RPLIDAR激光雷达高精度三维结构设计

做移动机器人底盘开发的工程师，大多都绕不开这类低成本二维激光雷达的结构适配，这次拆解复现的这款RPLIDAR结构，是目前室内AGV、服务机器人领域应用最广的测距传感单元之一。从实际落地场景来看，这类雷达主要承担环境轮廓扫描、障碍物检测、SLAM建图定位的核心功能，小到家用扫地机器人的沿边行走、避障脱困，大到工业场景AGV的路径规划、工位定位，甚至是教学场景下的嵌入式机器人开发实训，都能见到同结构产品的身影。

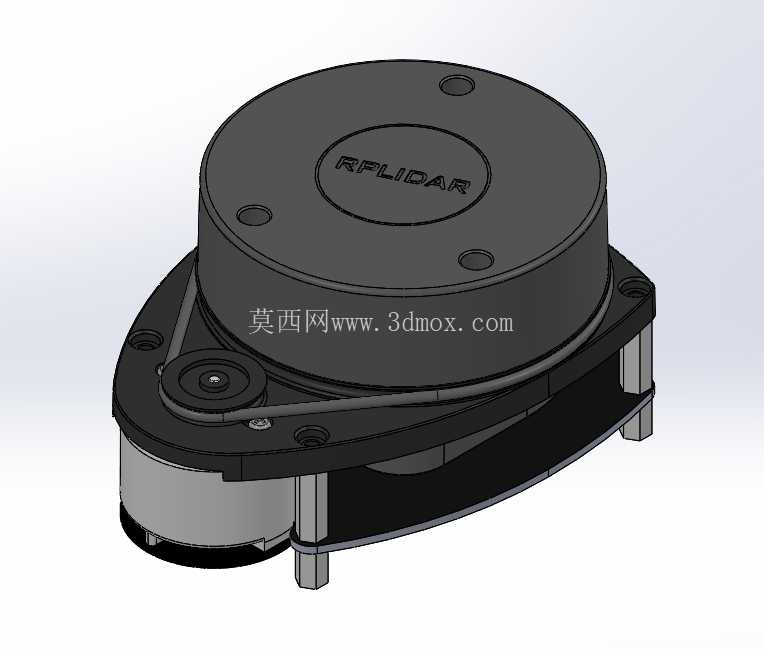

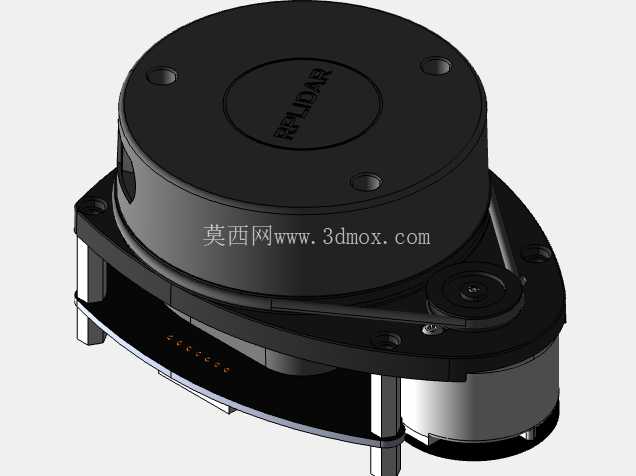

从结构设计逻辑来看，整个模组采用分层堆叠的装配思路，最上层是带安装定位孔的雷达上盖，顶面蚀刻品牌标识区域做了下沉处理，三个均匀分布的沉头孔直接贯穿上盖与中部旋转基座，既保证了上盖与旋转部分的同轴度，也避免了装配后螺丝突出顶面干涉外部安装。中部旋转核心区集成了激光发射、接收模组与无线供电、信号传输结构，旋转部分与底部固定基座之间采用微型轴承做回转支撑，保证长期连续旋转的径向跳动量控制在极小范围内，避免扫描点云出现分层、错位的问题。底部固定层集成了电机驱动板、信号处理电路与对外接插引脚，引脚排布按照电源、通信、信号输出的功能分区做了等距排列，间距符合通用接插件的标准尺寸，方便用户直接插接2.54mm间距的排针做电路连接，不需要额外做转接板适配。

安装边界方面，整个雷达主体为圆形结构，最大外径适配市面上绝大多数通用雷达安装支架的尺寸，底部三个支撑柱采用等角度分布设计，柱高预留了电路元件与安装面之间的安全间隙，避免安装时底部元件被挤压磕碰，支撑柱底部的安装孔位兼容M2与M2.5两种常用螺丝规格，不管是3D打印的定制支架还是钣金加工的标准安装座，都能直接适配。侧面没有突出的接插件与结构件，整周旋转范围内没有结构干涉区，安装时只需要保证雷达扫描平面高于底盘上的其他突出结构，就能实现360度全周无死角扫描，不会出现扫描盲区。

设计过程中重点考虑了量产装配的工艺性，所有零件的拔模角度都按照注塑件的生产要求做了预留，壁厚控制在均匀的1.5mm-2mm区间，避免注塑成型时出现缩痕、翘曲问题。旋转部分的配重做了对称处理，电机输出轴与旋转基座的连接采用过盈配合加顶丝固定的双重结构，避免高速旋转时出现偏心抖动，长期运行也不会出现松动移位的问题。上盖与旋转基座的配合面做了止口定位，装配时不需要额外调整同轴度，直接扣合拧上螺丝就能保证旋转部分的圆跳动符合设计要求，能有效降低生产线上的装配调试时间。

从实际使用的适配性来看，这个结构完全兼容市面上主流的二维激光雷达的安装尺寸，不管是做产品开发时的结构选型参考，还是做现有设备的维修替换建模，都可以直接调用这个三维结构做装配干涉检查，不需要反复测量实物尺寸调整安装位。结构中预留的内部空间也完全匹配实际的电路元件尺寸，做二次开发时如果需要调整内部电路布局，也能在现有结构基础上快速修改，不需要重新做整体结构设计。
