60毫米直径全组装式麦克纳姆轮结构

　　在车间内的AGV转运、仓储分拣的移动平台、窄空间作业的巡检机器人这类需要全向移动能力的设备上，麦克纳姆轮是实现平面内任意方向移动的核心行走部件，区别于普通脚轮只能沿固定转向行进的特性，这种轮组依靠周边成角度布置的辊子，能够在不改变轮体自身安装朝向的前提下，通过不同轮组的转速差与转向配合，完成横移、斜行、原地旋转等普通轮组无法实现的动作，尤其适合通道宽度有限、需要精准对位的作业场景，比如产线边的物料接驳、立体库的托盘转运、实验室的精密设备移动平台，都能依靠这类轮组大幅缩小设备的转弯半径，提升空间利用率。

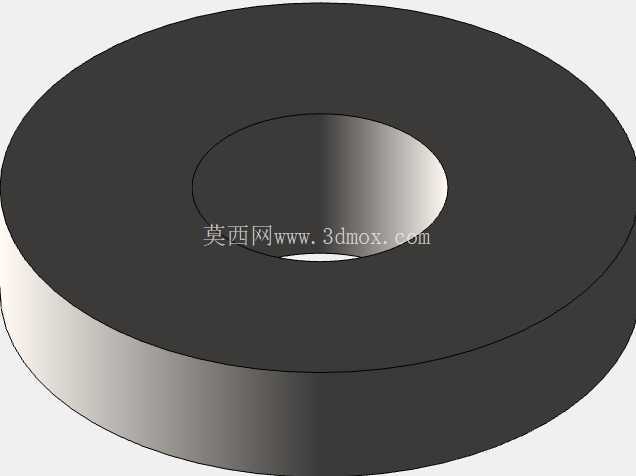

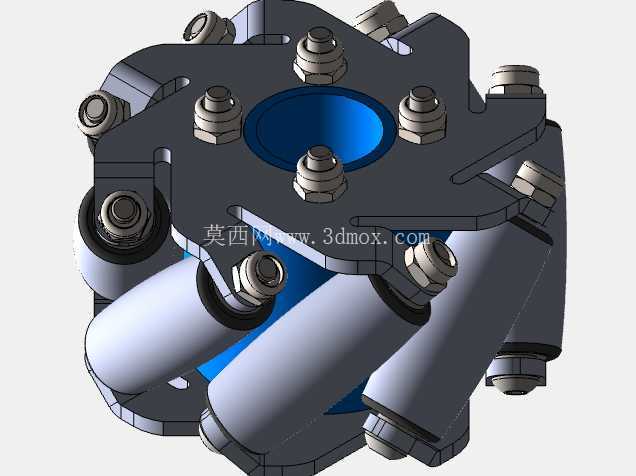

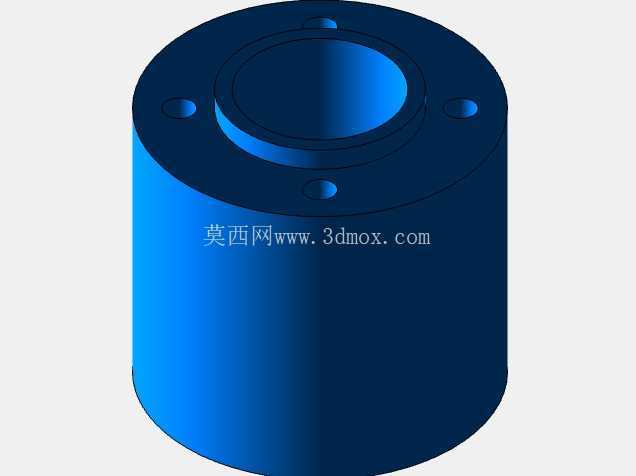

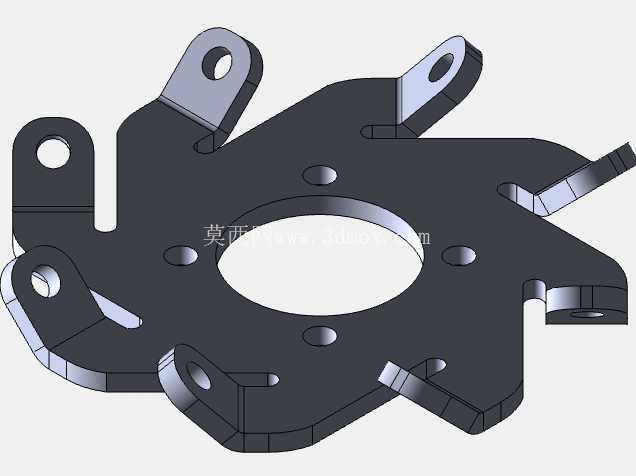

　　这款轮组的外缘直径设定为60毫米，属于小尺寸规格的麦克纳姆轮，适配自重不大的小型移动平台，中心设置的安装孔位用于和驱动轴、轮毂法兰对接，安装时需要保证轮体端面和驱动轴的垂直度，避免辊子接地压力不均导致的行走抖动、磨损加快问题。从结构设计来看，整个轮组采用分体式组装结构，中心轮毂作为承载基体，周边均匀分布的辊子通过独立的安装支座固定在轮毂外缘，每个辊子的轴线和轮体主轴线呈固定夹角，这个角度的设定直接决定了轮组的速度分解比例，常规设计中多采用45度夹角，保证纵向和横向的速度分量一致，方便运动控制程序的参数匹配。每个辊子都可以绕自身轴线自由转动，当轮组整体绕主轴线旋转前进时，接触地面的辊子会产生垂直于主行进方向的分速度，多个轮组的分速度经过矢量叠加后，就能让搭载的平台实现任意方向的移动。轮组的连接部位全部采用标准紧固件锁紧，轮毂上预留的螺栓孔位既可以固定辊子的安装支座，也能作为和驱动端连接的安装位，装配时需要逐一调整每个辊子的安装间隙，保证所有辊子的外圆处于同一回转面上，避免行走时出现个别辊子悬空、接地压力波动的问题，否则不仅会增大行走阻力，还会导致平台移动时出现位置偏差，影响导航精度。

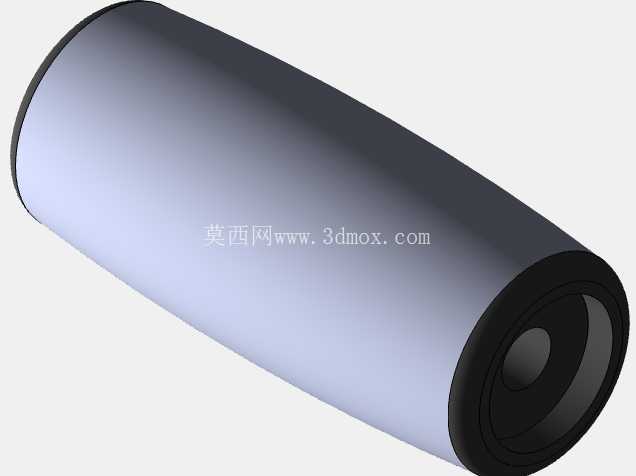

　　在实际选型应用中，这类小直径麦克纳姆轮通常搭配小型直流减速电机使用，安装时需要注意轮组的接地高度和设备底盘的离地间隙匹配，60毫米直径的轮组在辊子完全接地时，轮毂中心距离地面的高度为30毫米，设计底盘安装位时需要预留足够的空间，避免轮组转动时和底盘结构发生干涉。同时要注意，麦克纳姆轮的安装有固定的排布方式，通常是四个轮组为一套，按照左前、右前、左后、右后的位置区分辊子的倾斜方向，不能随意混装，否则会导致速度矢量抵消，无法实现预期的全向移动效果。辊子的外覆材质通常选用聚氨酯类的耐磨材料，既可以保证足够的抓地力，避免地面湿滑时出现打滑，也能降低行走时的噪音，减少对车间环氧地坪的磨损。

　　在日常维护中，需要定期检查辊子的转动灵活性，清理缠绕在辊子转轴处的线缆碎屑、灰尘杂物，检查紧固件的锁紧状态，避免长期震动导致螺栓松动，引发辊子偏移、轮组异响的问题。对于结构设计从业者来说，这类轮组的建模难点在于辊子的空间角度排布、安装支座的位置避让，需要保证每个辊子的回转范围不与相邻部件发生干涉，同时要兼顾安装工艺性，让每个紧固件都有足够的装配操作空间，不会出现扳手无法伸入锁紧的情况。整个轮组包含所有组装零件，从轮毂基体、辊子本体、安装支座到锁紧紧固件都有完整的结构体现，能够直接用于小型移动平台的方案设计、运动仿真，也可以作为选型参考核对安装尺寸，提前规避结构干涉、安装空间不足的设计问题。在做运动仿真时，可以给每个辊子设置独立的转动自由度，模拟不同转速配合下的平台移动轨迹，验证排布方式的合理性，也可以根据实际负载情况校核轮毂、安装支座的结构强度，优化壁厚和加强筋的布置，在保证强度的前提下尽可能减轻轮组自重，降低驱动电机的负载。
